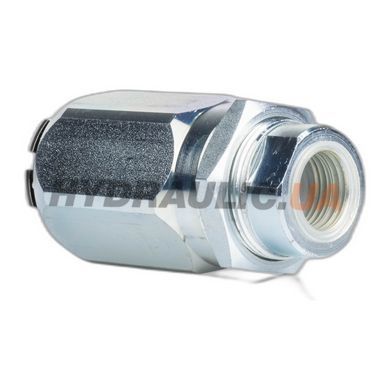

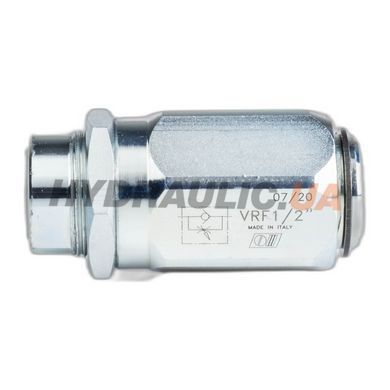

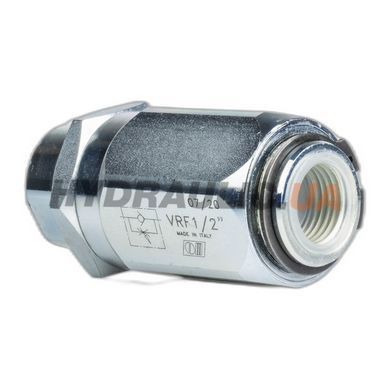

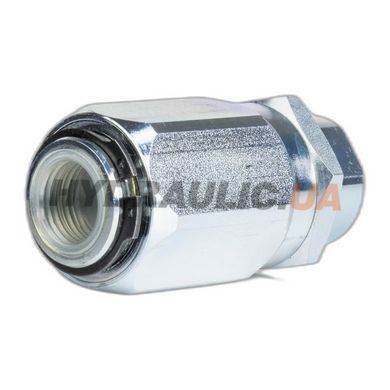

Дроссель-бочка Oleodinamica Marchesini с обратным клапаном VRF регулирует скорость потока в одном направлении и свободно пропускает в обратном.
ИСПОЛЬЗОВАНИЕ И ЭКСПЛУАТАЦИЯ:
Этот клапан используется для регулировки скорости потока приводов в одном направлении; поток свободен в обратном. Поскольку компенсация давления не предусмотрена, регулировка потока зависит от давления и вязкости масла.
МАТЕРИАЛЫ И ОСОБЕННОСТИ
- Корпус: оцинкованная сталь
- Внутренние части: закаленная и шлифованная сталь.
- Печать: стандарт BUNA N
- Герметичность: Незначительная утечка с закрытым клапаном
ПОДКЛЮЧЕНИЕ
Подключите V к потоку давления и C к настройке. Поток регулируется от C до V и свободен в обратном направлении. При использовании на приводе с двойным пилотным обратным клапаном VRF необходимо установить между приводом и двойным пилотным обратным клапаном. Регулировка расхода осуществляется вращением муфты: вращением по часовой стрелке поток увеличивается и наоборот. После установки потока зафиксируйте гайку, чтобы сохранить желаемые настройки даже при вибрации.
Для получения полной технической информации, скачайте ПДФ файл.
| Код | Модель | Пропускная способность, л/мин | Присоединительная резьба | Давление открытия, Бар | Макс. рабочее давление, Бар | L, мм | Е, мм | СН, мм | D, мм | Вага, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| V0550 | VRF 3/8" | 45 | 3/8" | 0,5 | 300 | 73 | 32 | 24 | 36 | 0,33 |
| V0560 | VRF 1/2" | 70 | 1/2" | 0,5 | 300 | 80 | 38 | 27 | 42 | 0,48 |
| V0570 | VRF 3/4" | 110 | 3/4" | 0,5 | 250 | 95 | 46 | 32 | 51 | 0,824 |
| V0580 | VRF 1" | 160 | 1" | 0,5 | 250 | 109 | 55 | 41 | 60 | 1,314 |
