AMBL-04P40A1GKZ120 — моноблочный гидрораспределитель AmberLine (Китай) в исполнении под размеры серии P40: четырехсекционный, ручное управление рычагами, номинальный расход 40 л/мин, номинальное давление 200 бар, максимальное 315 бар. Шаг секций и резьбы портов — как у Badestnost P40; крепление — 2 отверстия Ø9. Применение: управление двусторонним цилиндром.
Как читать артикул AMBL-04P40A1GKZ120
| Обозначение | Что означает |
|---|---|
| 04P40 | 4 секции, серия P40 |
| A1 | A1: золотник двусторонний, в нейтрали A и B закрыты, позиционер 1 (пружинный возврат в нейтраль) |
| G | резьба портов BSP (трубная цилиндрическая): P, T — G1/2; A, B — G3/8 |
| KZ1 | коробка рычага (KZ) + рукоятка (1); под трос заказывают исполнение V1 или ставят тросовый механизм на место коробки |
| 20 | суффикс поставщика, не расшифрован — менеджер уточнит |
Состав секций и позиционеры AmberLine менеджер сверит перед отгрузкой.

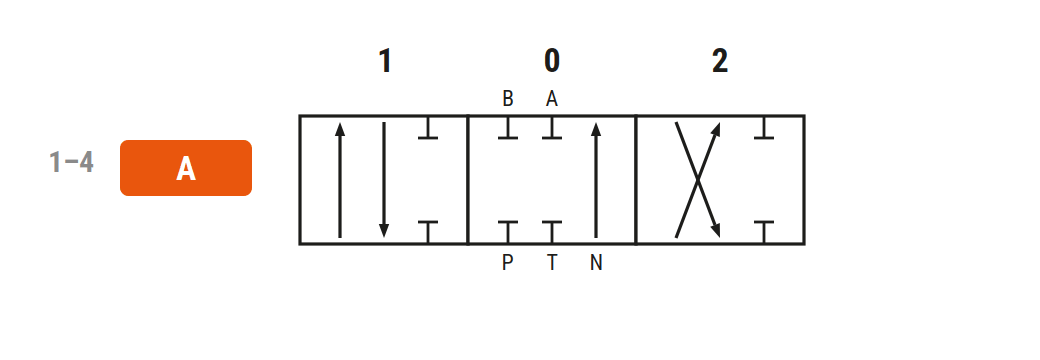

Схема золотников
Символы положений золотника по букве в артикуле; позиционеры AmberLine на схеме не показаны.
Как читать схему: каждый прямоугольник — одно положение золотника, стрелки показывают, куда идет масло. P — вход от насоса, T — слив в бак, A и B — линии к цилиндру или гидромотору, N — канал открытого центра: пока все золотники в нейтрали, масло проходит по нему через распределитель на слив (или на следующий распределитель) и насос работает без нагрузки. Как только золотник сдвинут в рабочее положение, канал N перекрывается и вся подача идет на потребителя.
- Золотник A: в положении 1 — P→B, A→T; в 0 — порты A, B, P и T перекрыты, масло от насоса проходит по каналу N (открытый центр) на слив; в 2 — P→A, B→T.
Что еще понадобится
- Комплектующие и аксессуары к гидрораспределителям — рычаги, коробки рычагов, ремкомплекты
- Джойстики и тросы — для управления из кабины
- Как расшифровать артикул гидрораспределителя Badestnost
- P40 или Z50, P80 или Z80: что изменилось
Вопросы и ответы
Это Badestnost?
Нет. Это AmberLine (Китай) в исполнении под размеры P40: шаг секций и резьбы портов такие же, как у Badestnost P40. Крепление другое: 2 отверстия Ø9 вместо 2 болтов M8.
