03P80-1A1A1A1-GKZ1 — трехсекционный моноблочный гидрораспределитель Badestnost (Болгария) серии P80: номинальный расход 80 л/мин, максимальное давление на входе 250 бар, ручное управление рычагами. Секции 1–3 — золотник A (двусторонний, в нейтрали A и B закрыты), позиционер 1 (пружинный возврат в нейтраль). Применение: управление двусторонним цилиндром.
Как читать артикул 03P80-1A1A1A1-GKZ1
| Обозначение | Что означает |
|---|---|
| 03P80 | 3 секции, серия P80 |
| 1 после дефиса | параллельное подключение секций |
| A1 | золотник (буква) + позиционер (цифра) на каждую секцию — см. таблицу ниже |
| G | резьба портов BSP (трубная цилиндрическая): P — G1/2; T — G3/4; A, B — G1/2 |
| KZ1 | коробка рычага (KZ) + рукоятка (1); под трос заказывают исполнение V1 или ставят тросовый механизм на место коробки |
Состав секций
| Секция | Код | Золотник | Позиционер |
|---|---|---|---|
| 1–3 | A1 | A — двусторонний, в нейтрали A и B закрыты | 1 — пружинный возврат в нейтраль |
Схема золотников
Символы положений по каталогу Badestnost. Над прямоугольником — номер положения, под ним — поведение позиционера: пружина — из этого положения золотник возвращается в 0, оранжевый ромб — фиксируется. Цифры слева — номера секций.
Как читать схему: каждый прямоугольник — одно положение золотника, стрелки показывают, куда идет масло. P — вход от насоса, T — слив в бак, A и B — линии к цилиндру или гидромотору, N — канал открытого центра: пока все золотники в нейтрали, масло проходит по нему через распределитель на слив (или на следующий распределитель) и насос работает без нагрузки. Как только золотник сдвинут в рабочее положение, канал N перекрывается и вся подача идет на потребителя.
- Золотник A: в положении 1 — P→B, A→T; в 0 — порты A, B, P и T перекрыты, масло от насоса проходит по каналу N (открытый центр) на слив; в 2 — P→A, B→T.
Габариты
| Параметр | 03P80-1A1A1A1-GKZ1 |
|---|---|
| Габаритная длина блока | 198 мм |
| Расстояние между крайними отверстиями крепления | 141 мм |

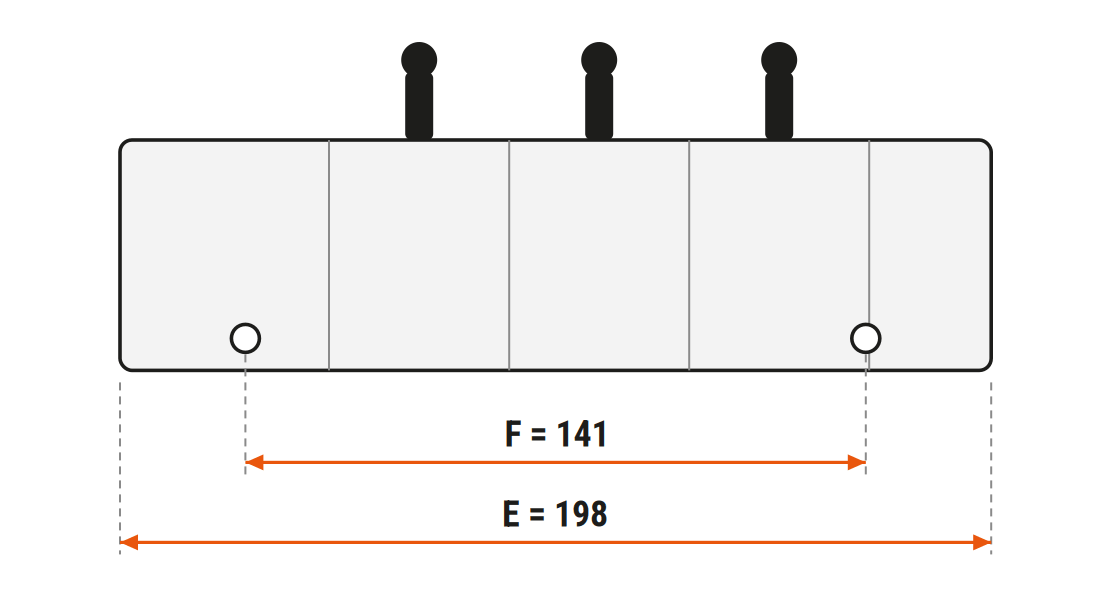

Эскиз схематичный, не в масштабе: E — габаритная длина блока, F — расстояние между крайними отверстиями крепления, мм. Крепление на 3 точки, на эскизе показаны крайние.
Размеры — по каталогу Badestnost P80. Перед заменой старого блока сверьте расстояние между отверстиями крепления на машине.
Статус серии P80 и замена
Производитель заменил серию P80 серией Z80, на его сайте P80 больше нет. Шаг секций тот же (38 мм), резьбы портов одинаковые, давление на входе у Z80 — 315 бар. Отличается крепление: у P80 — 3 болта M8, у Z80 — 3 отверстия Ø9. Длина 3-секционного блока (198 мм) и расстояние между крайними отверстиями крепления (141 мм) у P80 и Z80 одинаковые.
Та же конфигурация в серии Z80: 03Z80-1A1A1A1-GKZ1.
