AMBL-1P80A1GKZ120 — моноблочный гидрораспределитель AmberLine (Китай) в исполнении под размеры серии P80: односекционный, ручное управление рычагами, номинальный расход 80 л/мин, давление на входе P до 250 бар (A, B — 300, T — 50). Шаг секций и резьбы портов — как у Badestnost P80; крепление — 3 болта M8. Применение: управление двусторонним цилиндром.
Как читать артикул AMBL-1P80A1GKZ120
| Обозначение | Что означает |
|---|---|
| 1P80 | 1 секция, серия P80 |
| A1 | A1: золотник двусторонний, в нейтрали A и B закрыты, позиционер 1 (пружинный возврат в нейтраль) |
| G | резьба портов BSP (трубная цилиндрическая): P — G1/2; T — G3/4; A, B — G1/2 |
| KZ1 | коробка рычага (KZ) + рукоятка (1); под трос заказывают исполнение V1 или ставят тросовый механизм на место коробки |
| 20 | суффикс поставщика, не расшифрован — менеджер уточнит |
Состав секций и позиционеры AmberLine менеджер сверит перед отгрузкой.
Схема золотников

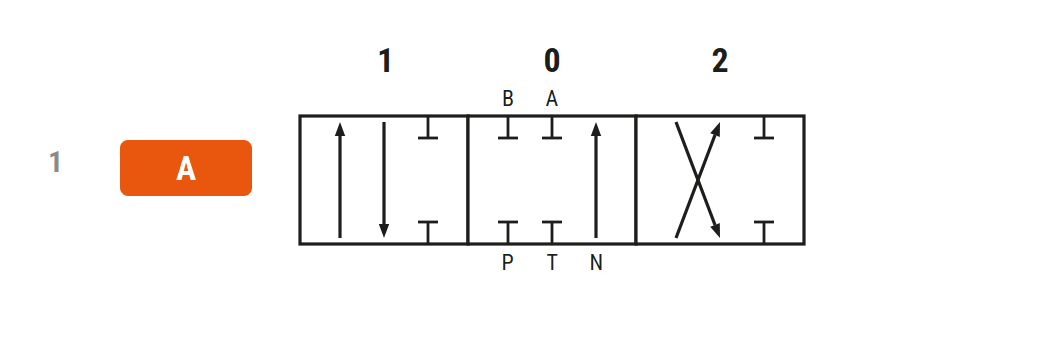

Символы положений золотника по букве в артикуле; позиционеры AmberLine на схеме не показаны.
Как читать схему: каждый прямоугольник — одно положение золотника, стрелки показывают, куда идет масло. P — вход от насоса, T — слив в бак, A и B — линии к цилиндру или гидромотору, N — канал открытого центра: пока все золотники в нейтрали, масло проходит по нему через распределитель на слив (или на следующий распределитель) и насос работает без нагрузки. Как только золотник сдвинут в рабочее положение, канал N перекрывается и вся подача идет на потребителя.
- Золотник A: в положении 1 — P→B, A→T; в 0 — порты A, B, P и T перекрыты, масло от насоса проходит по каналу N (открытый центр) на слив; в 2 — P→A, B→T.
Габариты
| Параметр | AMBL-1P80A1GKZ120 |
|---|---|
| Габаритная длина блока | 107 мм |
| Расстояние между крайними отверстиями крепления | 65 мм |
Эскиз схематичный, не в масштабе: E — габаритная длина блока, F — расстояние между крайними отверстиями крепления, мм. Крепление на 3 точки, на эскизе показаны крайние.
Размеры — по каталогу AmberLine P80 2021. Перед заменой старого блока сверьте расстояние между отверстиями крепления на машине.
Что еще понадобится
- Комплектующие и аксессуары к гидрораспределителям — рычаги, коробки рычагов, ремкомплекты
- Джойстики и тросы — для управления из кабины
- Как расшифровать артикул гидрораспределителя Badestnost
- P40 или Z50, P80 или Z80: что изменилось
Вопросы и ответы
Это Badestnost?
Нет. Это AmberLine (Китай) в исполнении под размеры P80: шаг секций и резьбы портов такие же, как у Badestnost P80. Габариты и крепление (3 болта M8) по каталогам такие же.
