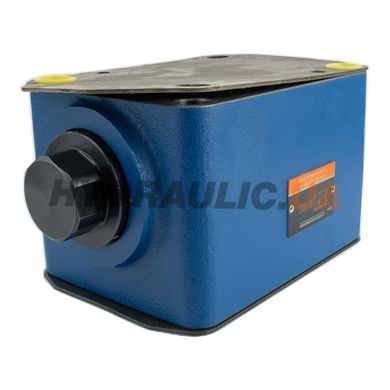

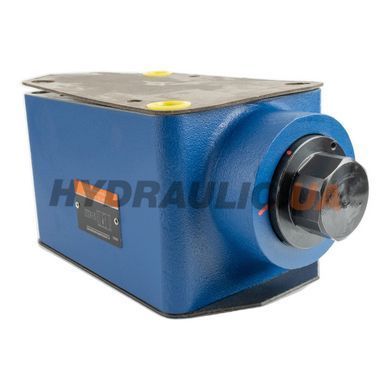

Гідрозамок модульного монтажу Z2S22A-1-30 виробництва Oleodinamica Mozioni (Італія) — пілотний гідрозамок (pilot-operated check valve) типорозміру NG22 (ISO 4401-06). Великий типорозмір NG22 забезпечує витрату до 400 л/хв та застосовується у важких промислових і мобільних системах з великими гідроциліндрами. Канал A: перекриває лінію A і відкривається пілотним тиском із лінії B. Виконання -30 відповідає серії 3.
Розшифровка артикулу Z2S22A-1-30
| Z2S | Pilot-operated check valve (пілотний гідрозамок) |
| 22 | Типорозмір NG22 (ISO 4401-06) |
| A | Активний канал — лінія A (канал B виконує роль пілоту) |
| 1 | Серія конструкції 1 |
| 30 | Серія 30 (покоління / виконання) |
Технічні характеристики
| Виробник | Oleodinamica Mozioni, Італія |
| Артикул виробника | Z2S22A-1-30 |
| Типорозмір | NG22 / ISO 4401-06 |
| Тип клапана | Пілотний гідрозамок, канал A |
| Максимальний тиск | 315 bar |
| Максимальна витрата | 400 л/хв |
| Робоча рідина | Мінеральне масло HLP/HM, в'язкість 10–380 cSt |
| Матеріал ущільнень | NBR (стандарт) |
| Діапазон робочих температур | −20°C … +80°C |
| Монтаж | Стиковий (модульний) на плиту ISO 4401-06 |
| Гарантія | 12 міс |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Аналоги та сумісність
Функціональний аналог: Rexroth Z2S22. Oleodinamica Mozioni виробляє гідрозамки Z2S22 за специфікацією NG22 ISO 4401-06. Монтажні розміри субплити ідентичні оригіналу Rexroth. Застосовується як drop-in заміна у великих системах NG22 з підтриманням навантаження.
Переваги
- NG22 (ISO 4401-06): витрата до 400 л/хв — для великовантажних гідросистем і великих гідроциліндрів
- Надійне утримання навантаження при знятому керуванні — витік через замок мінімальний
- Пілотне відкриття з лінії B забезпечує плавне звільнення тиску без ривків
- Взаємозамінність з плитами NG22 Rexroth, Parker, Bosch
- Oleodinamica Mozioni Італія — промислова якість для важких систем
Типове застосування
Важкі гідравлічні підйомники та крани-маніпулятори з великими гідроциліндрами (витрата понад 150 л/хв), кар'єрна техніка і самоскиди великої вантажності, гідравлічні преси з великими циліндрами, системи підйому стріл екскаваторів та навантажувачів.
Чим Z2S22 відрізняється від Z2S10 за застосуванням?
Z2S22 (NG22) розрахований на витрату до 400 л/хв і застосовується у великих системах з великими гідроциліндрами і потужними насосами. Z2S10 (NG10) — до 80 л/хв для середніх систем. Вибір типорозміру визначається максимальним робочим потоком через гідрозамок.
Яке мінімальне пілотне тиск для відкриття Z2S22?
Типово пілотне відношення Z2S22 складає 1:3–1:4 до робочого тиску в заблокованій лінії A. При 200 bar у каналі A достатньо ~50–70 bar у каналі B для впевненого відкриття замку. Для систем з великими витратами рекомендується забезпечити мінімум 70–100 bar пілотного тиску.
Яка різниця між Z2S22A і Z2S22B?
У Z2S22A перекривається лінія A, пілот надходить із лінії B. У Z2S22B — навпаки: перекривається лінія B, пілот з лінії A. Вибір залежить від того, яка порожнина великого циліндра несе утримуване навантаження.
Чи потребує NG22 спеціальних монтажних болтів?
Так, субплита NG22 (ISO 4401-06) кріпиться більшою кількістю і більшого діаметру болтів порівняно з NG10. Обов'язково використовуйте болти класу міцності 10.9 і дотримуйтесь моменту затяжки відповідно до специфікації Mozioni (зазвичай 50–80 Нм).
