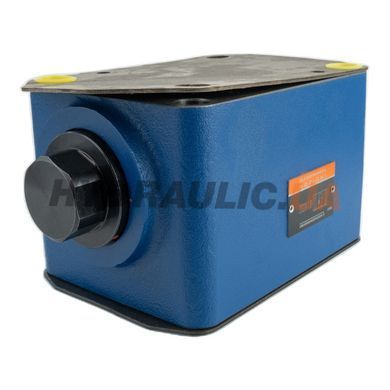

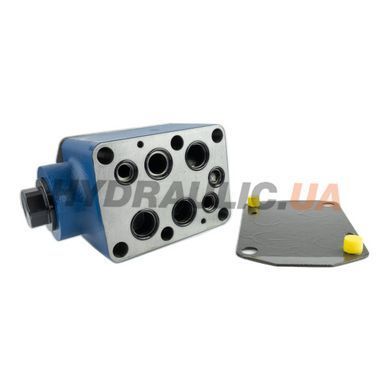

Гидрозамок модульного монтажа Z2S22A-1-30 производства Oleodinamica Mozioni (Италия) — пилотный гидрозамок (pilot-operated check valve) типоразмера NG22 (ISO 4401-06). Большой типоразмер NG22 обеспечивает расход до 400 л/мин и применяется в тяжёлых промышленных и мобильных системах с большими гидроцилиндрами. Канал A: перекрывает линию A и открывается пилотным давлением из линии B. Исполнение -30 соответствует серии 3.
Расшифровка артикула Z2S22A-1-30
| Z2S | Pilot-operated check valve (пилотный гидрозамок) |
| 22 | Типоразмер NG22 (ISO 4401-06) |
| A | Активный канал — линия A (канал B выполняет роль пилота) |
| 1 | Серия конструкции 1 |
| 30 | Серия 30 (поколение / исполнение) |
Технические характеристики
| Производитель | Oleodinamica Mozioni, Италия |
| Артикул производителя | Z2S22A-1-30 |
| Типоразмер | NG22 / ISO 4401-06 |
| Тип клапана | Пилотный гидрозамок, канал A |
| Максимальное давление | 315 bar |
| Максимальный расход | 400 л/мин |
| Рабочая жидкость | Минеральное масло HLP/HM, вязкость 10–380 cSt |
| Материал уплотнений | NBR (стандарт) |
| Диапазон рабочих температур | −20°C … +80°C |
| Монтаж | Стыковой (модульный) на плиту ISO 4401-06 |
| Гарантия | 12 мес |
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файли».
Аналоги и совместимость
Функциональный аналог: Rexroth Z2S22. Oleodinamica Mozioni производит гидрозамки Z2S22 по спецификации NG22 ISO 4401-06. Монтажные размеры субплиты идентичны оригиналу Rexroth. Применяется как drop-in замена в крупных системах NG22 с удержанием нагрузки.
Преимущества
- NG22 (ISO 4401-06): расход до 400 л/мин — для тяжёлых гидросистем и крупных гидроцилиндров
- Надёжное удержание нагрузки при снятом управлении — утечка через замок минимальная
- Пилотное открытие из линии B обеспечивает плавный сброс давления без рывков
- Взаимозаменяемость с плитами NG22 Rexroth, Parker, Bosch
- Oleodinamica Mozioni Италия — промышленное качество для тяжёлых систем
Типовое применение
Тяжёлые гидравлические подъёмники и краны-манипуляторы с крупными гидроцилиндрами (расход свыше 150 л/мин), карьерная техника и самосвалы большой грузоподъёмности, гидравлические прессы с большими цилиндрами, системы подъёма стрел экскаваторов и погрузчиков.
Чем Z2S22 отличается от Z2S10 по применению?
Z2S22 (NG22) рассчитан на расход до 400 л/мин и применяется в крупных системах с большими гидроцилиндрами и мощными насосами. Z2S10 (NG10) — до 80 л/мин для средних систем. Выбор типоразмера определяется максимальным рабочим потоком через гидрозамок.
Каково минимальное пилотное давление для открытия Z2S22?
Типично пилотное соотношение Z2S22 составляет 1:3–1:4 к рабочему давлению в заблокированной линии A. При 200 bar в канале A достаточно ~50–70 bar в канале B для уверенного открытия замка. Для систем с большими расходами рекомендуется обеспечить минимум 70–100 bar пилотного давления.
В чём разница между Z2S22A и Z2S22B?
У Z2S22A перекрывается линия A, пилот поступает из линии B. У Z2S22B — наоборот: перекрывается линия B, пилот из линии A. Выбор зависит от того, какая полость большого цилиндра несёт удерживаемую нагрузку.
Требует ли NG22 специальных монтажных болтов?
Да, субплита NG22 (ISO 4401-06) крепится большим количеством и большего диаметра болтами по сравнению с NG10. Обязательно используйте болты класса прочности 10.9 и соблюдайте момент затяжки согласно спецификации Mozioni (обычно 50–80 Нм).
