Дивертор у гідравліці — це перемикач потоку: він спрямовує оливу від одного джерела то до одного споживача, то до іншого. З дивертором змішувача чи душу, який перемикає воду між краном і лійкою, він має спільну лише назву.
Коротко. Гідравлічні дивертори бувають двох типів. Електромагнітний (DVS6, SVV, AL-MOP-6 — схема 6/2; HVC — 3/2) перемикається командою 12 або 24 В, тобто кнопкою з кабіни. Ручний кран-дивертор (Marchesini DF 3, IF 4, DF 6; Badestnost 459–461) — поворотний кран з важелем на самому апараті. Вибирають за керуванням, кількістю ходів (3, 4, 6), витратою насоса, тиском і центром: відкритий — у середньому положенні лінії з'єднані, закритий — перекриті. В електромагнітних допустимий тиск залежить від дренажу: DVS6 — 315 бар з дренажем L і 210 бар без нього.
Що таке дивертор у гідравліці
Дивертор — апарат, який бере один потік оливи й спрямовує його в одну з двох (або більше) груп ліній. Він не регулює швидкість і не замінює гідророзподільник: розподільник керує рухом споживача, а дивертор вирішує, який споживач зараз отримує потік. Електромагнітний 6/2 ставлять на лінії A/B секції, коли споживачів більше, ніж секцій: одна секція керує двома споживачами по черзі. Кран-дивертор може стояти й у напірній лінії — тоді він перемикає потік насоса між двома контурами.
На ринку трапляються й інші назви — «дівертор», «дивер», «перемикач потоку», а електромагнітний DVS6 продавці називають ще «дільником потоку». Ідеться про ті самі вироби.
Які бувають дивертори
У каталогах виробників дивертори діляться за способом керування на ручні та електромагнітні. Ручні — це поворотні крани із золотником на 3, 4, 6 ходів. Електромагнітні — золотникові апарати зі схемою 6/2 або 3/2.
| Тип | Керування | Ходів / схема | Приклади в каталогах |
|---|---|---|---|
| Електромагнітний | котушка 12 або 24 В | 6/2 (дві пари ліній), 3/2 | Badestnost DVS6, SVV; AL-MOP-6; NEO-DCV HVC-3/2-10 |
| Кран-дивертор | поворотний важіль | 3, 4, 6 | Marchesini DF 3 VIE, IF 4 VIE, DF 6 VIE; Badestnost 357/358/359, 459/460/461 |
6-ходовий кран у каталогах — це два 3-ходові під однією рукояткою (Marchesini DF 6, Badestnost 459–461). Тобто 3-ходовий перемикає одну лінію, 6-ходовий — одразу пару ліній, як і електромагнітний 6/2. 4-ходовий IF 4 VIE стоїть окремо: у нього порти P, T, A, B, і за ними він працює як ручний напрямний кран для одного споживача — подає потік в A або B, а другу лінію з'єднує зі зливом; за замовчуванням центр закритий.

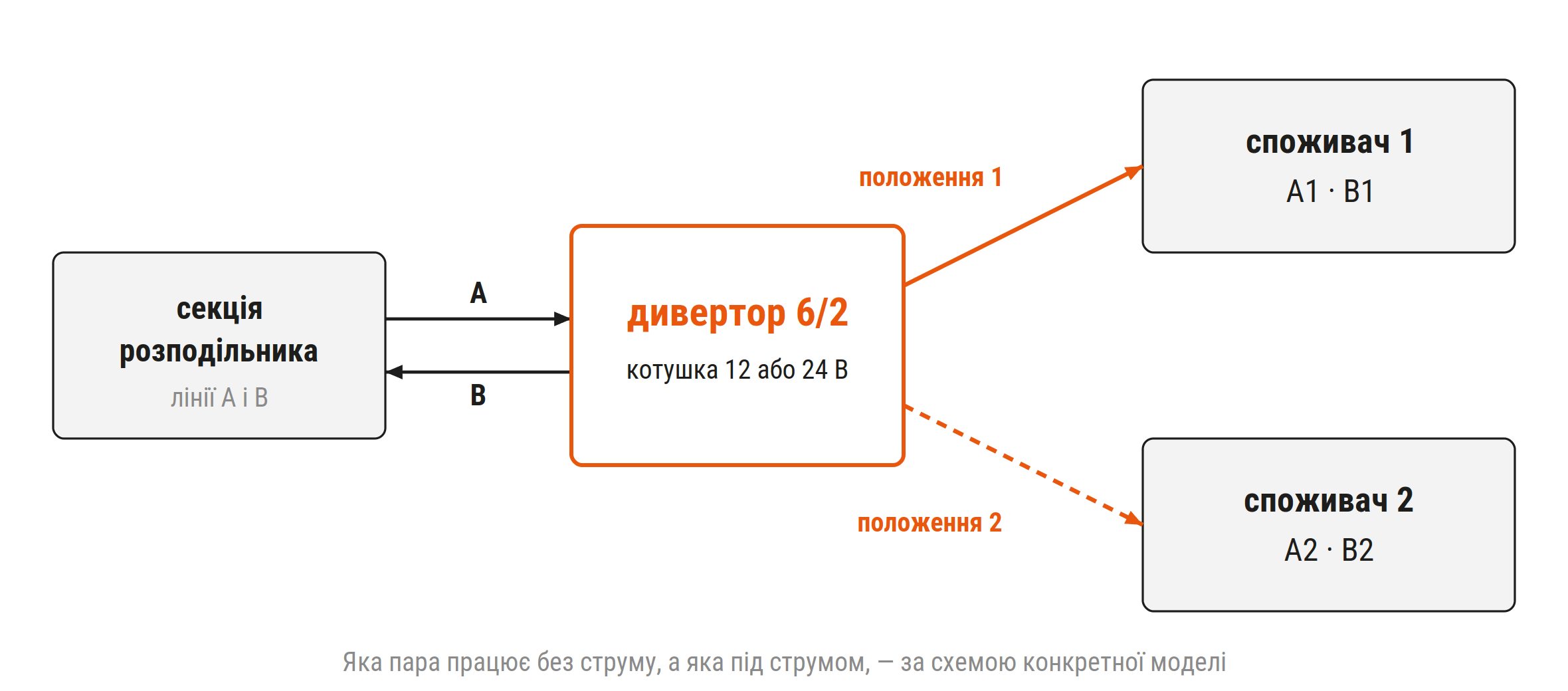

Електромагнітний дивертор 6/2
Електромагнітний дивертор 6/2 перемикає один потік між двома парами ліній, тобто між двома споживачами, командою 12 або 24 В. Котушка перемикає потік з однієї пари на другу; яка пара працює без струму, визначає схема конкретної моделі — дивіться картку. Кнопку можна вивести в кабіну, і перемикання не потребує важеля біля апарата.
| Модель | Схема | Витрата, л/хв | Тиск | Секцій | Різьби |
|---|---|---|---|---|---|
| Badestnost DVS6 | 6/2 | 50 | 315 бар з дренажем L / 210 бар без | набірний, до 6 | G3/8, G1/2, 3/4-16, M18×1,5 |
| Badestnost SVV | 6/2 | 80 | 210 бар | до 4 | G1/2, 3/4-16, 7/8-14 |
| AL-MOP-6 | 6/2 | 50 | 250 бар | — | 1/2″, 3/4″ BSP |
| NEO-DCV HVC-3/2-10 | 3/2, трубний | 80 | 250 бар | — | G 1/2, SAE 8 |
Дві речі з цієї таблиці варто знати перед замовленням.
- Тиск залежить від дренажу. DVS6 тримає 315 бар, лише якщо підключено окремий дренаж L; без нього межа — 210 бар. Якщо в системі тиск вище 210 бар, а дренажну лінію прокласти нікуди, DVS6 без дренажу не підходить.
- Набірні секції. DVS6 і SVV збираються з кількох секцій: у DVS6 крок секції 64 мм, до 6 секцій; SVV — до 4. Так один потік розводять більш ніж на два споживачі.
Котушку вибирають під бортову мережу: 12 або 24 В. Наприклад, DVS6 у нашому асортименті є у виконаннях 12 В і 24 В.
Кран-дивертор з ручним керуванням
Кран-дивертор — поворотний кран із золотником: оператор повертає важіль, і потік іде в інший вихід. Електрики він не потребує, але перемикати його треба руками біля апарата. Для своїх поворотних кранів DH Walvoil у каталозі прямо вимагає не змінювати положення, коли кран під тиском. Для кранів інших серій перевірте, чи дозволене перемикання під тиском, у паспорті крана.
| Серія | Ходів | Центр за замовчуванням | Різьба → витрата, л/хв / тиск, бар |
|---|---|---|---|
| Marchesini DF 3 VIE | 3 | відкритий; /CC — закритий | 3/8″ → 60 / 300; 1/2″ → 90 / 250; 3/4″ → 120 / 220; 1″ → 200 / 220 |
| Marchesini IF 4 VIE | 4 (P, T, A, B) | закритий; /CA — відкритий | 3/8″ → 60 / 300; 1/2″ → 90 / 250; 3/4″ → 120 / 250 |
| Marchesini DF 6 VIE | 6 | відкритий; /CC — закритий | ті самі різьби й витрати, що DF 3 |
| Marchesini DF 3 AP | 3 | відкритий; /CC — закритий | сталевий, до 500 бар |
| Badestnost 459/460/461 | 6 | задає золотник: 30 — закритий, 31 — порти з'єднані | G3/8, G1/2, G3/4 → 60 / 90 / 140; 315 |
Зверніть увагу: у Marchesini DF 3 і DF 6 тиск падає зі зростанням різьби — 3/8″ тримає 300 бар, 3/4″ і 1″ — 220. Великий кран беруть під велику витрату, а не «із запасом за тиском».

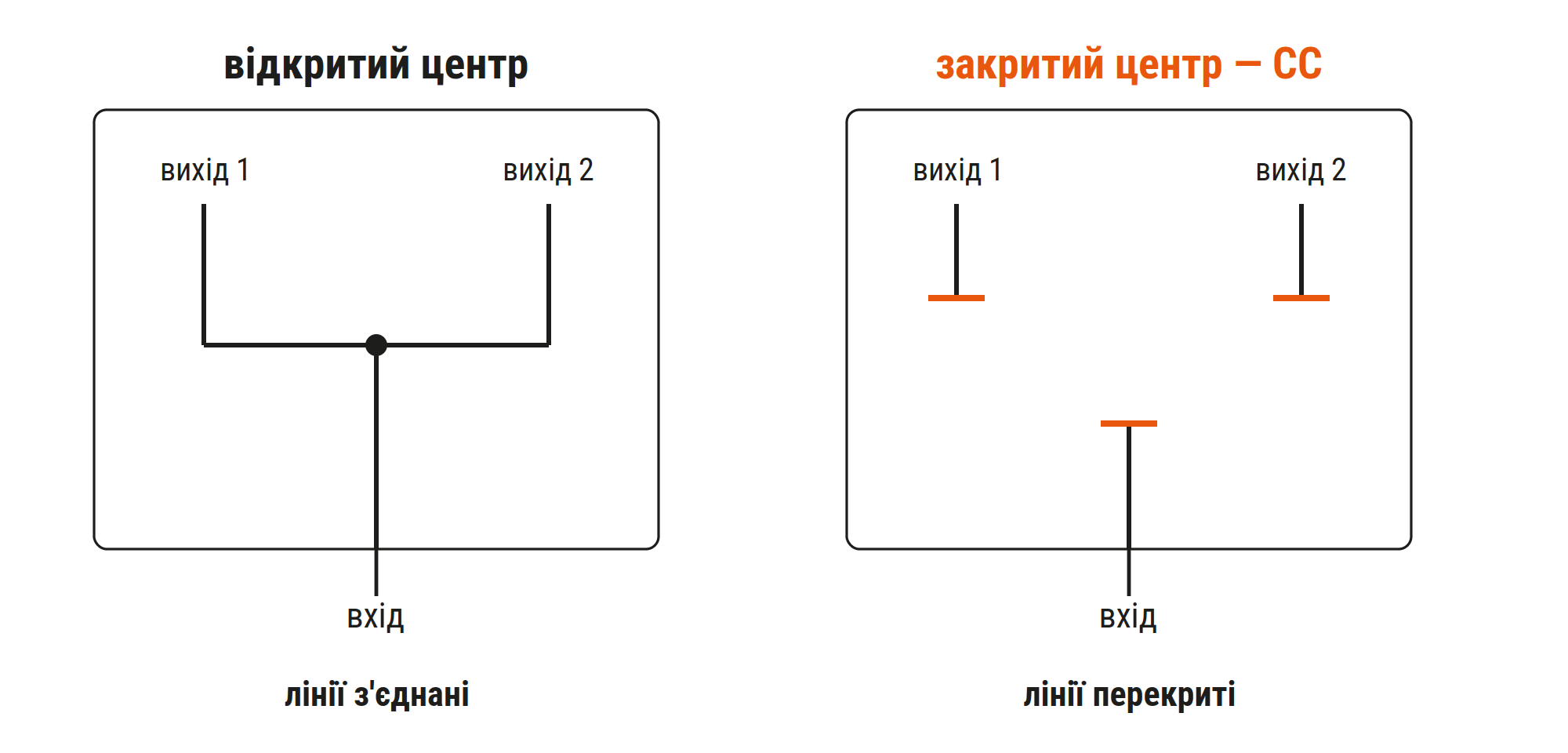

Відкритий і закритий центр
Центр — це те, що робить дивертор у середньому положенні важеля. Відкритий центр (у Marchesini DF 3 і DF 6 — без суфікса CC, в IF 4 — із суфіксом CA) — у середньому положенні лінії з'єднані між собою. Закритий центр (суфікс CC) — лінії перекриті.
Пастка в тому, що «за замовчуванням» у різних серій одного виробника різне. DF 3 і DF 6 за замовчуванням відкриті, закритий центр — окреме виконання /CC. IF 4 навпаки: за замовчуванням закритий, відкритий — /CA. У Badestnost центр задає не суфікс, а номер золотника в коді: 30 — закритий у положенні 0, 31 — порти з'єднані; для 4-ходових 303 і 8-ходових 662 — золотники 40 (закритий) і 42 (P у T).
Тому при заміні крана переписуйте повний код зі старого апарата, а не лише «DF 6 1/2″»: DF 6 VIE і DF 6 VIE CC у назві розрізняються лише суфіксом, а в середньому положенні поводяться по-різному. У нас обидва виконання є окремими позиціями: DF 6 з відкритим центром і DF 6 CC із закритим; так само IF 4 і IF 4 CA.

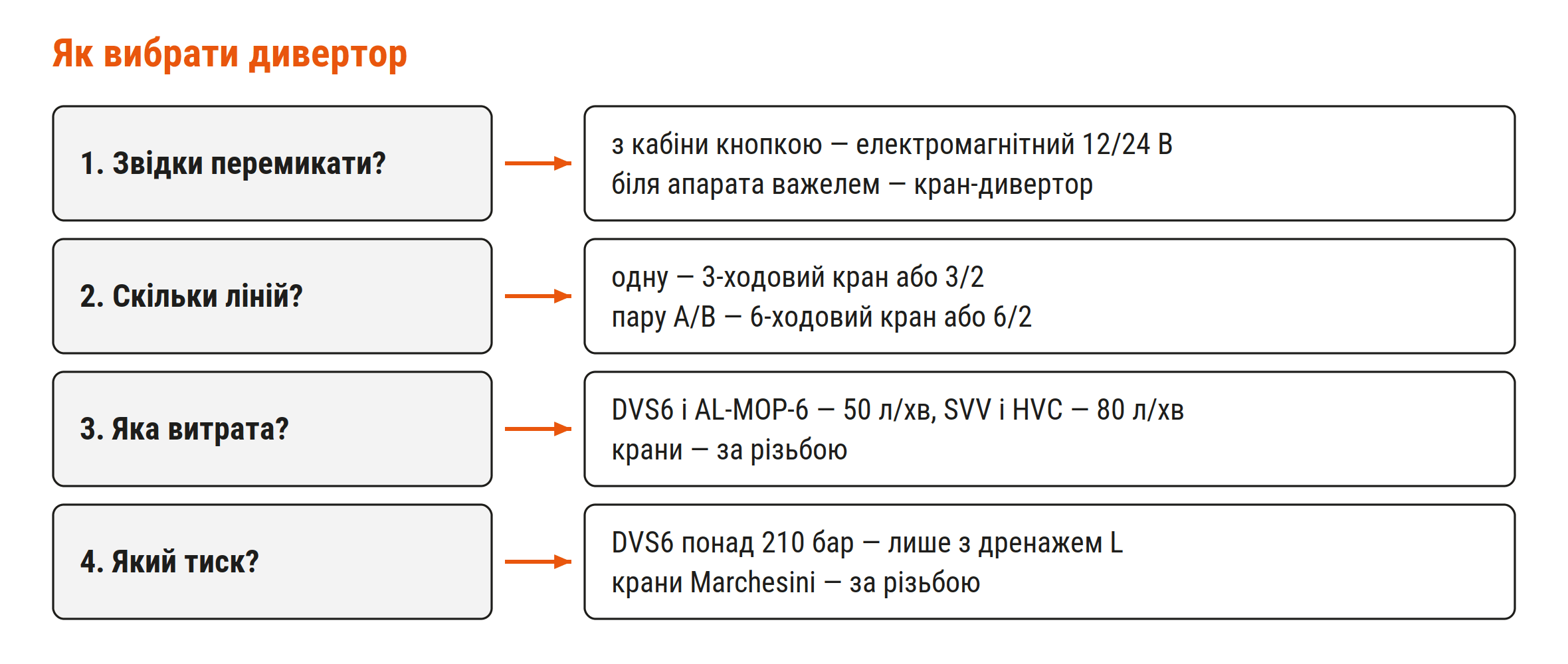

Як вибрати дивертор
| Питання | Що перевірити |
|---|---|
| Звідки перемикати? | З кабіни кнопкою — електромагнітний 12/24 В. Біля апарата важелем — кран-дивертор. |
| Скільки ліній перемикати? | Одну лінію — 3-ходовий кран або 3/2. Пару A/B споживача двосторонньої дії — 6-ходовий кран або 6/2. Напрям руху одного споживача (P, T, A, B) — 4-ходовий IF 4. |
| Яка витрата насоса? | Не більше каталожної: DVS6 і AL-MOP-6 — 50 л/хв, SVV і HVC — 80 л/хв; для кранів — за різьбою з таблиці. |
| Який тиск у системі? | Для DVS6 понад 210 бар — лише з дренажем L. Для кранів Marchesini — за різьбою, для Badestnost — 315 бар. |
| Що в середньому положенні? | Відкритий чи закритий центр — за кодом старого апарата (CC / CA, золотник 30 / 31). |
| Яка різьба? | BSP (G) чи UNF/SAE — за портами наявних рукавів. |
Дивертор не замінює розподільник: рухом споживача і далі керує секція, а 6/2 лише перемикає її лінії на інший споживач; кран ставлять там, де треба перемкнути потік між контурами. Як підключити сам розподільник, розібрано в статті як правильно підключити гідророзподільник, а вибір моноблока — у статті як вибрати гідророзподільник з ручним керуванням.
Де купити гідравлічний дивертор
HYDRAULIC.UA продає електромагнітні дивертори в категорії дивертори й ручні крани-дивертори Marchesini та Badestnost, зокрема поворотний Badestnost 461B. Надішліть фото старого апарата з кодом на корпусі — менеджер підбере дивертор з тим самим центром і різьбою. Товар відправляємо по всій Україні, забрати його можна в представництвах у містах України, а повернути — протягом 14 днів. Основний каталог — у розділі гідророзподільники.
Питання, які ставлять найчастіше
Що таке дивертор у гідравліці?
Перемикач потоку: спрямовує оливу від одного джерела до одного з кількох споживачів. Буває електромагнітним (6/2, 3/2) і ручним — поворотний кран-дивертор.
Які бувають види диверторів?
За керуванням — електромагнітні 12/24 В і ручні поворотні крани. За кількістю ходів — 3, 4, 6 (ручні) і 6/2 або 3/2 (електромагнітні). За центром — відкритий і закритий.
Чим 3-ходовий кран-дивертор відрізняється від 6-ходового?
3-ходовий перемикає одну лінію між двома виходами. 6-ходовий — це два 3-ходові під однією рукояткою, він перемикає одразу пару ліній споживача двосторонньої дії.
Чи можна перемикати кран-дивертор під тиском?
Для поворотних кранів DH каталог Walvoil це прямо забороняє. Для інших кранів перевірте в паспорті крана, чи дозволене перемикання під тиском.
Яка витрата й тиск у дивертора SVV?
За каталогом Badestnost SVV 2025 — 80 л/хв і 210 бар, до 4 секцій.
