Чтобы управлять гидрораспределителем тросом, нужны три согласованные части: распределитель в исполнении V1 или с тросовым механизмом вместо коробки рычага, трос нужной длины и рукоятка или джойстик под тот же наконечник — «вилку» или «шар». Если хоть одна часть не совпадает с остальными, комплект не соберется.
Коротко. На распределителе в артикуле должно стоять V1 вместо KZ1 (например, GV1), иначе на место коробки рычага ставят тросовый механизм. Длины — 1000, 1500, 2000, 3000 мм, наконечник «вилка» или «шар»; длину меряют по трассе, а не по прямой. Badestnost js/ju управляет двумя золотниками одним рычагом, Ju+3 — шарнир внизу слева.
Что нужно на самом распределителе
Не каждый распределитель можно перевести на дистанционное управление: золотник должен быть выведен под тросовое присоединение, то есть корпус заказывают в исполнении V1 или переоборудуют механизмом на месте коробки рычага. Обычный моноблок с рукоятками имеет коробку рычага KZ, к которой ничего не подключить.
Исполнение видно в конце артикула. KZ1 — коробка рычага с рукояткой, управление рукой на самом распределителе. V1 на том же месте — исполнение под трос. Примеры из нашего каталога:
- 02Z50-1A1A1-GV1 — две секции Z50 с адаптерами для подключения тросов;
- P80-A1-GV1 — одна секция P80 в исполнении V1;
- 02P40-1A1K16-GV1 — две секции P40, вторая с плавающим, обе в исполнении V1.
В GV1 буква G — резьба портов BSP, а V1 — под трос. Ни «компенсации давления», ни другой гидравлической функции этот код не означает: на рынке встречается такое толкование, и оно ошибочно.
Если распределитель уже стоит на машине с коробкой рычага, ее заменяют механизмом под трос. Для корпусов Badestnost есть комплект для соединения троса с распределителем. Подробнее о том, как читать весь артикул, — в статье как расшифровать артикул гидрораспределителя Badestnost.
Трос управления гидрораспределителем: что выбирать
Параметров четыре: длина, наконечник со стороны рукоятки, наличие крепления к распределителю и ход троса не меньше хода золотника. Каталоги Badestnost P40 и P80 для дистанционного управления указывают INDEMAR IT 3056 длиной от 1,0 до 3,0 м и корпуса управления 3047, 3076, 3077. В нашем каталоге — длины 1000, 1500, 2000 или 3000 мм, наконечник «вилка» или «шар» со стороны рукоятки; часть исполнений — сразу с креплением к корпусу распределителя, это указано в карточке троса.
Ход золотника по каталогам — ±6 мм у P40 и ±7 мм у P80. Ход самого троса и допустимый радиус изгиба для конкретной позиции уточните у менеджера перед заказом. Если нужной комбинации «длина + наконечник» нет в наличии, трос можно заказать: срок поставки — 5–7 рабочих дней.

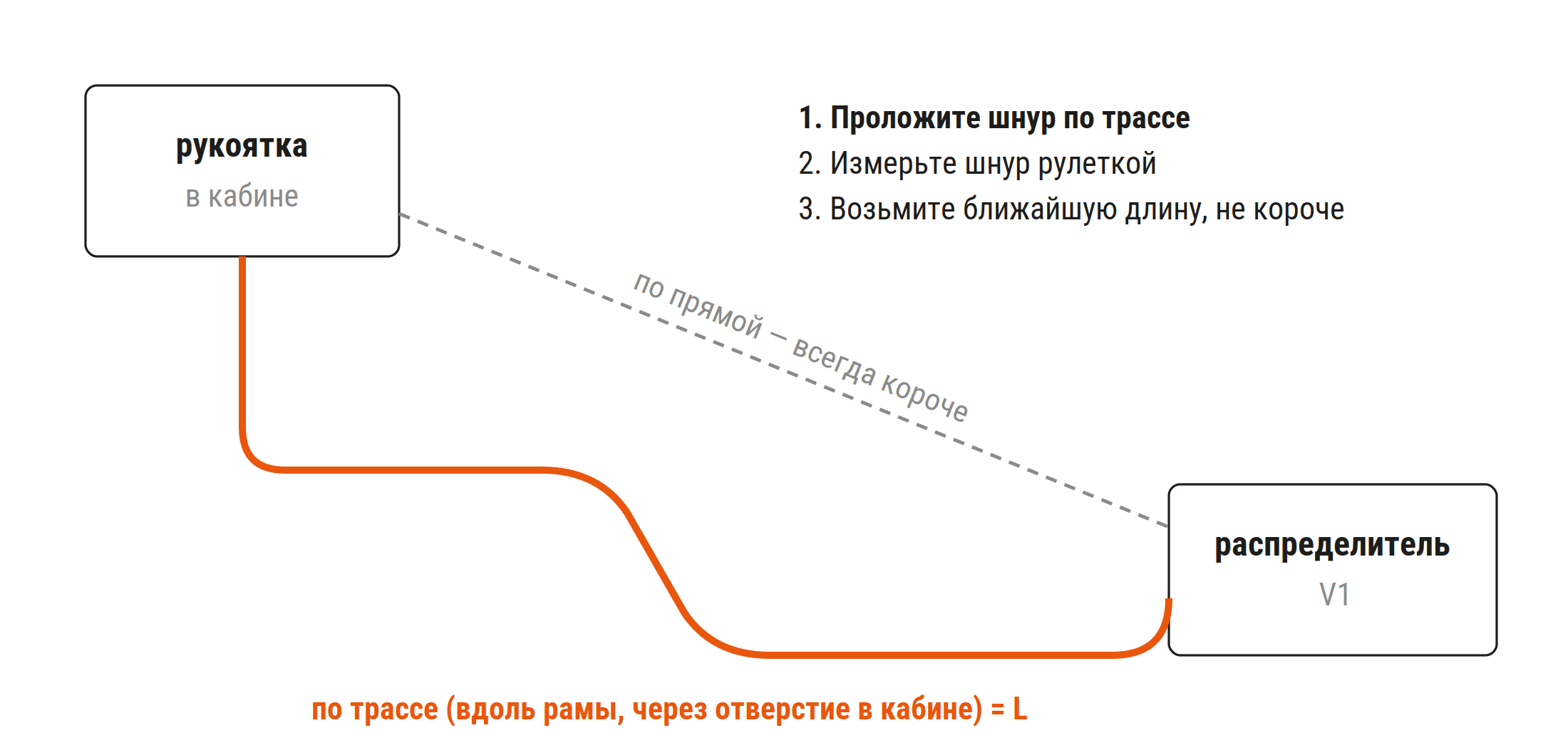

Как измерить длину троса
Длину меряют по будущей трассе от рукоятки до точки присоединения на распределителе, а не по прямой. Оболочка идет вдоль рамы, обходит узлы и входит в кабину через отверстие, поэтому прямое расстояние всегда короче реального.
- Определите, где будет стоять рукоятка или джойстик в кабине и где точка присоединения на распределителе.
- Проложите между этими точками мягкий шнур или проволоку так, как ляжет оболочка: вдоль рамы, через отверстие в кабине, в стороне от горячих и подвижных узлов, без резких перегибов.
- Снимите шнур и измерьте его рулеткой.
- Возьмите ближайшую стандартную длину, не короче измеренной: 1000, 1500, 2000 или 3000 мм.
Слишком короткую оболочку приходится натягивать или вести с перегибами — так лучше не делать. Если замер получился на границе двух длин, берите большую.
Наконечник: вилка или шар
Наконечник со стороны рукоятки должен совпадать с присоединением на ней: под «вилку» — одни изделия, под «шар» — другие. Если их перепутать, комплект не соберется. Наконечник в таблице указан так, как в названиях карточек.
| Рукоятка | Под наконечник |
|---|---|
| Джойстик 2100851 для P40, P80, Z50, Z80 | вилка |
| Джойстик 2100854 для P40, P80, Z50, Z80 | шар |
| Тросовый рычаг Indemar IS3047 21007895 | вилка |
Сначала выберите рукоятку под кабину, потом — трос с тем же наконечником и нужной длиной. Для ремонта есть отдельные детали: кронштейн 21006854, опорный шар 21010637, крестовина 2100872.
Джойстик на 2 золотника
Это один рычаг, который управляет двумя соседними секциями распределителя: движение вперед-назад идет на одну секцию, влево-вправо — на другую. В каталогах Badestnost он обозначается js или ju и имеет 4 стандартных варианта положения шарнира — от него зависит, как рычаг будет стоять относительно корпуса распределителя.
В артикуле такое исполнение видно сразу. Например, 02Z50-A1A1/Ju+3/-G — две секции A1 под одним рычагом, Ju+3 — шарнир внизу слева. То же для серии 80 л/мин — 02P80-A1A1/Ju+3/-G. На 4 секции ставят два джойстика — 04Z50-A1A1(J)A1A1(J)G.
Цифра после плюса — это именно положение шарнира, а не количество секций. Остальные варианты (+1, +2, +4) менеджер сверит по каталогу серии. Если меняете такой распределитель, перепишите код со старого аппарата полностью, вместе с цифрой после ju: с другим положением шарнира рычаг встанет иначе, чем привык оператор.
Отдельно, без распределителя, продаются джойстик на 2 секции для P40, для P80 и пульт J2+1(3)/P40.
Крестовый джойстик LCB
LCB от GMS hydraulic — механический крестовый узел, который сводит два золотника под один рычаг, как и js/ju у Badestnost, но для распределителей GMS. У нас это LCB для распределителей GMS 90L, 100L, 150L и LSB80LGS для 80L GS. На моноблоки Badestnost их не подбирают — для них есть свои js/ju.
Еще одна группа, которую путают с механическими, — гидравлические джойстики GMS серии JSSC. Они не тянут золотник, а подают давление управления, то есть работают только с распределителями с гидроприводом золотника. На ручной моноблок с тросом или рычагом они не ставятся.
Типичные ошибки подбора
- Корпус с KZ1. Без исполнения V1 или механизма на месте коробки рычага присоединять некуда. Смотрите конец артикула.
- Наконечник не под рукоятку. «Шар» не встанет на изделие под «вилку», и наоборот.
- Длина по прямой. Реальная трасса длиннее, и оболочку придется натягивать.
- Чужой крестовый узел. LCB — для распределителей GMS, для Badestnost — js/ju.
- Другое положение шарнира. Ju+3 и, например, Ju+1 — разные изделия; переписывайте код полностью.
Где купить трос и джойстик
HYDRAULIC.UA продает тросы управления, пульты, тросовые рычаги и запчасти к ним в категории джойстики и тросы управления гидрораспределителем, а механизмы, фиксаторы и рукоятки — в комплектующих к гидрораспределителям. Распределители в исполнении под трос и с джойстиком — в разделе гидрораспределители с ручным управлением. Пришлите фото шильдика распределителя и фото места, где будет стоять рукоятка, — менеджер подберет трос и рукоятку под ваш распределитель. Комплект привезем в любой город Украины или в пункт выдачи (они есть в 31 городе), а если не подойдет — возврат в течение 30 дней.
Частые вопросы
Что нужно, чтобы поставить трос на гидрораспределитель?
Корпус в исполнении V1 или механизм на месте коробки рычага, трос нужной длины и рукоятка под тот же наконечник.
Какую длину троса взять?
Измерьте трассу шнуром от рукоятки до распределителя и возьмите ближайшую длину, не короче замера: 1000, 1500, 2000 или 3000 мм.
Чем «вилка» отличается от «шара»?
Наконечником со стороны рукоятки. Он должен совпадать с присоединением на рукоятке.
Что означает Ju+3 в артикуле?
Рычаг на 2 секции с шарниром внизу слева. Стандартных положений шарнира 4, цифра после плюса указывает, какое именно.
Подойдет ли крестовый джойстик LCB на Badestnost?
Нет, LCB GMS hydraulic — для распределителей GMS (90L, 100L, 150L, 80L GS). Для Badestnost P40, P80, Z50, Z80 — js/ju.
