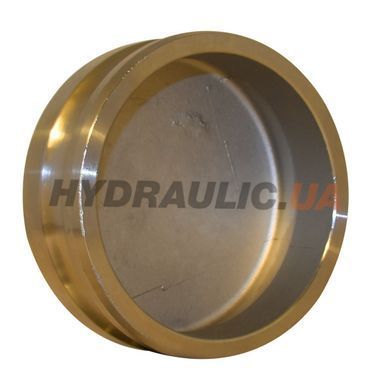

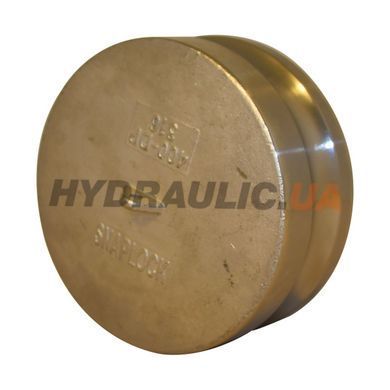

Камлок тип DP300 (3″) — пробка в розетку, латунь. Стыкуется с типами B, C, D, DC того же размера: соединение делается руками за несколько секунд, без инструмента. Как устроен и где ставится — камлок тип DP.
Три дюйма — второй по ходовости размер. Сливные рукава цистерн, бензовозы, оросительные магистрали, подача бетонной смеси, промышленные перекачивающие насосы.
В обиходе этот размер называют «камлок 75» — по внутреннему диаметру рукава в миллиметрах. Это та же деталь.
⚠️ DP или DC? DP — пробка, она вставляется внутрь розетки (B, C, D). DC — крышка, она надевается сверху на ниппель (A, E, F). Смотрите, что именно у вас открыто.
Параметры этого исполнения
| Размер | 3″ · ДУ 75 |
| DN в каталогах производителя | DN80 |
| Кличка | камлок 75 |
| Рабочее давление | 9 бар |
| Ø канавки под кулачки | 81.3 мм |
| Наружный Ø | 91.5 мм |
| Длина | 50.8 мм |
| Материал корпуса | латунь |
| Стандарт | EN 14420-7 (DIN 2828) |
| Производитель | HYDROSCAND |
| Страна производства | Швеция |
🔴 Это заглушка, а не рабочая муфта. Номинал у неё тот же, что у муфты соответствующего размера — 9 бар, — но она предназначена закрывать свободный конец, а не держать давление в рабочей линии. Не ставьте заглушку в магистраль под давлением.
Чертёж и размеры
Буквы на чертеже — это размеры. Для DP300 (3″) они такие:
| A | B | C |
|---|---|---|
| 50 мм | 91.4 мм | 67.5 мм |
Размеры приведены для нержавеющего исполнения — в алюминиевом, латунном и полипропиленовом возможны отклонения. Полная таблица всех размеров типа DP.
С чем стыкуется камлок 3″
Камлок стыкуется по принципу «штекер в розетку»: ниппели A, E, F и пробка DP — это штекерная половина, розетки B, C, D и крышка DC — розеточная. Любой штекер заходит в любую розетку того же размера, независимо от того, что у них с тыльной стороны.
| Подходит | Что это | Наш артикул |
|---|---|---|
| B-300 | B — розетка с наружной резьбой | 50211048 |
| C-300 | C — розетка под рукав | 50221048 |
| D-300 | D — розетка с внутренней резьбой | 50231048 |
| DC-300 | DC — крышка на ниппель | 50261048 |
Другие размеры этой серии
| Размер | DN | Давление | Артикул |
|---|---|---|---|
| 1/2″ | ДУ 12 | 10 бар | 50271008 |
| 3/4″ | ДУ 19 | 17 бар | 50271012 |
| 1″ | ДУ 25 | 17 бар | 50271016 |
| 1 1/4″ | ДУ 32 | 17 бар | 50271020 |
| 1 1/2″ | ДУ 40 | 17 бар | 50271024 |
| 2″ | ДУ 50 | 17 бар | 50271032 |
| 2 1/2″ | ДУ 63 | 10 бар | 50271040 |
| 3″ | ДУ 75 | 9 бар | 50271048 — этот товар |
| 4″ | ДУ 100 | 7 бар | 50271064 |
| 5″ | ДУ 125 | 5 бар | 50271080 |
| 6″ | ДУ 150 | 5 бар | 50271096 |
Что учесть
🔴 С этого размера допустимое давление падает резко: площадь торца больше, и то же усилие кулачков даёт меньший удельный прижим. Общая цифра «18 бар» здесь уже неверна.
Латунь не даёт искры при ударе по стали и не вступает с ней в термитную реакцию — поэтому её ставят на АЗС и топливных складах, где есть требование по взрывобезопасности.
Все размеры типа DP с таблицей давления по четырём материалам — камлок тип DP. Все размеры из этого материала — Соединения камлок из латуни. Весь ассортимент — Муфты камлок.
Подробнее
- Как подобрать камлок — подбор за шесть шагов
- Типы камлока A–F, DC, DP — справка по буквам
