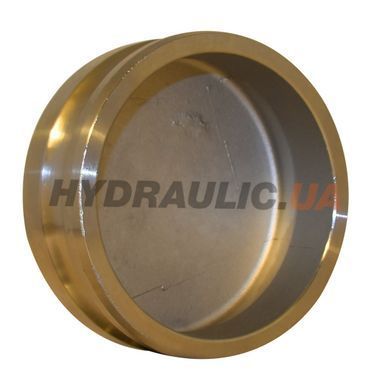

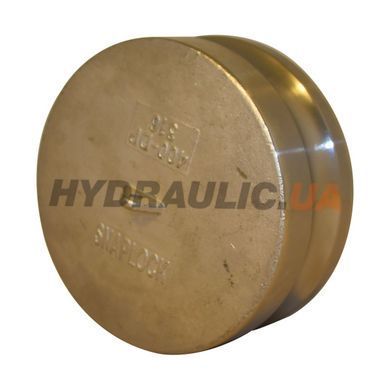

Камлок тип DP250 (2 1/2″) — пробка в розетку, латунь. Стикується з типами B, C, D, DC того самого розміру: з’єднання робиться руками за кілька секунд, без інструмента. Як улаштований і де ставиться — камлок тип DP.
Два з половиною дюйми — проміжний розмір між 2″ і 3″. Його ставлять на молоковози, харчові лінії та там, де 2″ уже не дає потрібної витрати, а 3″ завеликий за вагою.
У побуті цей розмір називають «камлок 65» — за внутрішнім діаметром рукава в міліметрах. Це та сама деталь.
⚠️ DP чи DC? DP — пробка, вона вставляється всередину розетки (B, C, D). DC — кришка, вона надівається зверху на ніпель (A, E, F). Дивіться, що саме у вас відкрите.
Параметри цього виконання
| Розмір | 2 1/2″ · ДУ 63 |
| DN у каталогах виробника | DN65 |
| Кличка | камлок 65 |
| Робочий тиск | 10 бар |
| Ø канавки під кулачки | 64.6 мм |
| Зовнішній Ø | 75.8 мм |
| Довжина | 49.3 мм |
| Матеріал корпусу | латунь |
| Стандарт | EN 14420-7 (DIN 2828) |
| Виробник | HYDROSCAND |
| Країна виробництва | Швеція |
🔴 Це заглушка, а не робоча муфта. Номінал у неї той самий, що в муфти відповідного розміру — 10 бар, — але вона призначена закривати вільний кінець, а не тримати тиск у робочій лінії. Не ставте заглушку в магістраль під тиском.
Креслення й розміри
Креслення типу DP; розміри в мм. Виділено розмір цього товару, інші рядки ведуть на картки того самого типу й матеріалу.
| Розмір | ДУ | Ø D — Ø з'єднання | H — довжина корпусу | L — загальна довжина | Артикул (Латунь) |
|---|---|---|---|---|---|
| 1/2″ | 12 | 24,3 | 27,5 | 35,5 | 50271008 |
| 3/4″ | 19 | 32,1 | 26 | 38 | 50271012 |
| 1″ | 25 | 36,7 | 34,8 | 52,3 | 50271016 |
| 1 1/4″ | 32 | 45,5 | 40 | 57,5 | 50271020 |
| 1 1/2″ | 40 | 53,5 | 41 | 57 | 50271024 |
| 2″ | 50 | 63,0 | 46 | 63,5 | 50271032 |
| 2 1/2″ | 63 | 75,8 | 50 | 67,5 | 50271040 |
| 3″ | 75 | 91,5 | 50 | 67,5 | 50271048 |
| 4″ | 100 | 119,5 | 50,8 | 69,8 | 50271064 |
| 5″ | 125 | 145,2 | 53 | 78 | 50271080 |
| 6″ | 150 | 176,0 | 61,3 | 89,3 | 50271096 |
Розміри орієнтовні: перед замовленням звіряйте з паспортом виробника.
З чим стикується камлок 2 1/2″
Камлок стикується за принципом «штекер у розетку»: ніпелі A, E, F і пробка DP — це штекерна половина, розетки B, C, D і кришка DC — розеткова. Будь-який штекер заходить у будь-яку розетку того самого розміру, незалежно від того, що в них із тильного боку.
| Підходить | Що це | Наш артикул |
|---|---|---|
| B-250 | B — розетка із зовнішньою різьбою | 50211040 |
| C-250 | C — розетка під рукав | 50221040 |
| D-250 | D — розетка із внутрішньою різьбою | 50231040 |
| DC-250 | DC — кришка на ніпель | 50261040 |
Що врахувати
🔴 З цього розміру допустимий тиск падає різко: площа торця більша, і те саме зусилля кулачків дає менший питомий притиск. Загальна цифра «18 бар» тут уже неправильна.
Латунь не дає іскри при ударі по сталі й не вступає з нею в термітну реакцію — тому її ставлять на АЗС і паливних складах, де є вимога щодо вибухобезпеки.
Усі розміри типу DP з таблицею тиску по чотирьох матеріалах — камлок тип DP. Усі розміри з цього матеріалу — З'єднання камлок з латуні. Весь асортимент — Муфти камлок.
