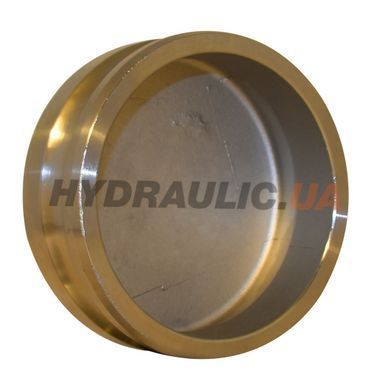

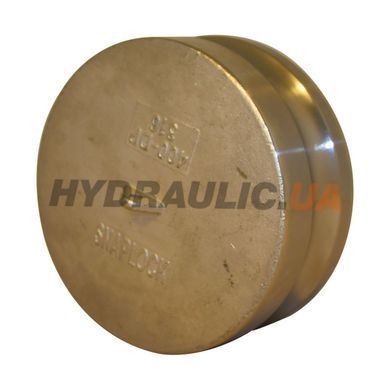

Камлок тип DP600 (6″) — пробка в розетку, латунь. Стикується з типами B, C, D, DC того самого розміру: з’єднання робиться руками за кілька секунд, без інструмента. Як улаштований і де ставиться — камлок тип DP.
Шість дюймів — найбільший розмір у нашому ряді. Днопоглиблення, шламові й мулові магістралі, водовідлив, великі перекачувальні станції. Муфту цього розміру тримають двома руками.
У побуті цей розмір називають «камлок 150» — за внутрішнім діаметром рукава в міліметрах. Це та сама деталь.
⚠️ DP чи DC? DP — пробка, вона вставляється всередину розетки (B, C, D). DC — кришка, вона надівається зверху на ніпель (A, E, F). Дивіться, що саме у вас відкрите.
Параметри цього виконання
| Розмір | 6″ · ДУ 150 |
| Кличка | камлок 150 |
| Робочий тиск | 5 бар |
| Ø канавки під кулачки | 161.6 мм |
| Зовнішній Ø | 176.0 мм |
| Довжина | 57.1 мм |
| Матеріал корпусу | латунь |
| Стандарт | EN 14420-7 (DIN 2828) |
| Виробник | HYDROSCAND |
| Країна виробництва | Швеція |
🔴 Це заглушка, а не робоча муфта. Номінал у неї той самий, що в муфти відповідного розміру — 5 бар, — але вона призначена закривати вільний кінець, а не тримати тиск у робочій лінії. Не ставте заглушку в магістраль під тиском.
Креслення й розміри
Літери на кресленні — це розміри. Для DP600 (6″) вони такі:
| A | B | C |
|---|---|---|
| 61.3 мм | 175.8 мм | 89.3 мм |
Розміри наведено для нержавіючого виконання — в алюмінієвому, латунному та поліпропіленовому можливі відхилення. Повна таблиця всіх розмірів типу DP.
З чим стикується камлок 6″
Камлок стикується за принципом «штекер у розетку»: ніпелі A, E, F і пробка DP — це штекерна половина, розетки B, C, D і кришка DC — розеткова. Будь-який штекер заходить у будь-яку розетку того самого розміру, незалежно від того, що в них із тильного боку.
| Підходить | Що це | Наш артикул |
|---|---|---|
| B-600 | B — розетка із зовнішньою різьбою | 50211096 |
| C-600 | C — розетка під рукав | 50221096 |
| D-600 | D — розетка із внутрішньою різьбою | 50231096 |
| DC-600 | DC — кришка на ніпель | 50261096 |
Інші розміри цієї серії
| Розмір | DN | Тиск | Артикул |
|---|---|---|---|
| 1/2″ | ДУ 12 | 10 бар | 50271008 |
| 3/4″ | ДУ 19 | 17 бар | 50271012 |
| 1″ | ДУ 25 | 17 бар | 50271016 |
| 1 1/4″ | ДУ 32 | 17 бар | 50271020 |
| 1 1/2″ | ДУ 40 | 17 бар | 50271024 |
| 2″ | ДУ 50 | 17 бар | 50271032 |
| 2 1/2″ | ДУ 63 | 10 бар | 50271040 |
| 3″ | ДУ 75 | 9 бар | 50271048 |
| 4″ | ДУ 100 | 7 бар | 50271064 |
| 5″ | ДУ 125 | 5 бар | 50271080 |
| 6″ | ДУ 150 | 5 бар | 50271096 — цей товар |
Що врахувати
🔴 На великих розмірах допустимий тиск у рази нижчий за «загальну» цифру. Це головна причина аварій на камлоках: муфту купують за рейтингом малого розміру, а ставлять на 4–6″ і дають повний тиск насоса.
Латунь не дає іскри при ударі по сталі й не вступає з нею в термітну реакцію — тому її ставлять на АЗС і паливних складах, де є вимога щодо вибухобезпеки.
Усі розміри типу DP з таблицею тиску по чотирьох матеріалах — камлок тип DP. Усі розміри з цього матеріалу — З'єднання камлок з латуні. Весь асортимент — Муфти камлок.
