AMBL-03P40K16GKZ120 — моноблочний гідророзподільник AmberLine (Китай) у виконанні під розміри серії P40: трисекційний, ручне керування важелями, номінальна витрата 40 л/хв, номінальний тиск 200 бар, максимальний 315 бар. Крок секцій і різьби портів — як у Badestnost P40; кріплення — 2 отвори Ø9. Застосування: навісне, що має лягати на землю: відвал, щітка.
Як читати артикул AMBL-03P40K16GKZ120
| Позначення | Що означає |
|---|---|
| 03P40 | 3 секції, серія P40 |
| K16 | K16: золотник 4 позиції, 4-та — плаваюча, позиціонер 16 (повернення в нейтраль, фіксація в плаваючому положенні); код позиціонера AmberLine означає те саме, що в Badestnost |
| G | різьба портів BSP (трубна циліндрична): P, T — G1/2; A, B — G3/8 |
| KZ1 | коробка важеля (KZ) + рукоятка (1); під трос замовляють виконання V1 або ставлять тросовий механізм на місце коробки |
| 20 | суфікс постачальника, не розшифрований — менеджер уточнить |
Склад секцій і позиціонери AmberLine менеджер звірить перед відвантаженням.

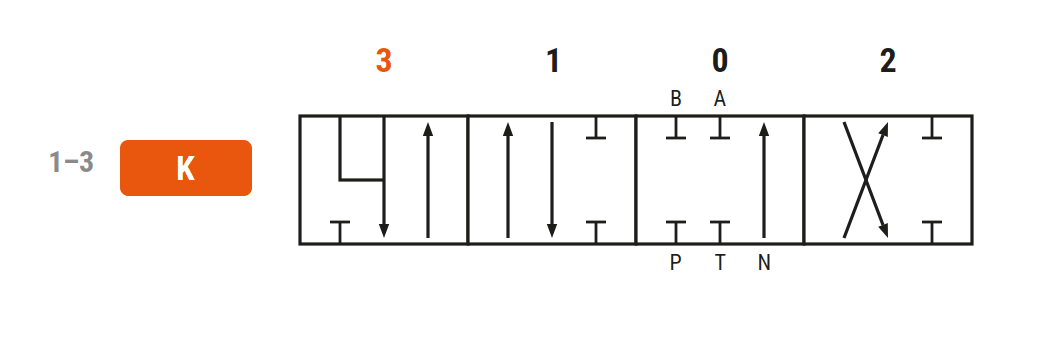

Схема золотників
Символи положень золотника за буквою в артикулі; позиціонери AmberLine на схемі не показані.
Як читати схему: кожен прямокутник — одне положення золотника, стрілки показують, куди йде олива. P — вхід від насоса, T — злив у бак, A і B — лінії до циліндра чи гідромотора, N — канал відкритого центру: поки всі золотники в нейтралі, олива проходить ним через розподільник на злив (або на наступний розподільник) і насос працює без навантаження. Щойно золотник зсунуто в робоче положення, канал N перекривається і вся подача йде на споживача.
- Золотник K: положення 1, 0, 2 — як в A; четверте положення 3 (плаваюче) — за положенням 1, золотник висунутий: A і B з'єднані з T, канал N відкритий.
Що ще знадобиться
- Комплектуючі та аксесуари до гідророзподільників — важелі, коробки важелів, ремкомплекти
- Джойстики й троси — для керування з кабіни
- Як розшифрувати артикул гідророзподільника Badestnost
- Плаваюче положення: які золотники його дають
- P40 чи Z50, P80 чи Z80: що змінилось
Питання й відповіді
Це Badestnost?
Ні. Це AmberLine (Китай) у виконанні під розміри P40: крок секцій і різьби портів такі самі, як у Badestnost P40. Кріплення інше: 2 отвори Ø9 замість 2 болтів M8.
Для чого плаваюче положення?
У плаваючому положенні обидві лінії з'єднані з баком, і навісне вільно лягає на землю та копіює рельєф: відвал, щітка.
