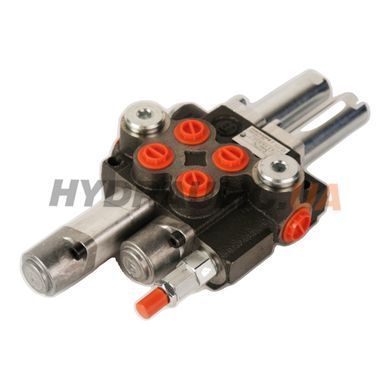

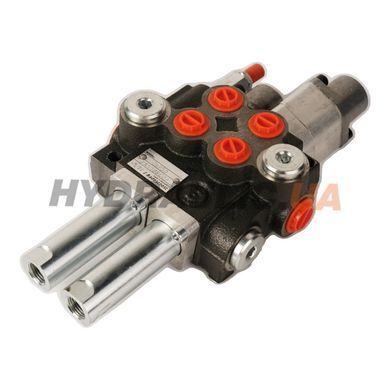

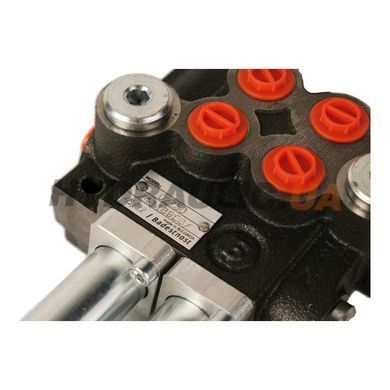

05Z50-A1A1-(J)A1(2A1-(J)G — п'ятисекційний моноблочний гідророзподільник Badestnost (Болгарія) серії Z50: номінальна витрата 50 л/хв, максимальний тиск на вході 315 бар, керування важелями й двома джойстиками, кожен на дві секції. Секції 1–5 — золотник A (двосторонній, у нейтралі A і B закриті), позиціонер 1 (пружинне повернення в нейтраль). Застосування: керування двостороннім циліндром.
Як читати артикул 05Z50-A1A1-(J)A1(2A1-(J)G
| Позначення | Що означає |
|---|---|
| 05Z50 | 5 секцій, серія Z50; «0» на початку — спільний зворотний клапан (без «0» — клапан на кожній секції) |
| A1 | золотник (літера) + позиціонер (цифра) на кожну секцію — див. таблицю нижче |
| G | різьба портів BSP (трубна циліндрична): P, T — G1/2; A, B — G3/8 |
| J / Ju+3 | джойстик на дві секції |
Склад секцій
| Секція | Код | Золотник | Позиціонер |
|---|---|---|---|
| 1–5 | A1 | A — двосторонній, у нейтралі A і B закриті | 1 — пружинне повернення в нейтраль |
Схема золотників
Символи положень за каталогом Badestnost. Над прямокутником — номер положення, під ним — поведінка позиціонера: пружина — з цього положення золотник повертається в 0, помаранчевий ромб — фіксується. Цифри ліворуч — номери секцій.
Як читати схему: кожен прямокутник — одне положення золотника, стрілки показують, куди йде олива. P — вхід від насоса, T — злив у бак, A і B — лінії до циліндра чи гідромотора, N — канал відкритого центру: поки всі золотники в нейтралі, олива проходить ним через розподільник на злив (або на наступний розподільник) і насос працює без навантаження. Щойно золотник зсунуто в робоче положення, канал N перекривається і вся подача йде на споживача.
- Золотник A: у положенні 1 — P→B, A→T; у 0 — порти A, B, P і T перекриті, олива з насоса проходить каналом N (відкритий центр) на злив; у 2 — P→A, B→T.
Що ще знадобиться
- Комплектуючі та аксесуари до гідророзподільників — важелі, коробки важелів, ремкомплекти
- Джойстики й троси — для керування з кабіни
- Як розшифрувати артикул гідророзподільника Badestnost
- P40 чи Z50, P80 чи Z80: що змінилось
- Трос і джойстик для гідророзподільника: як підібрати
Питання й відповіді
Чим Z50 відрізняється від P40?
Z50 замінила P40: тиск на вході 315 бар замість 250, кріплення 2 отвори Ø9 (у P40 — 2 болти M8); крок секцій і різьби портів ті самі.
На який тиск налаштований запобіжний клапан?
Вбудований запобіжний клапан налаштований на заводі на 180 бар; діапазон регулювання в стандартному виконанні — 120–250 бар, є виконання на 50–120 і 220–315 бар.
