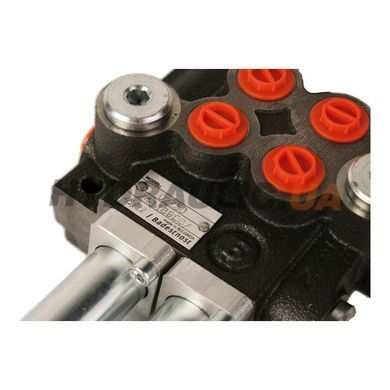

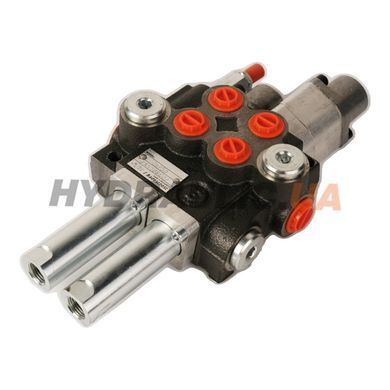

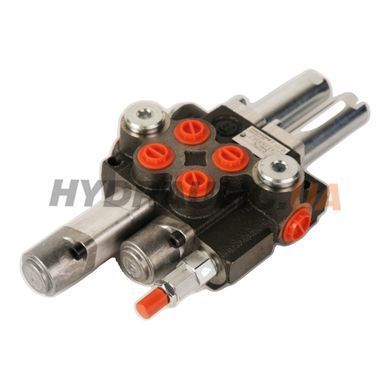

Гідророзподільник Badestnost Z50 4-секційний, з двома джойстиками — 04Z50-A1A1(J)A1A1(J)G, 50 л/хв

Артикул 04Z50-A1A1(J)A1A1(J)G
В наявності
Опис

04Z50-A1A1(J)A1A1(J)G — чотирисекційний моноблочний гідророзподільник Badestnost (Болгарія) серії Z50: номінальна витрата 50 л/хв, максимальний тиск на вході 315 бар, керування двома джойстиками, кожен на дві секції. Секції 1–4 — золотник A (двосторонній, у нейтралі A і B закриті), позиціонер 1 (пружинне повернення в нейтраль). Застосування: керування двостороннім циліндром.

Як читати артикул 04Z50-A1A1(J)A1A1(J)G

ПозначенняЩо означає
04Z504 секції, серія Z50; «0» на початку — спільний зворотний клапан (без «0» — клапан на кожній секції)
A1золотник (літера) + позиціонер (цифра) на кожну секцію — див. таблицю нижче
Gрізьба портів BSP (трубна циліндрична): P, T — G1/2; A, B — G3/8
J / Ju+3джойстик на дві секції

Склад секцій

СекціяКодЗолотникПозиціонер
1–4A1A — двосторонній, у нейтралі A і B закриті1 — пружинне повернення в нейтраль

Схема золотників

Схема золотників гідророзподільника 04Z50-A1A1(J)A1A1(J)G: A1 ×4

Символи положень за каталогом Badestnost. Над прямокутником — номер положення, під ним — поведінка позиціонера: пружина — з цього положення золотник повертається в 0, помаранчевий ромб — фіксується. Цифри ліворуч — номери секцій.

Як читати схему: кожен прямокутник — одне положення золотника, стрілки показують, куди йде олива. P — вхід від насоса, T — злив у бак, A і B — лінії до циліндра чи гідромотора, N — канал відкритого центру: поки всі золотники в нейтралі, олива проходить ним через розподільник на злив (або на наступний розподільник) і насос працює без навантаження. Щойно золотник зсунуто в робоче положення, канал N перекривається і вся подача йде на споживача.

  • Золотник A: у положенні 1 — P→B, A→T; у 0 — порти A, B, P і T перекриті, олива з насоса проходить каналом N (відкритий центр) на злив; у 2 — P→A, B→T.

Що ще знадобиться

Питання й відповіді

Чим Z50 відрізняється від P40?

Z50 замінила P40: тиск на вході 315 бар замість 250, кріплення 2 отвори Ø9 (у P40 — 2 болти M8); крок секцій і різьби портів ті самі.

На який тиск налаштований запобіжний клапан?

Вбудований запобіжний клапан налаштований на заводі на 180 бар; діапазон регулювання в стандартному виконанні — 120–250 бар, є виконання на 50–120 і 220–315 бар.

Новий відгук або коментар
Увійти за допомогою
Оцініть товар
15 554 грн з ПДВ/шт.
Увійдіть на сайт щоб
додати товар в список бажань
Кількість секцій
Плаваюче положення і повернення (на 1 секцію)
Фіксація
Характеристики
Додаткові функції

Додаткові вбудовані функції розподільника (плаваюча позиція, фіксація, розвантаження тощо).

джойстик
Пропускна здатність

Максимальна витрата рідини через з'єднання без значного перепаду тиску. Має бути не меншою за витрату системи.

50 л/хв
Модель розподільника

Модель (серія) розподільника виробника. Визначає приєднання, витрату й доступні виконання.

Z50
Різьба вхід

Приєднувальна різьба вхідного порту. Підбирайте під ответний штуцер магістралі.

P, T — G1/2
Різьба вихід

Приєднувальна різьба вихідного (напірного) порту. Підбирайте під ответний штуцер магістралі.

A, B — G3/8
Тип управління

Спосіб керування виробом (ручний, електромагнітний, гідравлічний, пневматичний). Обирайте за вашою схемою.

два джойстики, кожен на 2 секції
Макс. робочий тиск

Найбільший тиск для тривалої роботи. Робочий тиск системи не повинен його перевищувати.

315 бар
Країна виробництва Болгарія
