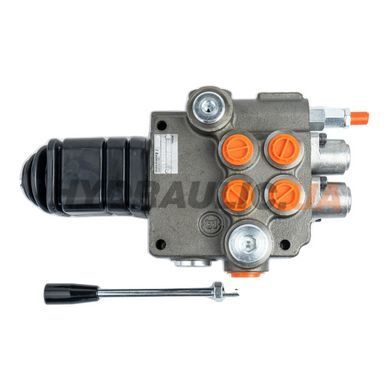

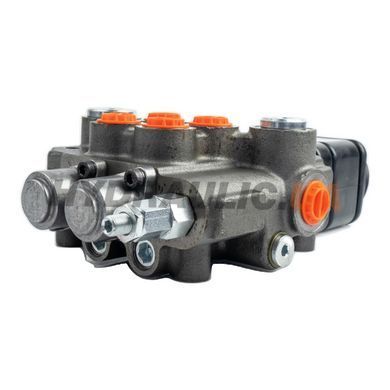

02P80-A1A1/Ju+3/-G — двосекційний моноблочний гідророзподільник Badestnost (Болгарія) серії P80: номінальна витрата 80 л/хв, максимальний тиск на вході 250 бар, керування джойстиком на дві секції. Секції 1–2 — золотник A (двосторонній, у нейтралі A і B закриті), позиціонер 1 (пружинне повернення в нейтраль). Застосування: керування двостороннім циліндром.
Як читати артикул 02P80-A1A1/Ju+3/-G
| Позначення | Що означає |
|---|---|
| 02P80 | 2 секції, серія P80 |
| A1 | золотник (літера) + позиціонер (цифра) на кожну секцію — див. таблицю нижче |
| G | різьба портів BSP (трубна циліндрична): P — G1/2; T — G3/4; A, B — G1/2 |
| J / Ju+3 | джойстик на дві секції |
Склад секцій
| Секція | Код | Золотник | Позиціонер |
|---|---|---|---|
| 1–2 | A1 | A — двосторонній, у нейтралі A і B закриті | 1 — пружинне повернення в нейтраль |
Схема золотників

Символи положень за каталогом Badestnost. Над прямокутником — номер положення, під ним — поведінка позиціонера: пружина — з цього положення золотник повертається в 0, помаранчевий ромб — фіксується. Цифри ліворуч — номери секцій.
Як читати схему: кожен прямокутник — одне положення золотника, стрілки показують, куди йде олива. P — вхід від насоса, T — злив у бак, A і B — лінії до циліндра чи гідромотора, N — канал відкритого центру: поки всі золотники в нейтралі, олива проходить ним через розподільник на злив (або на наступний розподільник) і насос працює без навантаження. Щойно золотник зсунуто в робоче положення, канал N перекривається і вся подача йде на споживача.
- Золотник A: у положенні 1 — P→B, A→T; у 0 — порти A, B, P і T перекриті, олива з насоса проходить каналом N (відкритий центр) на злив; у 2 — P→A, B→T.
Статус серії P80 і заміна
Виробник замінив серію P80 серією Z80, на його сайті P80 більше немає. Крок секцій той самий (38 мм), різьби портів однакові, тиск на вході в Z80 — 315 бар. Відрізняється кріплення: у P80 — 3 болти M8, у Z80 — 3 отвори Ø9. Довжина 2-секційного блока (160 мм) і відстань між крайніми отворами кріплення (103 мм) у P80 і Z80 однакові.
