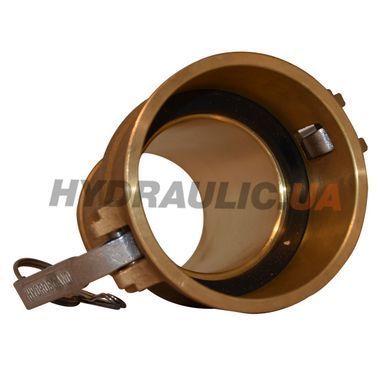

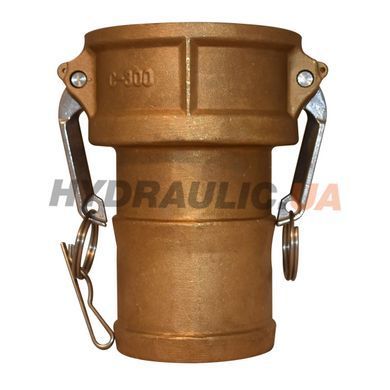

Камлок тип C200 (2″) — розетка (мама) с хвостовиком под рукав, латунь. Стыкуется с типами A, E, F, DP того же размера: соединение делается руками за несколько секунд, без инструмента. Как устроен и где ставится — камлок тип C.
🔴 Два дюйма — самый ходовой размер камлока. Это стандарт бензовозов, топливных мини-заправок, оросительных магистралей, линий AdBlue, пивоварен и пищевых производств. Если вы не знаете, какой размер у вас, вероятнее всего это 2″.
В обиходе этот размер называют «камлок 50» — по внутреннему диаметру рукава в миллиметрах. Это та же деталь.
⚠️ C или E? Оба идут на шланг, но C — это розетка (мама) с рычагами, а E — ниппель (папа). На концах одного рукава обычно ставят по одному из них.
Параметры этого исполнения
| Размер | 2″ · ДУ 50 |
| Кличка | камлок 50 |
| Рабочее давление | 17 бар |
| Под рукав, внутр. Ø | 50 мм |
| Ø канавки под кулачки | 52.5 мм |
| Наружный Ø | 63.1 мм |
| Длина | 47.5 мм |
| Материал корпуса | латунь |
| Стандарт | EN 14420-7 (DIN 2828) |
| Производитель | HYDROSCAND |
| Страна производства | Швеция |
Давление 17 бар — это значение именно для этого размера и материала по каталогу производителя LMC. Общую цифру «18 бар», которую обычно пишут на весь ряд, даёт рейтинг малых металлических размеров; на больших и на пластике он в разы ниже. Указанное давление — рабочее, при комнатной температуре: с нагревом допустимое давление снижается.
Чертёж и размеры
Буквы на чертеже — это размеры. Для C200 (2″) они такие:
| A | B | C | E | I | K | L |
|---|---|---|---|---|---|---|
| 199 мм | 101 мм | 75 мм | 45 мм | 53 мм | 70 мм | 122 мм |
Размеры приведены для нержавеющего исполнения — в алюминиевом, латунном и полипропиленовом возможны отклонения. Полная таблица всех размеров типа C.
С чем стыкуется камлок 2″
Камлок стыкуется по принципу «штекер в розетку»: ниппели A, E, F и пробка DP — это штекерная половина, розетки B, C, D и крышка DC — розеточная. Любой штекер заходит в любую розетку того же размера, независимо от того, что у них с тыльной стороны.
| Подходит | Что это | Наш артикул |
|---|---|---|
| A-200 | A — ниппель с внутренней резьбой | 50201032 |
| E-200 | E — ниппель под рукав | 50241032 |
| F-200 | F — ниппель с наружной резьбой | 50251032 |
| DP-200 | DP — пробка в розетку | 50271032 |
Уплотнение к этому размеру
Герметичность держит кольцо в розетке, а не металл. Это расходная деталь: муфта служит годами, кольцо — год-два. Под вашу среду:
| Материал | Температура | Артикул |
|---|---|---|
| CSM (Hypalon) | −40…+160 °C | 50284032 |
| EPDM | −20…+130 °C | 50281032 |
| FDA (Для харчових потреб) | −20…+200 °C | 50286032 |
| FKM (Viton) | −20…+180 °C | 50282032 |
| NBR | −10…+80 °C | 50280032 |
| PTFE/FKM | −20…+180 °C | 50283032 |
Заглушка: свободную розетку закрывают пробкой DP того же размера — 50271032. Открытая розетка — это открытое уплотнительное кольцо, а песок и солнце разрушают резину быстрее самой работы.
Другие размеры этой серии
| Размер | DN | Давление | Артикул |
|---|---|---|---|
| 1/2″ | ДУ 12 | 10 бар | 50221008 |
| 3/4″ | ДУ 19 | 17 бар | 50221012 |
| 1″ | ДУ 25 | 17 бар | 50221016 |
| 1 1/4″ | ДУ 32 | 17 бар | 50221020 |
| 1 1/2″ | ДУ 40 | 17 бар | 50221024 |
| 2″ | ДУ 50 | 17 бар | 50221032 — этот товар |
| 2 1/2″ | ДУ 63 | 10 бар | 50221040 |
| 3″ | ДУ 75 | 9 бар | 50221048 |
| 4″ | ДУ 100 | 7 бар | 50221064 |
| 5″ | ДУ 125 | 5 бар | 50221080 |
| 6″ | ДУ 150 | 5 бар | 50221096 |
| 8″ | ДУ 200 | 4 бар | под заказ — в постоянном ассортименте нет |
⚠️ 8″ возим под заказ. Стандарта на этот размер не существует — геометрию надо сверять с производителем второй половины.
Что учесть
На малых размерах камлок держит больше всего в ряду — именно отсюда берётся «общая» цифра, которую продавцы пишут на весь ассортимент. Для этого размера она близка к правде.
Латунь не даёт искры при ударе по стали и не вступает с ней в термитную реакцию — поэтому её ставят на АЗС и топливных складах, где есть требование по взрывобезопасности.
Все размеры типа C с таблицей давления по четырём материалам — камлок тип C. Все размеры из этого материала — Соединения камлок из латуни. Весь ассортимент — Муфты камлок.
Подробнее
- Как подобрать камлок — подбор за шесть шагов
- Типы камлока A–F, DC, DP — справка по буквам
