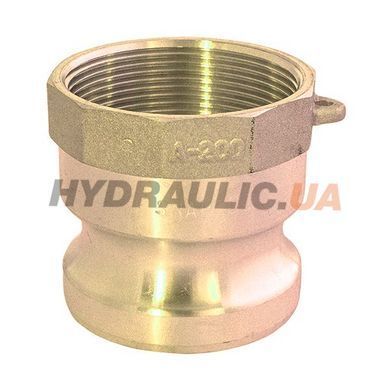

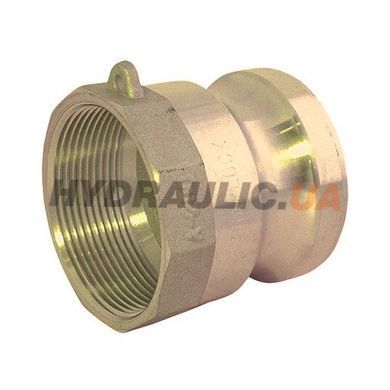

Камлок тип A075 (3/4″) — ниппель (папа) с внутренней резьбой, латунь. Стыкуется с типами B, C, D, DC того же размера: соединение делается руками за несколько секунд, без инструмента. Как устроен и где ставится — камлок тип A.
Три четверти — рабочий размер бочкового оборудования: 200-литровые бочки, моечные установки, малые насосы, системы капельного полива, пневмолинии компрессора.
⚠️ A или F? У типа A резьба внутренняя — он накручивается на патрубок. У типа F наружная — он вкручивается в отверстие. Это самая частая путаница в группе.
Параметры этого исполнения
| Размер | 3/4″ · ДУ 19 |
| DN в каталогах производителя | DN20 |
| Рабочее давление | 17 бар |
| Резьба | G 3/4″ (BSP) |
| Тип резьбы | цилиндрическая G BSP — внутренняя |
| Ø канавки под кулачки | 26.3 мм |
| Наружный Ø | 32.1 мм |
| Длина | 25.4 мм |
| Материал корпуса | латунь |
| Стандарт | EN 14420-7 (DIN 2828) |
| Производитель | HYDROSCAND |
| Страна производства | Швеция |
Давление 17 бар — это значение именно для этого размера и материала по каталогу производителя LMC. Общую цифру «18 бар», которую обычно пишут на весь ряд, даёт рейтинг малых металлических размеров; на больших и на пластике он в разы ниже. Указанное давление — рабочее, при комнатной температуре: с нагревом допустимое давление снижается.
Чертёж и размеры
Чертёж типа A; размеры в мм. Выделен размер этого товара, остальные строки ведут на карточки того же типа и материала.
| Размер | ДУ | Резьба G (внутр.) | Ø D — Ø соединения | Проход | L — общая длина | F — под ключ | Артикул (Латунь) |
|---|---|---|---|---|---|---|---|
| 1/2″ | 12 | G 1/2″ | 24,3 | — | 41 | 35 | 50201008 |
| 3/4″ | 19 | G 3/4″ | 32,1 | 20 | 41 | 35 | 50201012 |
| 1″ | 25 | G 1″ | 36,7 | 24 | 50 | 41 | 50201016 |
| 1 1/4″ | 32 | G 1 1/4″ | 45,5 | 28 | 56 | 48 | 50201020 |
| 1 1/2″ | 40 | G 1 1/2″ | 53,5 | 35 | 57 | 58 | 50201024 |
| 2″ | 50 | G 2″ | 63,0 | 45 | 62 | 69 | 50201032 |
| 2 1/2″ | 63 | G 2 1/2″ | 75,8 | 56 | — | 84 | 50201040 |
| 3″ | 75 | G 3″ | 91,5 | 73 | 71 | 99 | 50201048 |
| 4″ | 100 | G 4″ | 119,5 | 98 | 81 | 129 | 50201064 |
| 5″ | 125 | G 5″ | 145,2 | 125 | 85 | 149 | 50201080 |
| 6″ | 150 | G 6″ | 176,0 | 150 | 86 | 191 | 50201096 |
Размеры ориентировочные: перед заказом сверяйте с паспортом производителя.
С чем стыкуется камлок 3/4″
Камлок стыкуется по принципу «штекер в розетку»: ниппели A, E, F и пробка DP — это штекерная половина, розетки B, C, D и крышка DC — розеточная. Любой штекер заходит в любую розетку того же размера, независимо от того, что у них с тыльной стороны.
| Подходит | Что это | Наш артикул |
|---|---|---|
| B-075 | B — розетка с наружной резьбой | 50211012 |
| C-075 | C — розетка под рукав | 50221012 |
| D-075 | D — розетка с внутренней резьбой | 50231012 |
| DC-075 | DC — крышка на ниппель | 50261012 |
Заглушка: свободный ниппель закрывают крышкой DC того же размера — 50261012. Закрытый ниппель не собирает песок и не портит уплотнительную поверхность.
Что учесть
На малых размерах камлок держит больше всего в ряду — именно отсюда берётся «общая» цифра, которую продавцы пишут на весь ассортимент. Для этого размера она близка к правде.
Латунь не даёт искры при ударе по стали и не вступает с ней в термитную реакцию — поэтому её ставят на АЗС и топливных складах, где есть требование по взрывобезопасности.
Все размеры типа A с таблицей давления по четырём материалам — камлок тип A. Все размеры из этого материала — Соединения камлок из латуни. Весь ассортимент — Муфты камлок.
Подробнее
- Как подобрать камлок — подбор за шесть шагов
- Типы камлока A–F, DC, DP — справка по буквам
