Камлок тип B075 (3/4″) — розетка (мама) із зовнішньою різьбою, латунь. Стикується з типами A, E, F, DP того самого розміру: з’єднання робиться руками за кілька секунд, без інструмента. Як улаштований і де ставиться — камлок тип B.
Три чверті — робочий розмір бочкового обладнання: 200-літрові бочки, мийні установки, малі насоси, системи крапельного поливу, пневмолінії компресора.
⚠️ B чи D? У типу B різьба зовнішня, у типу D — внутрішня. Кулачкова частина у них однакова, тому помилку помічають уже на майданчику.
Параметри цього виконання
| Розмір | 3/4″ · ДУ 19 |
| DN у каталогах виробника | DN20 |
| Робочий тиск | 17 бар |
| Різьба | BSPT 3/4″ |
| Тип різьби | конічна BSPT — зовнішня |
| Ø канавки під кулачки | 26.3 мм |
| Зовнішній Ø | 32.1 мм |
| Довжина | 25.4 мм |
| Матеріал корпусу | латунь |
| Стандарт | EN 14420-7 (DIN 2828) |
| Виробник | HYDROSCAND |
| Країна виробництва | Швеція |
Тиск 17 бар — це значення саме для цього розміру й матеріалу за каталогом виробника LMC. Загальну цифру «18 бар», яку зазвичай пишуть на весь ряд, дає рейтинг малих металевих розмірів; на великих і на пластику він у рази нижчий. Указаний тиск — робочий, при кімнатній температурі: з нагрівом допустимий тиск знижується.
Креслення й розміри

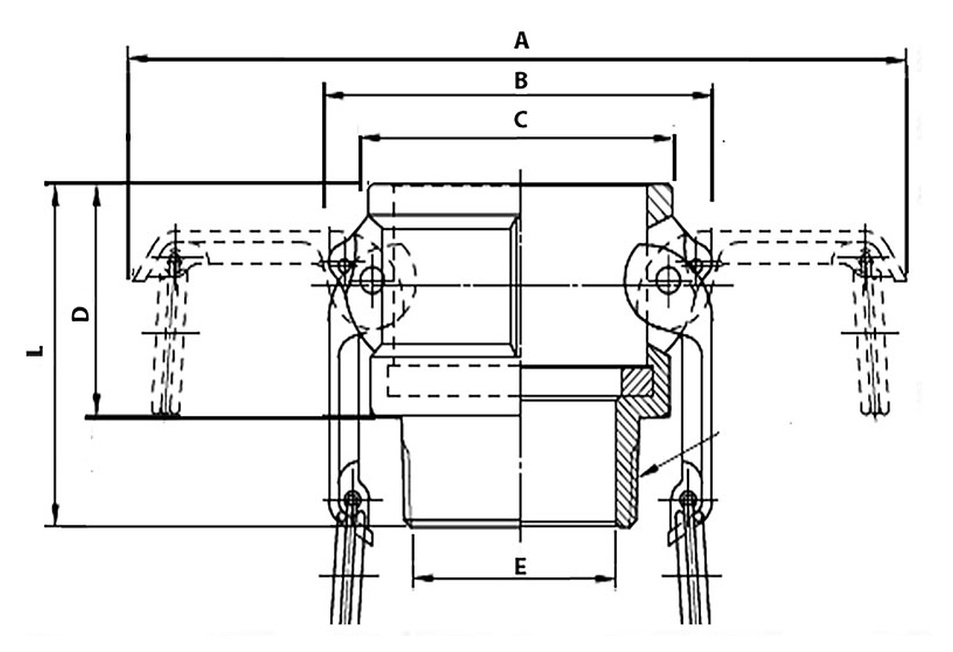

Літери на кресленні — це розміри. Для B075 (3/4″) вони такі:
| A | B | C | D | E | L |
|---|---|---|---|---|---|
| 116 мм | 54 мм | 41 мм | 32 мм | 19 мм | 52 мм |
Розміри наведено для нержавіючого виконання — в алюмінієвому, латунному та поліпропіленовому можливі відхилення. Повна таблиця всіх розмірів типу B.
З чим стикується камлок 3/4″
Камлок стикується за принципом «штекер у розетку»: ніпелі A, E, F і пробка DP — це штекерна половина, розетки B, C, D і кришка DC — розеткова. Будь-який штекер заходить у будь-яку розетку того самого розміру, незалежно від того, що в них із тильного боку.
| Підходить | Що це | Наш артикул |
|---|---|---|
| A-075 | A — ніпель із внутрішньою різьбою | 50201012 |
| E-075 | E — ніпель під рукав | 50241012 |
| F-075 | F — ніпель із зовнішньою різьбою | 50251012 |
| DP-075 | DP — пробка в розетку | 50271012 |
Ущільнення до цього розміру
Герметичність тримає кільце в розетці, а не метал. Це витратна деталь: муфта служить роками, кільце — рік-два. Під ваше середовище:
| Матеріал | Температура | Артикул |
|---|---|---|
| CSM (Hypalon) | −40…+160 °C | 50284012 |
| EPDM | −20…+130 °C | 50281012 |
| FDA (Для харчових потреб) | −20…+200 °C | 50286012 |
| FKM (Viton) | −20…+180 °C | 50282012 |
| NBR | −10…+80 °C | 50280012 |
| PTFE/FKM | −20…+180 °C | 50283012 |
Заглушка: вільну розетку закривають пробкою DP того самого розміру — 50271012. Відкрита розетка — це відкрите ущільнювальне кільце, а пісок і сонце руйнують гуму швидше за саму роботу.
Інші розміри цієї серії
| Розмір | DN | Тиск | Артикул |
|---|---|---|---|
| 1/2″ | ДУ 12 | 10 бар | 50211008 |
| 3/4″ | ДУ 19 | 17 бар | 50211012 — цей товар |
| 1″ | ДУ 25 | 17 бар | 50211016 |
| 1 1/4″ | ДУ 32 | 17 бар | 50211020 |
| 1 1/2″ | ДУ 40 | 17 бар | 50211024 |
| 2″ | ДУ 50 | 17 бар | 50211032 |
| 2 1/2″ | ДУ 63 | 10 бар | 50211040 |
| 3″ | ДУ 75 | 9 бар | 50211048 |
| 4″ | ДУ 100 | 7 бар | 50211064 |
| 5″ | ДУ 125 | 5 бар | 50211080 |
| 6″ | ДУ 150 | 5 бар | 50211096 |
Що врахувати
На малих розмірах камлок тримає найбільше в ряді — саме звідси береться «загальна» цифра, яку продавці пишуть на весь асортимент. Для цього розміру вона близька до правди.
Латунь не дає іскри при ударі по сталі й не вступає з нею в термітну реакцію — тому її ставлять на АЗС і паливних складах, де є вимога щодо вибухобезпеки.
Усі розміри типу B з таблицею тиску по чотирьох матеріалах — камлок тип B. Усі розміри з цього матеріалу — З'єднання камлок з латуні. Весь асортимент — Муфти камлок.
Докладніше
- Як підібрати камлок — підбір за шість кроків
- Типи камлока A–F, DC, DP — довідка по літерах
