Камлок тип A050 (1/2″) — ніпель (тато) з внутрішньою різьбою, латунь. Стикується з типами B, C, D, DC того самого розміру: з’єднання робиться руками за кілька секунд, без інструмента. Як улаштований і де ставиться — камлок тип A.
Півдюймовий камлок — найменший у ряді. Його беруть на дозувальні й лабораторні лінії, малі бочкові насоси, пневмоврізки та короткі роздавальні шланги, де 3/4″ уже завеликий за витратою.
⚠️ A чи F? У типу A різьба внутрішня — він накручується на патрубок. У типу F зовнішня — він вкручується в отвір. Це найчастіша плутанина в групі.
Параметри цього виконання
| Розмір | 1/2″ · ДУ 12 |
| DN у каталогах виробника | DN15 |
| Робочий тиск | 10 бар |
| Різьба | G 1/2″ (BSP) |
| Тип різьби | циліндрична G BSP — внутрішня |
| Ø канавки під кулачки | 26.3 мм |
| Зовнішній Ø | 32.1 мм |
| Довжина | 25.4 мм |
| Матеріал корпусу | латунь |
| Стандарт | кулачки за EN 14420-7; розмір 1/2″ стандартом не охоплений |
| Виробник | HYDROSCAND |
| Країна виробництва | Швеція |
Тиск 10 бар — це значення саме для цього розміру й матеріалу за каталогом виробника LMC. Загальну цифру «18 бар», яку зазвичай пишуть на весь ряд, дає рейтинг малих металевих розмірів; на великих і на пластику він у рази нижчий. Указаний тиск — робочий, при кімнатній температурі: з нагрівом допустимий тиск знижується.
Креслення й розміри

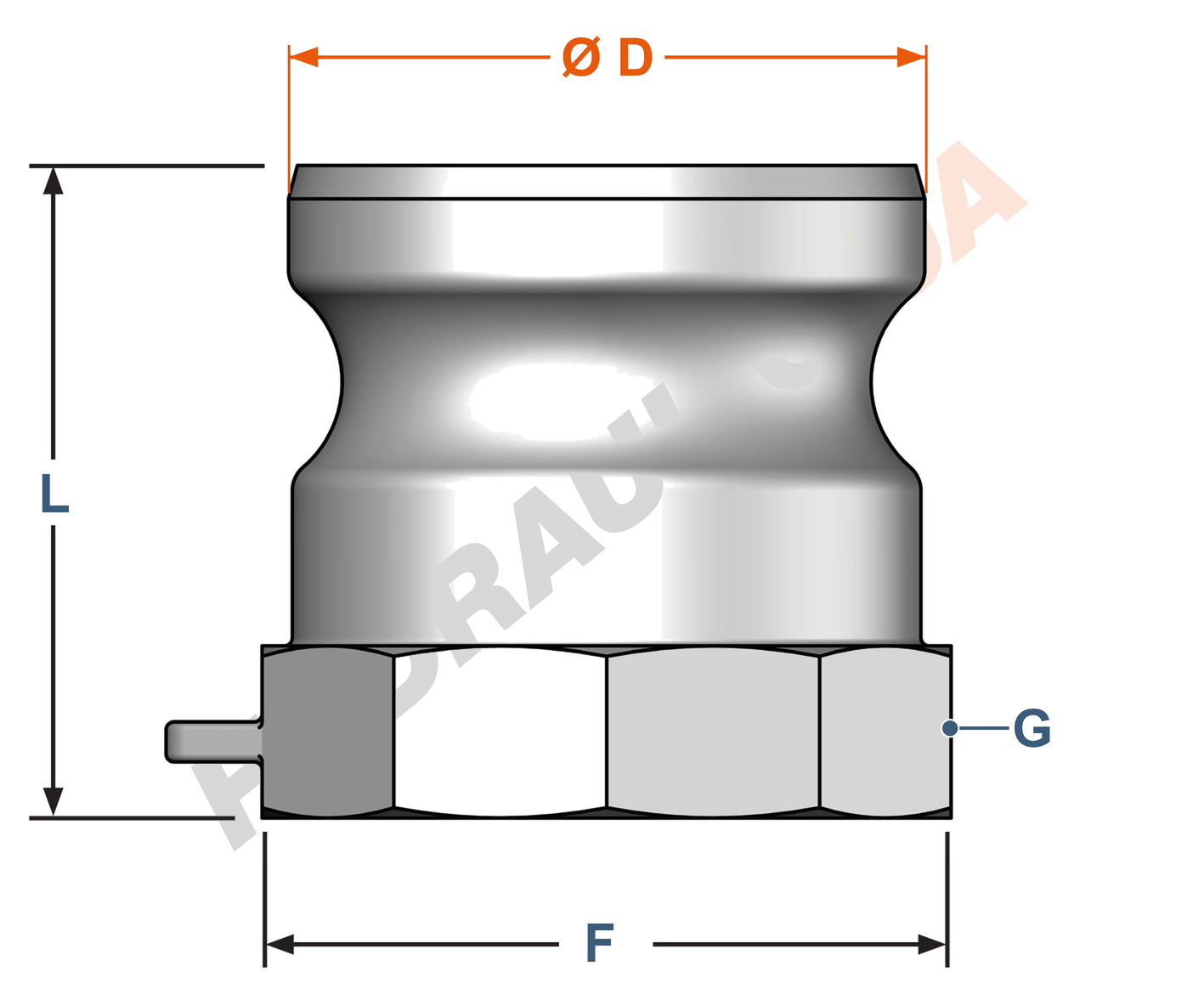

Креслення типу A; розміри в мм. Виділено розмір цього товару, інші рядки ведуть на картки того самого типу й матеріалу.
| Розмір | ДУ | Різьба G (внутр.) | Ø D — Ø з'єднання | Прохід | L — загальна довжина | F — під ключ | Артикул (Латунь) |
|---|---|---|---|---|---|---|---|
| 1/2″ | 12 | G 1/2″ | 24,3 | — | 41 | 35 | 50201008 |
| 3/4″ | 19 | G 3/4″ | 32,1 | 20 | 41 | 35 | 50201012 |
| 1″ | 25 | G 1″ | 36,7 | 24 | 50 | 41 | 50201016 |
| 1 1/4″ | 32 | G 1 1/4″ | 45,5 | 28 | 56 | 48 | 50201020 |
| 1 1/2″ | 40 | G 1 1/2″ | 53,5 | 35 | 57 | 58 | 50201024 |
| 2″ | 50 | G 2″ | 63,0 | 45 | 62 | 69 | 50201032 |
| 2 1/2″ | 63 | G 2 1/2″ | 75,8 | 56 | — | 84 | 50201040 |
| 3″ | 75 | G 3″ | 91,5 | 73 | 71 | 99 | 50201048 |
| 4″ | 100 | G 4″ | 119,5 | 98 | 81 | 129 | 50201064 |
| 5″ | 125 | G 5″ | 145,2 | 125 | 85 | 149 | 50201080 |
| 6″ | 150 | G 6″ | 176,0 | 150 | 86 | 191 | 50201096 |
Розміри орієнтовні: перед замовленням звіряйте з паспортом виробника.
З чим стикується камлок 1/2″
Камлок стикується за принципом «штекер у розетку»: ніпелі A, E, F і пробка DP — це штекерна половина, розетки B, C, D і кришка DC — розеткова. Будь-який штекер заходить у будь-яку розетку того самого розміру, незалежно від того, що в них із тильного боку.
| Підходить | Що це | Наш артикул |
|---|---|---|
| B-050 | B — розетка із зовнішньою різьбою | 50211008 |
| C-050 | C — розетка під рукав | 50221008 |
| D-050 | D — розетка із внутрішньою різьбою | 50231008 |
| DC-050 | DC — кришка на ніпель | 50261008 |
🔴 Окремо про 1/2″. Стандарту на цей розмір не існує — Dixon пише це прямо. Наші 1/2″ і 3/4″ між собою стикуються (геометрія кулачків у них однакова, 1/2″ — це корпус 3/4″ зі звуженим проходом), але з половиною 1/2″ іншого виробника може не зійтися.
Заглушка: вільний ніпель закривають кришкою DC того самого розміру — 50261008. Закритий ніпель не збирає пісок і не псує ущільнювальну поверхню.
Що врахувати
На малих розмірах камлок тримає найбільше в ряді — саме звідси береться «загальна» цифра, яку продавці пишуть на весь асортимент. Для цього розміру вона близька до правди.
Латунь не дає іскри при ударі по сталі й не вступає з нею в термітну реакцію — тому її ставлять на АЗС і паливних складах, де є вимога щодо вибухобезпеки.
Усі розміри типу A з таблицею тиску по чотирьох матеріалах — камлок тип A. Усі розміри з цього матеріалу — З'єднання камлок з латуні. Весь асортимент — Муфти камлок.
