Это двухсоставной камлок-переходник: одна деталь, на которой с двух сторон стоят разные присоединения. Он заменяет две муфты и соединительный ниппель между ними — меньше стыков, меньше мест, где может потечь.
Что с какой стороны
| Сторона 1 | A 3″ — ниппель (кулачковый штуцер) |
| Сторона 2 | A 3″ — ниппель (кулачковый штуцер) |
| Рабочее давление | 9 бар |
| Материал | алюминий |
| Стандарт | EN 14420-7 (DIN 2828) |
Семейство AA — это ниппель с обеих сторон. Оно нужно, чтобы соединить между собой две розетки: например, два рукава, на концах которых стоит тип C.

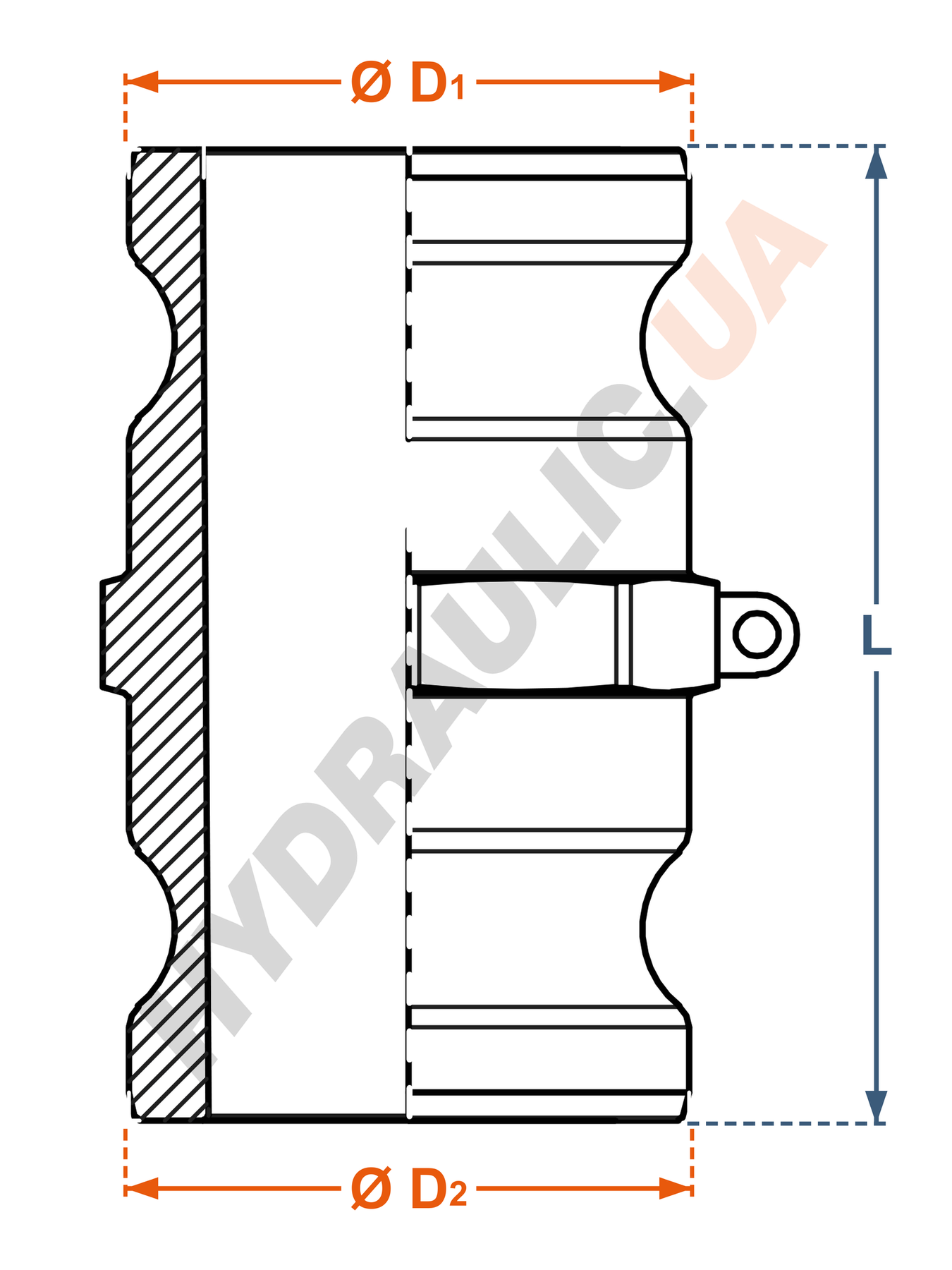

Размеры
Ниппель × ниппель. Таблица — все типоразмеры ряда (9 шт.). Стороны указаны по названию позиции; Ø — наружные диаметры соединений по EN 14420-7, мм.
| Размер | Сторона 1 | Ø сторона 1, мм | Сторона 2 | Ø сторона 2, мм | L, мм (ориентировочно) | Ø D, мм (ориентировочно) | Артикул |
|---|---|---|---|---|---|---|---|
| 1 1/2″ × 1 1/2″ | ниппель A150 (1 1/2″) | 53,5 | ниппель A150 (1 1/2″) | 53,5 | 97 | — | EE50312424 |
| 1 1/2″ × 2″ | ниппель A150 (1 1/2″) | 53,5 | ниппель A200 (2″) | 63,0 | 104 | — | EE50312432 |
| 2″ × 2″ | ниппель A200 (2″) | 63,0 | ниппель A200 (2″) | 63,0 | 109 | — | EE50313232 |
| 2″ × 2 1/2″ | ниппель A200 (2″) | 63,0 | ниппель A250 (2 1/2″) | 75,8 | 109 | — | EE50313240 |
| 2″ × 3″ | ниппель A200 (2″) | 63,0 | ниппель A300 (3″) | 91,5 | 117 | — | EE50313248 |
| 2 1/2″ × 2 1/2″ | ниппель A250 (2 1/2″) | 75,8 | ниппель A250 (2 1/2″) | 75,8 | — | — | EE50314040 |
| 3″ × 3″ | ниппель A300 (3″) | 91,5 | ниппель A300 (3″) | 91,5 | 124 | — | EE50314848 |
| 3″ × 4″ | ниппель A300 (3″) | 91,5 | ниппель A400 (4″) | 119,5 | 114 | — | EE50314864 |
| 4″ × 4″ | ниппель A400 (4″) | 119,5 | ниппель A400 (4″) | 119,5 | 132 | — | EE50316464 |
Размеры ориентировочные. L — общая длина, Ø D — наружный обод розетки без рычагов (только там, где есть розетка): эти цифры взяты из каталогов производителей-аналогов и пересчитаны в мм, это не замер наших изделий. Перед заказом сверяйте с паспортом производителя.
Где работают эти размеры
3″. Три дюйма — второй по ходовости размер. Сливные рукава цистерн, бензовозы, оросительные магистрали, подача бетонной смеси, промышленные перекачивающие насосы.
С чем стыкуется каждая сторона
| Сторона | Это половина | Принимает типы |
|---|---|---|
| A 3″ | штекер | B, C, D, DC того же размера |
| A 3″ | штекер | B, C, D, DC того же размера |
Другие переходники семейства AA
| Артикул | Сторона 1 | Сторона 2 |
|---|---|---|
| EE50312424 | A 1 1/2″ | A 1 1/2″ |
| EE50312432 | A 1 1/2″ | A 2″ |
| EE50313232 | A 2″ | A 2″ |
| EE50313240 | A 2″ | A 2 1/2″ |
| EE50313248 | A 2″ | A 3″ |
| EE50314040 | A 2 1/2″ | A 2 1/2″ |
| EE50314864 | A 3″ | A 4″ |
| EE50316464 | A 4″ | A 4″ |
