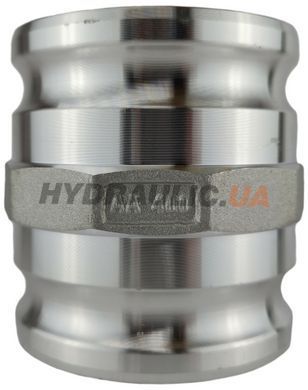

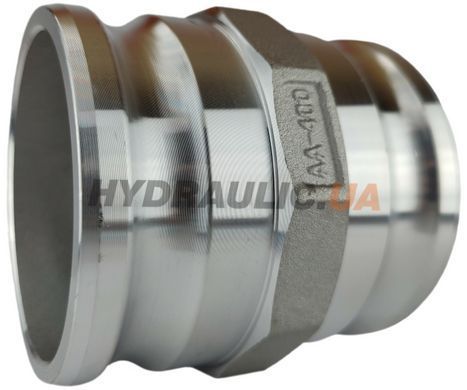

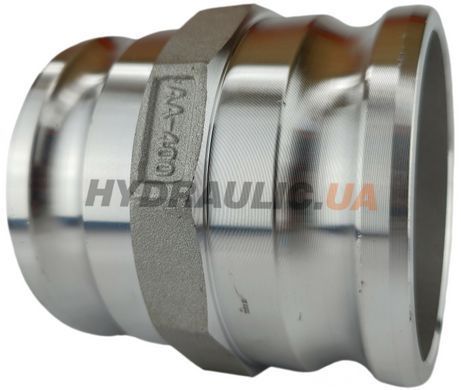

Це двоскладовий камлок-перехідник: одна деталь, на якій з двох боків стоять різні приєднання. Він заміняє дві муфти й з’єднувальний ніпель між ними — менше стиків, менше місць, де може потекти.
Що з якого боку
| Бік 1 | A 4″ — ніпель (кулачковий штуцер) |
| Бік 2 | A 4″ — ніпель (кулачковий штуцер) |
| Стандарт | EN 14420-7 (DIN 2828) |
| Робочий тиск | 7 бар |
| Матеріал | алюміній |
Родина AA — це ніпель з обох боків. Вона потрібна, щоб з’єднати між собою дві розетки: наприклад, два рукави, на кінцях яких стоїть тип C.
Розміри
Ніпель × ніпель. Таблиця — усі типорозміри ряду (9 шт.). Сторони вказані за назвою позиції; Ø — зовнішні діаметри з'єднань за EN 14420-7, мм.
| Розмір | Бік 1 | Ø бік 1, мм | Бік 2 | Ø бік 2, мм | L, мм (орієнтовно) | Ø D, мм (орієнтовно) | Артикул |
|---|---|---|---|---|---|---|---|
| 1 1/2″ × 1 1/2″ | ніпель A150 (1 1/2″) | 53,5 | ніпель A150 (1 1/2″) | 53,5 | 97 | — | EE50312424 |
| 1 1/2″ × 2″ | ніпель A150 (1 1/2″) | 53,5 | ніпель A200 (2″) | 63,0 | 104 | — | EE50312432 |
| 2″ × 2″ | ніпель A200 (2″) | 63,0 | ніпель A200 (2″) | 63,0 | 109 | — | EE50313232 |
| 2″ × 2 1/2″ | ніпель A200 (2″) | 63,0 | ніпель A250 (2 1/2″) | 75,8 | 109 | — | EE50313240 |
| 2″ × 3″ | ніпель A200 (2″) | 63,0 | ніпель A300 (3″) | 91,5 | 117 | — | EE50313248 |
| 2 1/2″ × 2 1/2″ | ніпель A250 (2 1/2″) | 75,8 | ніпель A250 (2 1/2″) | 75,8 | — | — | EE50314040 |
| 3″ × 3″ | ніпель A300 (3″) | 91,5 | ніпель A300 (3″) | 91,5 | 124 | — | EE50314848 |
| 3″ × 4″ | ніпель A300 (3″) | 91,5 | ніпель A400 (4″) | 119,5 | 114 | — | EE50314864 |
| 4″ × 4″ | ніпель A400 (4″) | 119,5 | ніпель A400 (4″) | 119,5 | 132 | — | EE50316464 |
Розміри орієнтовні. L — загальна довжина, Ø D — зовнішній обід розетки без важелів (лише там, де є розетка): ці цифри взято з каталогів виробників-аналогів і перераховано в мм, це не обмір наших виробів. Перед замовленням звіряйте з паспортом виробника.
Де працюють ці розміри
4″. Чотири дюйми — розмір нижнього зливу цистерн, великих зрошувальних магістралей, мулових і шламових ліній. На цьому розмірі вага вже помітна, тому беруть здебільшого алюміній.
З чим стикується кожен бік
| Бік | Це половина | Приймає типи |
|---|---|---|
| A 4″ | штекер | B, C, D, DC того самого розміру |
| A 4″ | штекер | B, C, D, DC того самого розміру |
Інші перехідники родини AA
| Артикул | Бік 1 | Бік 2 |
|---|---|---|
| EE50312424 | A 1 1/2″ | A 1 1/2″ |
| EE50312432 | A 1 1/2″ | A 2″ |
| EE50313232 | A 2″ | A 2″ |
| EE50313240 | A 2″ | A 2 1/2″ |
| EE50313248 | A 2″ | A 3″ |
| EE50314040 | A 2 1/2″ | A 2 1/2″ |
| EE50314848 | A 3″ | A 3″ |
| EE50314864 | A 3″ | A 4″ |
Усі перехідники камлок — у розділі Перехідники камлок.
Докладніше
- Як підібрати камлок — підбір за шість кроків
- Типи камлока A–F, DC, DP — довідка по літерах
