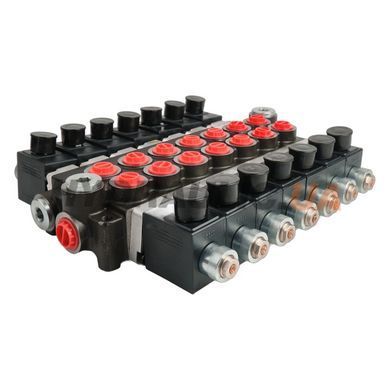

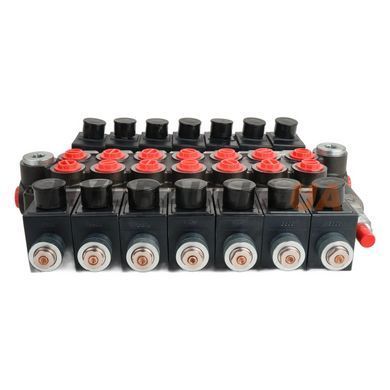

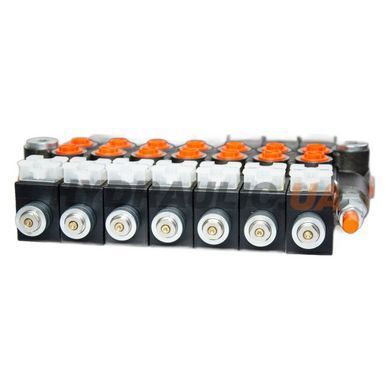

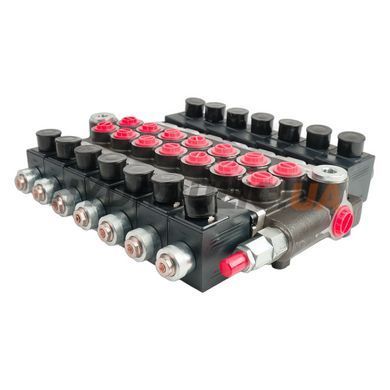

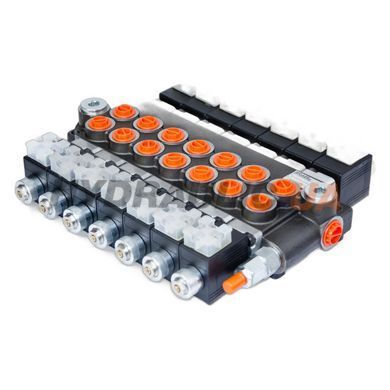

07Z50-AAAAAAA-ES3-12-VDCG — семисекційний моноблочний гідророзподільник Badestnost (Болгарія) серії Z50 з електромагнітним керуванням ES3 на 12 В постійного струму: номінальна витрата 50 л/хв, корпус розрахований на 315 бар на вході. Кожна секція — золотник A (двосторонній, у нейтралі A і B закриті) і дві котушки: подали струм на одну — золотник зсувається в робоче положення, зняли — пружини повертають його в нейтраль. Важелів немає, керування — кнопками, тумблерами з кабіни або контролером. Застосування: дистанційне керування двосторонніми гідроциліндрами й гідромоторами — по одному на секцію.
Роз'єми котушок у комплект не входять — на цей розподільник потрібно 14 шт. (по два на секцію), див. розділ «Роз'єми» нижче.
Як читати артикул 07Z50-AAAAAAA-ES3-12-VDCG
| Позначення | Що означає |
|---|---|
| 07Z50 | 7 секцій, серія Z50; «0» на початку — спільний зворотний клапан на вході |
| AAAAAAA | золотник A на кожній секції — двосторонній, у нейтралі A і B закриті |
| ES3 | електромагнітне керування: два електромагніти односторонньої дії на секцію, пружинне повернення в нейтраль |
| 12-VDC | котушки на 12 В постійного струму під роз'єм ISO 4400 / DIN 43650 A |
| G | різьба портів BSP (трубна циліндрична): P, T — G 1/2″; A, B — G 3/8″ |
Схема золотників
Символи положень за каталогом Badestnost. Пружина під прямокутником — золотник повертається в 0; у виконанні ES3 це роблять пружини електромагнітного приводу, щойно котушку знеструмлено.
- Золотник A: у положенні 1 — P→B, A→T; у 0 — порти A, B, P і T перекриті, олива з насоса проходить каналом N (відкритий центр) на злив; у 2 — P→A, B→T. Положення 1 і 2 вмикає кожне своя котушка.
Електромагнітне керування ES3
| Параметр | Значення |
|---|---|
| Напруга котушки | 12 В DC, допуск ±10 % |
| Потужність котушки | 36 Вт |
| Струм котушки | 3 А |
| Котушок на розподільник | 14 (по 2 на секцію) |
| Струм, якщо всі секції ввімкнено одночасно | до 21 А (у секції під струмом одна котушка) |
| Захист / ізоляція | IP65 / клас H |
| Режим роботи | ПВ 100 % (тривале ввімкнення) |
| Роз'єм | ISO 4400 / EN 175301-803 (DIN 43650 A), 2P+T — не входить у комплект |
| Ручне аварійне керування | штифт у торці кожної котушки |
| Внутрішній перетік A(B)→T | 15 см³/хв при Δp 100 бар |
Робоча зона з електромагнітним керуванням
Корпус Z50 тримає 315 бар, але електромагніт ES3 перемикає золотник проти потоку лише в межах своєї зони: чим більша витрата через секцію, тим нижчий допустимий тиск.
| Витрата через секцію, л/хв | Тиск до, бар |
|---|---|
| до 15 | 250 |
| 30 | 180 |
| 40 | 120 |
| 50 | ≈105 |
За графіком робочої зони ES3 у каталозі Badestnost Z50 (с. 34–35); значення зчитані з графіка — орієнтовні. Якщо системі потрібен тиск вищий, ніж дозволяє зона, — обмежте витрату або візьміть розподільник з ручним керуванням і електродублюванням.
Роз'єми котушок — купуються окремо
Котушки мають штекер ISO 4400 (DIN 43650 A); сам роз'єм із кабельним вводом PG09 виробник у комплект ES3 не кладе. Потрібно 14 роз'ємів — по одному на кожну котушку.
- Роз'єм котушки DIN 43650 A 12 В — підходить до котушок цього розподільника
На сторінці є комплект «розподільник + роз'єм»: він додає один роз'єм, решту 13 шт. додайте в кошик окремо.
Порти й монтаж
| Параметр | Значення |
|---|---|
| Різьба портів | P, T — G 1/2″; A, B — G 3/8″ (BSP) |
| Сервісний порт N | заглушений; під втулку транзиту тиску на наступний розподільник |
| Кріплення | 2 отвори Ø9 |
| Робоча рідина | мінеральна гідравлічна олива, 15–75 мм²/с |
| Температура довкілля з електрокеруванням | від −20 до +50 °C |
Габарити й маса
Корпус за каталогом Badestnost Z50: розміри E і F — у таблиці під кресленням. Корпус намальовано з коробкою важеля (ручне виконання); у ES3 замість неї з обох боків золотника стоять котушки — див. креслення нижче.
Вид уздовж золотника з двома котушками ES3: 272,5 мм, виліт 86,25 мм на кожен бік від корпусу.
Роз'єм ISO 4400 / EN 175301-803 (2P+T): 33 × 30 × 50 мм, кабельний ввід PG09.
| Параметр | 07Z50-AAAAAAA-ES3-12-VDCG |
|---|---|
| Габаритна довжина блока (E) | 308 мм |
| Відстань між крайніми отворами кріплення (F) | 272 мм |
| Довжина по осі золотника з котушками | 272,5 мм |
| Маса корпусу (без котушок) | 11,1 кг |
Перед заміною старого блока звірте відстань між отворами кріплення на машині і місце з боків під котушки — 86,25 мм з кожного боку.
Що ще знадобиться
- Роз'єм котушки DIN 43650 A 12 В — 14 шт. на цей розподільник
- Комплектуючі та аксесуари до гідророзподільників
- Розподільники з ручним керуванням та електродублюванням — якщо потрібен важіль як резерв
- Як розшифрувати артикул гідророзподільника Badestnost
- P40 чи Z50, P80 чи Z80: що змінилось
Питання й відповіді
Чи входять роз'єми котушок у комплект?
Ні. У ES3 виробник постачає котушки без роз'ємів; на 07Z50-AAAAAAA-ES3-12-VDCG потрібно 14 роз'ємів ISO 4400 (DIN 43650 A).
Чи можна перемкнути золотник без живлення?
Так, аварійно: у торці кожної котушки є штифт ручного керування — натисканням він зсуває золотник так само, як котушка під струмом.
Який струм споживає розподільник?
Одна котушка — 3 А при 12 В (36 Вт). У кожній секції одночасно працює лише одна з двох котушок, тож при русі всіх 7 секцій разом — до 21 А.
Чому тиск із ES3 нижчий за 315 бар?
315 бар — межа корпусу. Електромагніт має обмежене зусилля, тому виробник дає робочу зону: до 250 бар при малій витраті, далі тиск знижується зі зростанням витрати — див. таблицю вище.
Чим Z50 відрізняється від P40?
Z50 замінила P40: тиск на вході 315 бар замість 250, кріплення 2 отвори Ø9; крок секцій і різьби портів ті самі.
На який тиск налаштований запобіжний клапан?
Вбудований запобіжний клапан налаштований на заводі на 180 бар; діапазон регулювання в стандартному виконанні — 120–250 бар.
