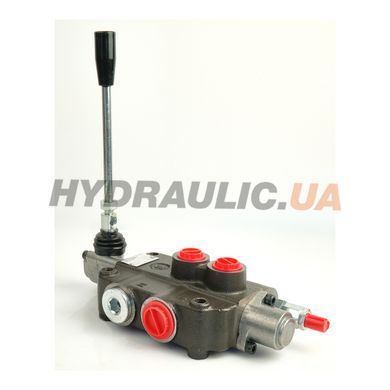

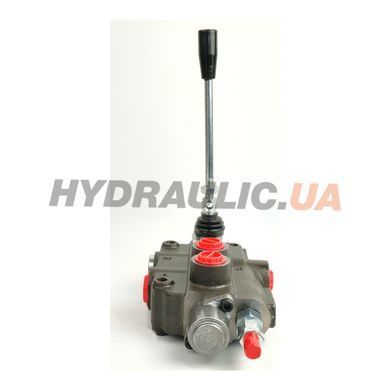

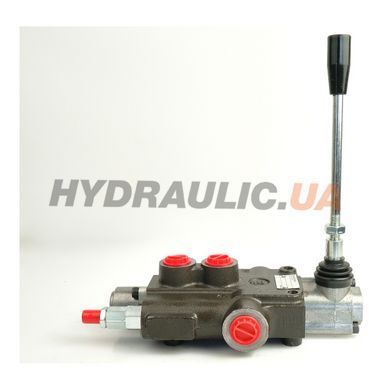

P80-1A8-GKZ1 — односекційний моноблочний гідророзподільник Badestnost (Болгарія) серії P80: номінальна витрата 80 л/хв, максимальний тиск на вході 250 бар, ручне керування важелем. Секція — золотник A (двосторонній, у нейтралі A і B закриті), позиціонер 8 (фіксація в положеннях 0, 1, 2). Застосування: керування двостороннім циліндром.
Як читати артикул P80-1A8-GKZ1
| Позначення | Що означає |
|---|---|
| P80 | 1 секція, серія P80 |
| 1 після дефіса | паралельне підключення секцій |
| A8 | золотник (літера) + позиціонер (цифра) секції — див. таблицю нижче |
| G | різьба портів BSP (трубна циліндрична): P — G1/2; T — G3/4; A, B — G1/2 |
| KZ1 | коробка важеля (KZ) + рукоятка (1); під трос замовляють виконання V1 або ставлять тросовий механізм на місце коробки |
Склад секцій
| Секція | Код | Золотник | Позиціонер |
|---|---|---|---|
| 1 | A8 | A — двосторонній, у нейтралі A і B закриті | 8 — фіксація в положеннях 0, 1, 2 |
Схема золотників
Символи положень за каталогом Badestnost. Над прямокутником — номер положення, під ним — поведінка позиціонера: пружина — з цього положення золотник повертається в 0, помаранчевий ромб — фіксується. Цифри ліворуч — номери секцій.
Як читати схему: кожен прямокутник — одне положення золотника, стрілки показують, куди йде олива. P — вхід від насоса, T — злив у бак, A і B — лінії до циліндра чи гідромотора, N — канал відкритого центру: поки всі золотники в нейтралі, олива проходить ним через розподільник на злив (або на наступний розподільник) і насос працює без навантаження. Щойно золотник зсунуто в робоче положення, канал N перекривається і вся подача йде на споживача.
- Золотник A: у положенні 1 — P→B, A→T; у 0 — порти A, B, P і T перекриті, олива з насоса проходить каналом N (відкритий центр) на злив; у 2 — P→A, B→T.
Габарити
| Параметр | P80-1A8-GKZ1 |
|---|---|
| Габаритна довжина блока | 107 мм |
| Відстань між крайніми отворами кріплення | 65 мм |

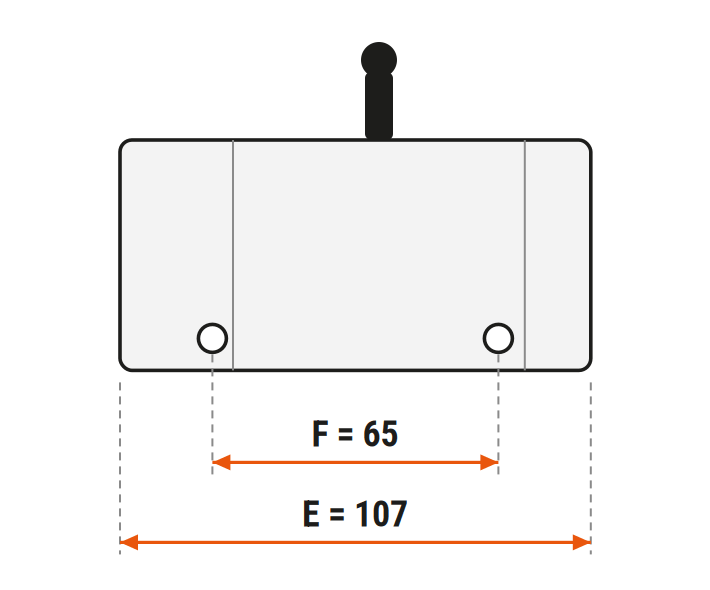

Ескіз схематичний, не в масштабі: E — габаритна довжина блока, F — відстань між крайніми отворами кріплення, мм. Кріплення на 3 точки, на ескізі показано крайні.
Розміри — за каталогом Badestnost P80. Перед заміною старого блока звірте відстань між отворами кріплення на машині.
Статус серії P80 і заміна
Виробник замінив серію P80 серією Z80, на його сайті P80 більше немає. Крок секцій той самий (38 мм), різьби портів однакові, тиск на вході в Z80 — 315 бар. Відрізняється кріплення: у P80 — 3 болти M8, у Z80 — 3 отвори Ø9. Довжина односекційного блока: P80 — 107 мм, Z80 — 111 мм; відстань між крайніми отворами кріплення однакова — 65 мм.
Та сама конфігурація в серії Z80: Z80-A8-GKZ1.
Що ще знадобиться
- Комплектуючі та аксесуари до гідророзподільників — важелі, коробки важелів, ремкомплекти
- Джойстики й троси — для керування з кабіни
- Як розшифрувати артикул гідророзподільника Badestnost
- P40 чи Z50, P80 чи Z80: що змінилось
Питання й відповіді
Що означає позиціонер 8?
Золотник фіксується в положеннях 0, 1 і 2 і залишається в них, доки оператор не перемкне його важелем.
