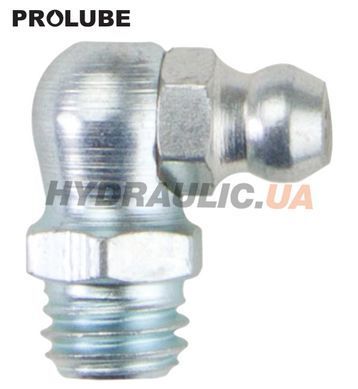

Прес-маслянка кулькова кутова 90° 1/8″×28 BSPT — штуцер подачі пластичного мастила за DIN 71412, форма C, кутова (90°). Різьба 1/8″×28 BSPT, конічна трубна. Виробник — Prolube, Індія; артикул 461-15. Постачається поштучно.
Різьба конічна, тому ущільнення дає сама різьба: маслянка сідає в отвір натягом і не потребує ні шайби, ні герметика. Це ж означає, що в циліндричний отвір 1/8″×28 BSPT вона не піде — перед підбором перевіряють, який отвір у вузлі. Ефективну довжину різьби 3,75 мм звіряють із глибиною отвору: закоротка не дістане до каналу, задовга впреться в дно і не дасть головці сісти. У цій самій різьбі на складі є пряме, 45° і 90° виконання.
Технічні характеристики
| Стандарт | DIN 71412; SAE, BS, JIS, IS |
| Різьба | 1/8″×28 BSPT, конічна трубна |
| Виконання | форма C, кутова (90°) |
| Ефективна довжина різьби | 3,75 мм |
| Довжина хвостовика | 5,5 мм |
| Загальна довжина | 18,0 мм |
| Розмір під ключ | 11,0 мм, шестигранник |
| Робочий тиск | 413 бар (6 000 PSI) |
| Матеріал | сталь EN-1A |
| Термообробка | за SAE J534; торець від 83 HR15N, цементація 0,13–0,23 мм |
| Покриття | жовтий цинк 5 мкм; соляний туман понад 75 год за ASTM B117 |
| Клапан | кульковий зворотний, пружина термооброблена |
| Виробництво | сертифіковано за TS 16949 |
| Пакування | поштучно |
Конструкція
- Кульковий зворотний клапан із термообробленою пружиною. Утримує мастило в каналі й закриває вхід від пилу та вологи між змащуваннями.
- Цементований торець від 83 HR15N. Термообробка за SAE J534, глибина шару 0,13–0,23 мм — кромка головки не збивається муфтою при щозмінному обслуговуванні.
- Жовтий цинк 5 мкм. У соляному тумані за ASTM B117 тримає понад 75 годин до появи червоної іржі.
- Шестигранник 11,0 мм. Монтаж ключем із контролем моменту, без обтискання головки пасатижами.
- Сталь EN-1A. Той самий типорозмір виробник випускає також у нержавіючій сталі 303 і латуні — під харчові та хімічно агресивні середовища.
Де застосовується
Точки змащування з різьбою 1/8″×28 BSPT: вузли з дюймовою трубною різьбою — імпортна техніка британського та індійського походження, компресорне обладнання, промислові редуктори.
Кутове виконання 90° беруть там, де шприц підходить до головки перпендикулярно осі отвору. Якщо підхід обмежений, у цій різьбі є інші два виконання.
Сумісність
Профіль головки стандартний за DIN 71412, тому позиція працює з будь-яким шприцом для змащування — важільним, пневматичним чи акумуляторним — через звичайну чотирипелюсткову муфту. Для щільних вузлів і частого обслуговування беруть захватну муфту: вона фіксується на головці й не зривається під тиском.
Точки на техніці, що працює в пилу або бруді, закривають захисним ковпачком. Зношену або зламану маслянку викручують екстрактором, який заодно відновлює різьбу в отворі.
Обмеження
Робочий тиск 413 бар — це межа для самої маслянки. Пневматичні й акумуляторні шприци розвивають більше, тому подачу ведуть до появи мастила у вузлі, а не «до упору».
Прес-маслянка захищає точку змащування від зовнішнього бруду й вологи, але не ущільнює вузол проти внутрішнього тиску.
