DLHZO-T-040-V73 — сервопропорційний розподільник ATOS прямої дії у гільзовому виконанні, Ду 6 (CETOP 3), з датчиком положення золотника (LVDT) і нульовим перекриттям золотника. Конфігурація 40 — з положенням fail-safe при знятті живлення. Золотник V7 — прогресивна характеристика, 40 л/хв при Δp 70 бар (P-T), до 70 л/хв допустимо. Тиск на P, A, B — до 350 бар, на T — до 210 бар. Вбудованої електроніки немає: розподільник працює з окремим цифровим драйвером ATOS на DIN-рейку або картою осі. Призначений для точного позиціонування й регулювання швидкості в замкненому контурі.
Як читати артикул DLHZO-T-040-V73
| Позначення | Що означає |
|---|---|
| DLHZO | сервопропорційний розподільник у гільзі, Ду 6 |
| T | замкнений контур, один датчик положення LVDT |
| 0 | типорозмір ISO 4401 Ду 6 |
| 40 | конфігурація з fail-safe (положення 1 або 3) |
| V7 | золотник із прогресивною характеристикою, номінал 40 л/хв при Δp 70 бар |
| 3 | варіант положення fail-safe — 3 (A→T і B→T відкриті з обмеженою витратою) |
| — (після «/» порожньо) | без гідравлічних опцій, ущільнення NBR |
Характеристики
| Параметр | Значення |
|---|---|
| Тип | сервопропорційний, прямої дії, гільзовий, з LVDT |
| Витрата (V7, P-T) | 26 л/хв при Δp 30 бар; 40 л/хв при Δp 70 бар; максимум 70 л/хв |
| Тиск | P, A, B — 350 бар; T — 210 бар (250 із зовнішнім дренажем /Y) |
| Час відгуку 0–100 % | ≤ 10 мс |
| Гістерезис / повторюваність | ≤ 0,1 % / ±0,1 % |
| Витоки (V7) | < 200 см³/хв |
| Fail-safe 3 | перехід за 7–10 мс після зняття живлення; A→T 15–30, B→T 10–20 л/хв при Δp 35 бар |
| Соленоїд | 3–3,3 Ом при 20 °C, до 2,6 А, 30 Вт, клас H, ПВ 100 %, IP65 з роз’ємами; роз’єм 666 (3 контакти) |
| Датчик положення | LVDT, живлення ±15 V DC, роз’єм 345 (4 контакти); обидва роз’єми в комплекті |
| Драйвер (окремо) | цифрові на DIN-рейку E-BM-TEB, E-BM-TES, Z-BM-TEZ; у замовленні драйвера вказують повний код розподільника |
| Привалкова площина | ISO 4401-03-02-0-05 (Ду 6, CETOP 3), порти Ø7,5 мм, 4 × OR 108, 4 гвинти M5×50 клас 12.9, 8 Н·м |
| Маса | 2,3 кг |
| Робоча рідина | мінеральні оливи HL, HLP (DIN 51524); чистота ISO 4406 20/18/15, фільтр 10 мкм |
Характеристики — за паспортом ATOS F180 (виконання DLHZO-T під зовнішній драйвер), для виробу в парі з драйвером ATOS.
Габарити

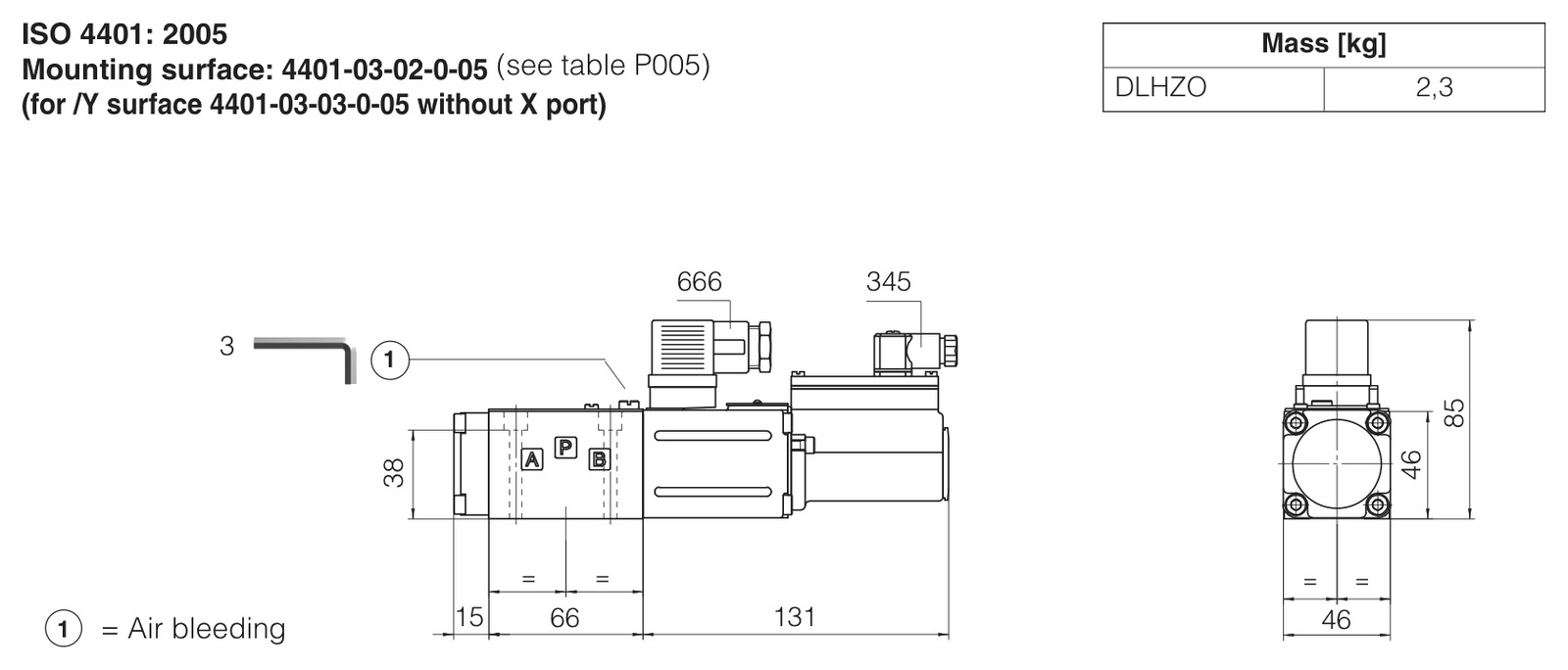

DLHZO-T за паспортом ATOS F180: 15 + 66 + 131 мм, висота 85 мм, маса 2,3 кг; 666 — роз’єм соленоїда, 345 — роз’єм датчика положення, ① — прокачування повітря
Що ще знадобиться
- DLHZO-TEB-…-040-L5 — з вбудованим цифровим драйвером
- Пропорційний розподільник DHZE-A-071-L3 (без датчика положення)
- Компенсатор тиску HC-011/30/M 20 — стабілізує витрату під пропорційним розподільником
Питання й відповіді
Чи є в розподільнику вбудований драйвер?
Ні. DLHZO-T — виконання під зовнішню електроніку: потрібен цифровий драйвер ATOS на DIN-рейку (E-BM-TEB, E-BM-TES) або карта осі Z-BM-TEZ. Варіант із драйвером, вбудованим у корпус, — DLHZO-TEB / TES.
Що означає fail-safe у конфігурації 40?
Коли живлення знято, золотник за 7–10 мс переходить у визначене безпечне положення, а не зупиняється де завгодно. У варіанті 3 порти A і B з'єднуються з T через дроселюючі кромки — навантаження плавно скидається, а не замикається.
