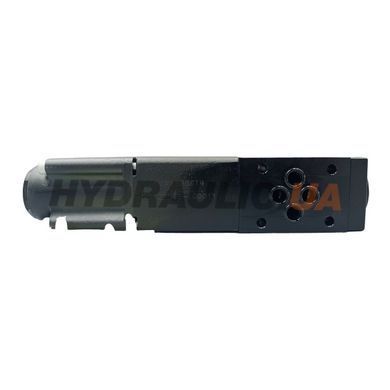

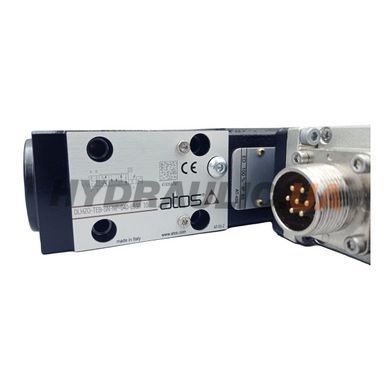

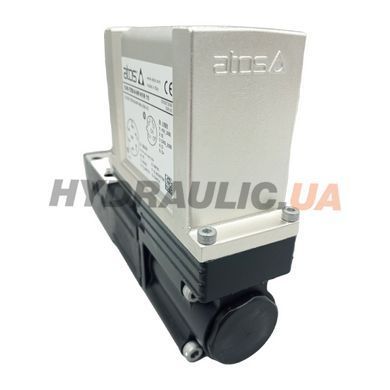

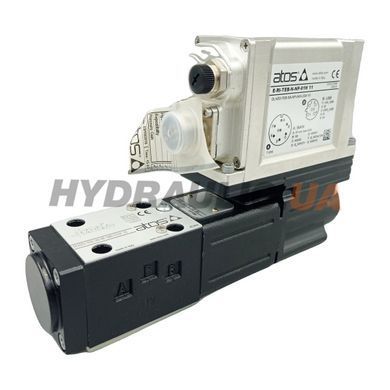

DLHZO-TEB-SN-NP-040-L5 3/I 10 — сервопропорційний гідророзподільник ATOS у гільзовому виконанні з нульовим перекриттям золотника і вбудованим цифровим драйвером. Це вже не «розподільник плюс окрема електроніка»: датчик LVDT міряє фактичне положення золотника, драйвер сам тримає його за сигналом завдання, а заводське налаштування робить апарати взаємозамінними без підстроювання на місці. Нульове перекриття дає лінійну характеристику від самого нуля — саме те, що потрібно для замкнених контурів позиціонування. Номінальна витрата золотника L5 — 28 л/хв при перепаді 70 бар, максимально допустима — 50 л/хв; тиск у портах P, A і B — до 350 бар.
Розшифровка коду DLHZO-TEB-SN-NP-040-L5 3/I 10
- DLHZO — сервопропорційний розподільник ISO 4401 розмір 06
- T — замкнений контур, один датчик положення LVDT
- EB — вбудований цифровий драйвер, базове виконання (ES — повне, з польовими шинами й альтернативним контуром тиску)
- SN — без альтернативного керування тиском чи зусиллям (SP — контроль тиску, SF — зусилля за двома датчиками, SL — за тензодатчиком)
- NP — польової шини немає (BC — CANopen, BP — PROFIBUS DP, EH — EtherCAT, EW — POWERLINK)
- 0 — типорозмір ISO 4401 06
- 40 — конфігурація з аварійною позицією (fail safe) 1 або 3
- L5 — золотник: L — лінійна характеристика, цифра — типорозмір (V — прогресивна, T — нелінійна, D і DT — диференційні)
- 3 — номер аварійної конфігурації
- /I — струмовий сигнал завдання й монітора 4–20 мА (стандарт — напруга ±10 В)
- 10 — номер серії

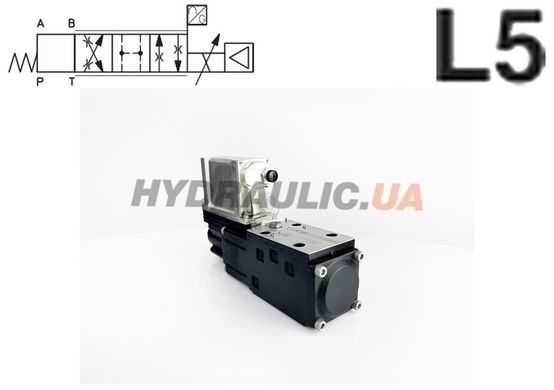

Гідравлічна схема

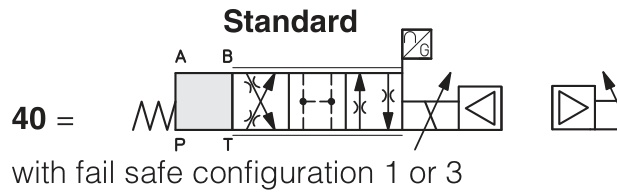

Конфігурація 40 — з аварійною (fail safe) позицією 1 або 3: при зникненні живлення або сигналу золотник іде у визначену безпечну позицію, а не «куди вийде».
Технічні характеристики
| Тип | Сервопропорційний розподільник прямої дії, гільзове виконання, нульове перекриття золотника, із вбудованим цифровим драйвером |
| Типорозмір | ISO 4401 розмір 06 (CETOP 3) |
| Посадкова поверхня | ISO 4401-03-02-0-05 (для опції /Y — 4401-03-03-0-05 без порту X) |
| Конфігурація | 40 — з аварійною (fail safe) позицією |
| Аварійна конфігурація | 3 |
| Золотник | L5 — лінійна характеристика витрати |
| Номінальна витрата при Δp 30 бар (P-T) | 18 л/хв |
| Номінальна витрата при Δp 70 бар (P-T) | 28 л/хв |
| Максимально допустима витрата | 50 л/хв |
| Максимальний тиск у портах P, A, B | 350 бар |
| Максимальний тиск у порту T | 210 бар (250 бар з опцією /Y) |
| Витік при 100 бар (нейтраль) | < 500 см³/хв |
| Час відгуку (сигнал 0–100 %) | ≤ 10 мс |
| Гістерезис | ≤ 0,1 % від максимуму регулювання |
| Повторюваність | ± 0,1 % від максимуму регулювання |
| Температурний дрейф нуля | < 1 % при ΔT 40 °C |
| Датчик положення | один LVDT, замкнений контур |
| Драйвер | вбудований цифровий, виконання TEB (базове), налаштування через USB |
| Живлення | 24 В DC (стабілізоване або випрямлене й відфільтроване), запобіжник 2,5 А із затримкою |
| Сигнал завдання і монітора | 4–20 мА (опція /I) |
| Час готовності після подання живлення | 400–800 мс |
| Польова шина | немає (виконання NP); USB-порт присутній завжди |
| Опір котушки при 20 °C | 3–3,3 Ом |
| Максимальний струм соленоїда | 2,6 А |
| Максимальна потужність | 50 Вт |
| Клас ізоляції | H (180 °C) |
| Ступінь захисту | IP66/IP67 із відповідними роз'ємами |
| Тривалість вмикання | 100 % (тривалий режим) |
| MTTFd за EN ISO 13849 | 150 років |
| Температура довкілля | −20 °C…+60 °C |
| Робоча рідина | мінеральна олива ISO VG 46 |
| Кріплення | 4 гвинти M5×50 класу 12.9, момент 8 Н·м |
| Ущільнення стику | 4 × OR 108, 1 × OR 2025 |
| Діаметр портів A, B, P, T | Ø7,5 мм (макс.); порт Y — Ø3,2 мм (лише для /Y) |
| Маса | 2,3 кг |
Габаритне креслення

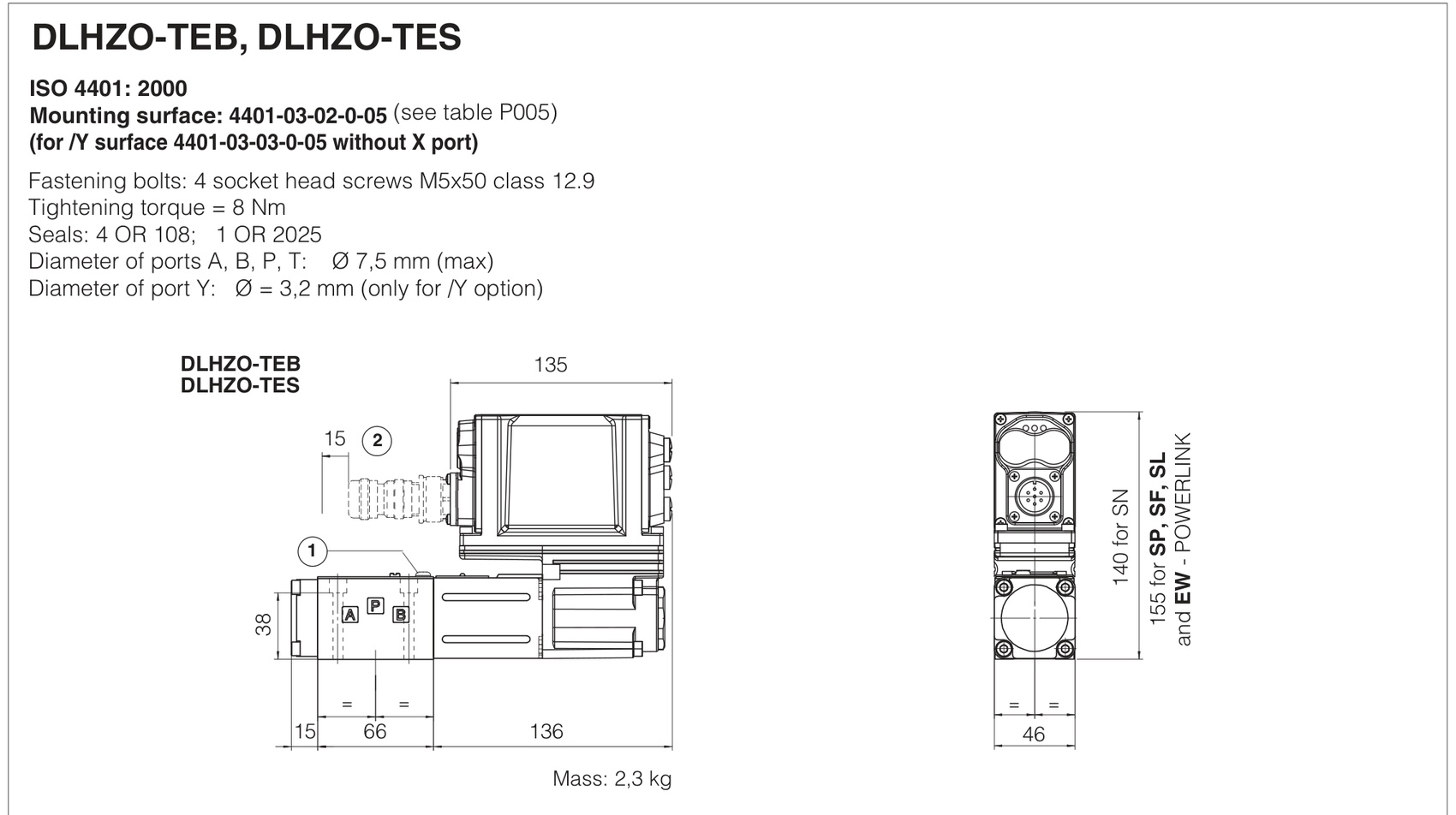

Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Що не входить у комплект
Драйвер тут вбудований — окремий блок електроніки не потрібен. Але відповідні роз'єми не входять у комплект: паспортний ступінь захисту IP66/IP67 досягається лише з правильно змонтованими роз'ємами, їх замовляють окремо. Окремо йдуть також монтажна плита, кріпильні гвинти й ущільнення стику.
Живлення 24 В DC має бути стабілізованим або випрямленим і відфільтрованим; послідовно з драйвером потрібен запобіжник 2,5 А із затримкою спрацювання.
Переваги
- Гістерезис ≤ 0,1 % і повторюваність ± 0,1 % — на порядок точніше за звичайний пропорційний апарат без датчика положення
- Час відгуку ≤ 10 мс на сигналі 0–100 %: апарат встигає за швидкими контурами позиціонування
- Аварійна конфігурація: при втраті живлення золотник іде у визначену безпечну позицію
- Заводське налаштування — апарати взаємозамінні між собою без підстроювання на машині
- Налаштування й діагностика через USB без додаткового програматора
- Температурний дрейф нуля < 1 % при зміні температури на 40 °C
Застосування
Замкнені контури позиціонування й керування швидкістю: гідравлічні преси з програмою ходу, випробувальні стенди, ливарні машини, прокатне обладнання, сервоприводи великих осей. Скрізь, де положення або зусилля треба тримати за сигналом від контролера, а не «на око» дроселем.
Питання і відповіді
Чи потрібен окремий підсилювач або драйвер?
Ні. Драйвер вбудовано в апарат: подаєте 24 В DC і сигнал завдання 4–20 мА — і розподільник працює. Окремий блок електроніки не потрібен.
Чому сигнал саме 4–20 мА, а не ±10 В?
Це виконання /I. Струмовий сигнал не боїться падіння напруги на довгій лінії й обриву: 0 мА — це явна аварія, а не «нуль завдання». Стандартне виконання без /I працює на ±10 В.
Що означає «нульове перекриття»?
Кромки золотника й гільзи збігаються: щойно золотник зрушив із нуля, витрата вже пішла. Це дає лінійність від самого початку шкали, але й помітний внутрішній витік у нейтралі — < 500 см³/хв при 100 бар.
Скільки часу апарат готовий до роботи після вмикання?
400–800 мс від подання 24 В. Увесь цей час струм на котушках нульовий — це треба врахувати в циклограмі машини.
Чи можна замовити виконання з польовою шиною?
Так, але це інший код: NP у нашому коді означає «шини немає». З шиною — BC (CANopen), BP (PROFIBUS DP), EH (EtherCAT) або EW (POWERLINK), і лише у виконанні драйвера ES.
