Z80-A1GKZ1-E — односекційний моноблочний гідророзподільник Badestnost (Болгарія) серії Z80: номінальна витрата 80 л/хв, максимальний тиск на вході 315 бар, ручне керування важелем. Секція — золотник A (двосторонній, у нейтралі A і B закриті), позиціонер 1 (пружинне повернення в нейтраль). Застосування: керування двостороннім циліндром. Суфікс -E — секція з електричним мікровимикачем положення золотника (у каталозі Z80 2026 — позиціонер 1E); як використати сигнал мікровимикача у вашій схемі, підкаже менеджер. Параметри — за каталогом Z80 редакції 2026; якщо на складі корпус попередньої редакції, менеджер повідомить про це до відвантаження.
Як читати артикул Z80-A1GKZ1-E
| Позначення | Що означає |
|---|---|
| Z80 | 1 секція, серія Z80 |
| -E | електричний мікровимикач положення золотника |
| A1 | золотник (літера) + позиціонер (цифра) секції — див. таблицю нижче |
| G | різьба портів BSP (трубна циліндрична): P — G1/2; T — G3/4; A, B — G1/2 |
| KZ1 | коробка важеля (KZ) + рукоятка (1); під трос замовляють виконання V1 або ставлять тросовий механізм на місце коробки |
Склад секцій
| Секція | Код | Золотник | Позиціонер |
|---|---|---|---|
| 1 | A1 | A — двосторонній, у нейтралі A і B закриті | 1 — пружинне повернення в нейтраль |

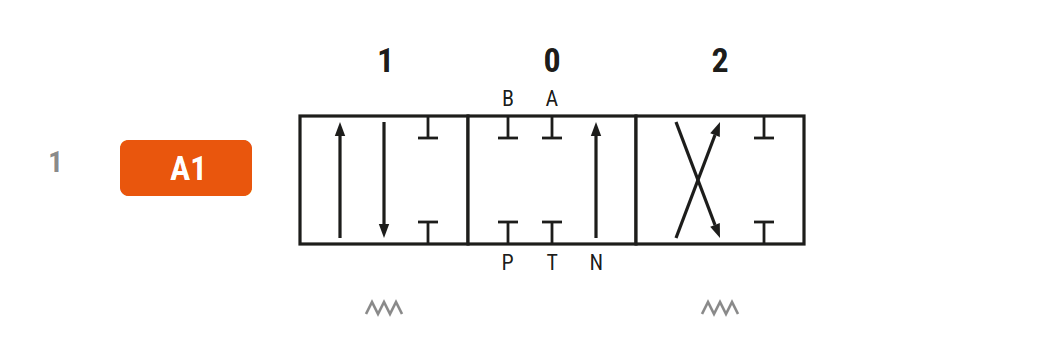

Схема золотників
Символи положень за каталогом Badestnost. Над прямокутником — номер положення, під ним — поведінка позиціонера: пружина — з цього положення золотник повертається в 0, помаранчевий ромб — фіксується. Цифри ліворуч — номери секцій.
Як читати схему: кожен прямокутник — одне положення золотника, стрілки показують, куди йде олива. P — вхід від насоса, T — злив у бак, A і B — лінії до циліндра чи гідромотора, N — канал відкритого центру: поки всі золотники в нейтралі, олива проходить ним через розподільник на злив (або на наступний розподільник) і насос працює без навантаження. Щойно золотник зсунуто в робоче положення, канал N перекривається і вся подача йде на споживача.
- Золотник A: у положенні 1 — P→B, A→T; у 0 — порти A, B, P і T перекриті, олива з насоса проходить каналом N (відкритий центр) на злив; у 2 — P→A, B→T.
Габарити й маса
| Параметр | Z80-A1GKZ1-E |
|---|---|
| Габаритна довжина блока | 111 мм |
| Відстань між крайніми отворами кріплення | 65 мм |
| Маса | 3,9 кг |
Ескіз схематичний, не в масштабі: E — габаритна довжина блока, F — відстань між крайніми отворами кріплення, мм. Кріплення на 3 точки, на ескізі показано крайні.
Розміри — за каталогом Badestnost Z80. Розміри — для базового Z80; габарит виконання з мікровимикачем уточнить менеджер. Перед заміною старого блока звірте відстань між отворами кріплення на машині.
Що ще знадобиться
- Комплектуючі та аксесуари до гідророзподільників — важелі, коробки важелів, ремкомплекти
- Джойстики й троси — для керування з кабіни
- Як розшифрувати артикул гідророзподільника Badestnost
- P40 чи Z50, P80 чи Z80: що змінилось
Питання й відповіді
Чим Z80 відрізняється від P80?
Z80 замінила P80: тиск на вході 315 бар замість 250, кріплення 3 отвори Ø9 (у P80 — 3 болти M8); крок секцій і різьби портів ті самі.
На який тиск налаштований запобіжний клапан?
Вбудований запобіжний клапан налаштований на заводі на 180 бар; діапазон регулювання в стандартному виконанні — 120–250 бар, є виконання на 50–120 і 220–315 бар.
