Z50-K16-GKZ1 — односекційний моноблочний гідророзподільник Badestnost (Болгарія) серії Z50: номінальна витрата 50 л/хв, максимальний тиск на вході 315 бар, ручне керування важелем. Секція — золотник K (4 позиції, 4-та — плаваюча), позиціонер 16 (повернення в нейтраль, фіксація в плаваючому положенні). Застосування: навісне, що має лягати на землю: відвал, щітка.
Як читати артикул Z50-K16-GKZ1
| Позначення | Що означає |
|---|---|
| Z50 | 1 секція, серія Z50 |
| K16 | золотник (літера) + позиціонер (цифра) секції — див. таблицю нижче |
| G | різьба портів BSP (трубна циліндрична): P, T — G1/2; A, B — G3/8 |
| KZ1 | коробка важеля (KZ) + рукоятка (1); під трос замовляють виконання V1 або ставлять тросовий механізм на місце коробки |
Склад секцій
| Секція | Код | Золотник | Позиціонер |
|---|---|---|---|
| 1 | K16 | K — 4 позиції, 4-та — плаваюча | 16 — повернення в нейтраль, фіксація в плаваючому положенні |

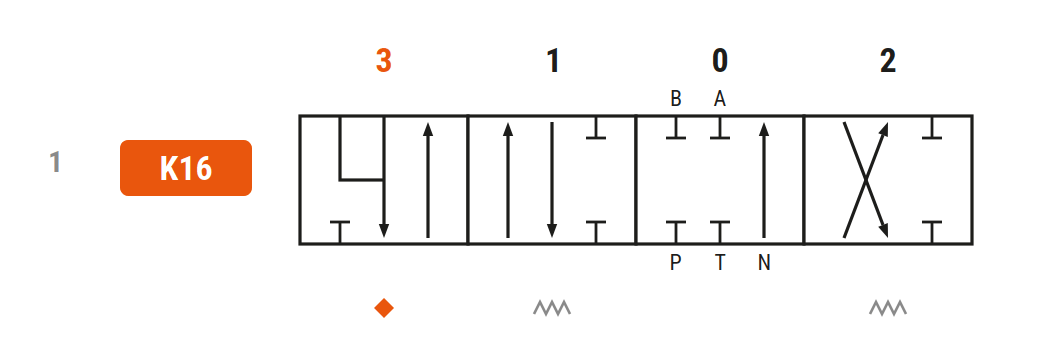

Схема золотників
Символи положень за каталогом Badestnost. Над прямокутником — номер положення, під ним — поведінка позиціонера: пружина — з цього положення золотник повертається в 0, помаранчевий ромб — фіксується. Цифри ліворуч — номери секцій.
Як читати схему: кожен прямокутник — одне положення золотника, стрілки показують, куди йде олива. P — вхід від насоса, T — злив у бак, A і B — лінії до циліндра чи гідромотора, N — канал відкритого центру: поки всі золотники в нейтралі, олива проходить ним через розподільник на злив (або на наступний розподільник) і насос працює без навантаження. Щойно золотник зсунуто в робоче положення, канал N перекривається і вся подача йде на споживача.
- Золотник K: положення 1, 0, 2 — як в A; четверте положення 3 (плаваюче) — за положенням 1, золотник висунутий: A і B з'єднані з T, канал N відкритий.
Габарити й маса
| Параметр | Z50-K16-GKZ1 |
|---|---|
| Габаритна довжина блока | 88 мм |
| Відстань між крайніми отворами кріплення | 60 мм |
| Маса | 2,5 кг |
Ескіз схематичний, не в масштабі: E — габаритна довжина блока, F — відстань між крайніми отворами кріплення, мм.
Розміри — за каталогом Badestnost Z50. Перед заміною старого блока звірте відстань між отворами кріплення на машині.
Що ще знадобиться
- Комплектуючі та аксесуари до гідророзподільників — важелі, коробки важелів, ремкомплекти
- Джойстики й троси — для керування з кабіни
- Як розшифрувати артикул гідророзподільника Badestnost
- Плаваюче положення: які золотники його дають
- P40 чи Z50, P80 чи Z80: що змінилось
Питання й відповіді
Чим Z50 відрізняється від P40?
Z50 замінила P40: тиск на вході 315 бар замість 250, кріплення 2 отвори Ø9 (у P40 — 2 болти M8); крок секцій і різьби портів ті самі.
На який тиск налаштований запобіжний клапан?
Вбудований запобіжний клапан налаштований на заводі на 180 бар; діапазон регулювання в стандартному виконанні — 120–250 бар, є виконання на 50–120 і 220–315 бар.
Для чого плаваюче положення?
У плаваючому положенні обидві лінії з'єднані з баком, і навісне вільно лягає на землю та копіює рельєф: відвал, щітка.
