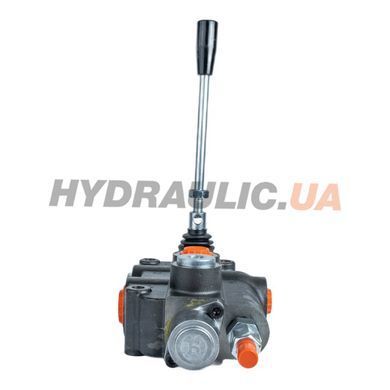

P80-1B1-GKZ1 — односекційний моноблочний гідророзподільник Badestnost (Болгарія) серії P80: номінальна витрата 80 л/хв, максимальний тиск на вході 250 бар, ручне керування важелем. Секція — золотник B (односторонній на лінію A), позиціонер 1 (пружинне повернення в нейтраль). Застосування: керування одностороннім циліндром.
Як читати артикул P80-1B1-GKZ1
| Позначення | Що означає |
|---|---|
| P80 | 1 секція, серія P80 |
| 1 після дефіса | паралельне підключення секцій |
| B1 | золотник (літера) + позиціонер (цифра) секції — див. таблицю нижче |
| G | різьба портів BSP (трубна циліндрична): P — G1/2; T — G3/4; A, B — G1/2 |
| KZ1 | коробка важеля (KZ) + рукоятка (1); під трос замовляють виконання V1 або ставлять тросовий механізм на місце коробки |
Склад секцій
| Секція | Код | Золотник | Позиціонер |
|---|---|---|---|
| 1 | B1 | B — односторонній на лінію A | 1 — пружинне повернення в нейтраль |
Схема золотників

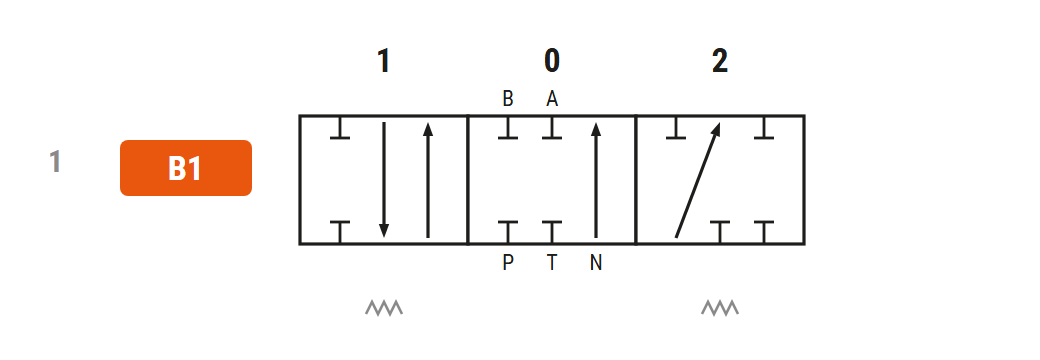

Символи положень за каталогом Badestnost. Над прямокутником — номер положення, під ним — поведінка позиціонера: пружина — з цього положення золотник повертається в 0, помаранчевий ромб — фіксується. Цифри ліворуч — номери секцій.
Як читати схему: кожен прямокутник — одне положення золотника, стрілки показують, куди йде олива. P — вхід від насоса, T — злив у бак, A і B — лінії до циліндра чи гідромотора, N — канал відкритого центру: поки всі золотники в нейтралі, олива проходить ним через розподільник на злив (або на наступний розподільник) і насос працює без навантаження. Щойно золотник зсунуто в робоче положення, канал N перекривається і вся подача йде на споживача.
- Золотник B (односторонній на лінію A, порт B заглушений): у положенні 1 — A з'єднано з T, канал N відкритий; у 0 — лінії перекриті, N відкритий; у 2 — P→A.
Габарити
| Параметр | P80-1B1-GKZ1 |
|---|---|
| Габаритна довжина блока | 107 мм |
| Відстань між крайніми отворами кріплення | 65 мм |
Ескіз схематичний, не в масштабі: E — габаритна довжина блока, F — відстань між крайніми отворами кріплення, мм. Кріплення на 3 точки, на ескізі показано крайні.
Розміри — за каталогом Badestnost P80. Перед заміною старого блока звірте відстань між отворами кріплення на машині.

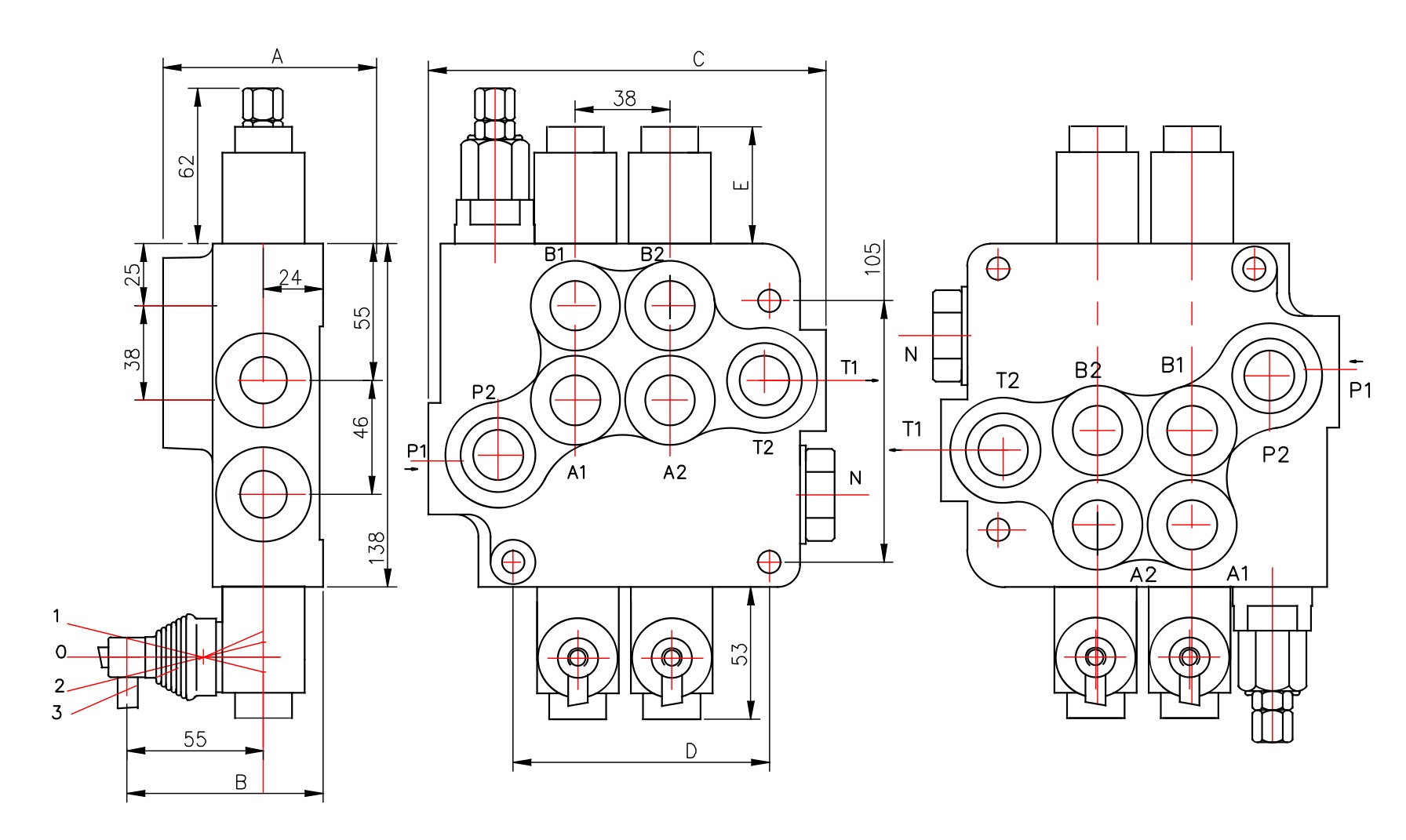

Креслення з каталогу Badestnost P80 (ред. 12.2017): показано двосекційний блок. Розмір C на кресленні — це E в таблиці (габаритна довжина), D — це F (відстань між крайніми отворами кріплення); E на кресленні — висота коробки важеля.
Статус серії P80 і заміна
Виробник замінив серію P80 серією Z80, на його сайті P80 більше немає. Крок секцій той самий (38 мм), різьби портів однакові, тиск на вході в Z80 — 315 бар. Відрізняється кріплення: у P80 — 3 болти M8, у Z80 — 3 отвори Ø9. Довжина односекційного блока: P80 — 107 мм, Z80 — 111 мм; відстань між крайніми отворами кріплення однакова — 65 мм.
