03Z80-1L12L12L12-GKZ1 — трисекційний моноблочний гідророзподільник Badestnost (Болгарія) серії Z80: номінальна витрата 80 л/хв, максимальний тиск на вході 315 бар, ручне керування важелями. Секції 1–3 — золотник L (4 позиції, 4-та — плаваюча), позиціонер 12 (повернення в нейтраль, фіксація в плаваючому положенні). Застосування: навісне, що має лягати на землю: відвал, щітка. Параметри — за каталогом Z80 редакції 2026; якщо на складі корпус попередньої редакції, менеджер повідомить про це до відвантаження.
Як читати артикул 03Z80-1L12L12L12-GKZ1
| Позначення | Що означає |
|---|---|
| 03Z80 | 3 секції, серія Z80; «0» на початку — спільний зворотний клапан (без «0» — клапан на кожній секції) |
| 1 після дефіса | паралельне підключення секцій |
| L12 | золотник (літера) + позиціонер (цифра) на кожну секцію — див. таблицю нижче |
| G | різьба портів BSP (трубна циліндрична): P — G1/2; T — G3/4; A, B — G1/2 |
| KZ1 | коробка важеля (KZ) + рукоятка (1); під трос замовляють виконання V1 або ставлять тросовий механізм на місце коробки |
Склад секцій
| Секція | Код | Золотник | Позиціонер |
|---|---|---|---|
| 1–3 | L12 | L — 4 позиції, 4-та — плаваюча | 12 — повернення в нейтраль, фіксація в плаваючому положенні |

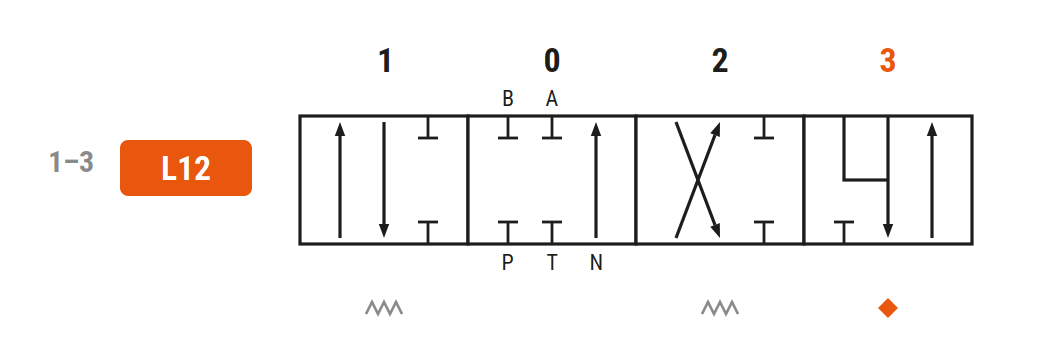

Схема золотників
Символи положень за каталогом Badestnost. Над прямокутником — номер положення, під ним — поведінка позиціонера: пружина — з цього положення золотник повертається в 0, помаранчевий ромб — фіксується. Цифри ліворуч — номери секцій.
Як читати схему: кожен прямокутник — одне положення золотника, стрілки показують, куди йде олива. P — вхід від насоса, T — злив у бак, A і B — лінії до циліндра чи гідромотора, N — канал відкритого центру: поки всі золотники в нейтралі, олива проходить ним через розподільник на злив (або на наступний розподільник) і насос працює без навантаження. Щойно золотник зсунуто в робоче положення, канал N перекривається і вся подача йде на споживача.
- Золотник L: положення 1, 0, 2 — як в A; четверте положення 3 (плаваюче) — за положенням 2, золотник утоплений: A і B з'єднані з T, канал N відкритий.
Габарити й маса
| Параметр | 03Z80-1L12L12L12-GKZ1 |
|---|---|
| Габаритна довжина блока | 198 мм |
| Відстань між крайніми отворами кріплення | 141 мм |
| Маса | 9,05 кг |
Ескіз схематичний, не в масштабі: E — габаритна довжина блока, F — відстань між крайніми отворами кріплення, мм. Кріплення на 3 точки, на ескізі показано крайні.
Розміри — за каталогом Badestnost Z80 (блок зі спільним зворотним клапаном). Перед заміною старого блока звірте відстань між отворами кріплення на машині.
Що ще знадобиться
- Комплектуючі та аксесуари до гідророзподільників — важелі, коробки важелів, ремкомплекти
- Джойстики й троси — для керування з кабіни
- Як розшифрувати артикул гідророзподільника Badestnost
- Плаваюче положення: які золотники його дають
- P40 чи Z50, P80 чи Z80: що змінилось
Питання й відповіді
Чим Z80 відрізняється від P80?
Z80 замінила P80: тиск на вході 315 бар замість 250, кріплення 3 отвори Ø9 (у P80 — 3 болти M8); крок секцій і різьби портів ті самі.
На який тиск налаштований запобіжний клапан?
Вбудований запобіжний клапан налаштований на заводі на 180 бар; діапазон регулювання в стандартному виконанні — 120–250 бар, є виконання на 50–120 і 220–315 бар.
Для чого плаваюче положення?
У плаваючому положенні обидві лінії з'єднані з баком, і навісне вільно лягає на землю та копіює рельєф: відвал, щітка.
