02Z80-1D1A1-GKZ1 — двосекційний моноблочний гідророзподільник Badestnost (Болгарія) серії Z80: номінальна витрата 80 л/хв, максимальний тиск на вході 315 бар, ручне керування важелями. Секція 1 — золотник D (у нейтралі A і B з'єднані з баком (плаваючий у нейтралі)), позиціонер 1 (пружинне повернення в нейтраль); секція 2 — золотник A (двосторонній, у нейтралі A і B закриті), позиціонер 1 (пружинне повернення в нейтраль). Застосування: керування гідромотором; керування двостороннім циліндром. Параметри — за каталогом Z80 редакції 2026; якщо на складі корпус попередньої редакції, менеджер повідомить про це до відвантаження.
Як читати артикул 02Z80-1D1A1-GKZ1
| Позначення | Що означає |
|---|---|
| 02Z80 | 2 секції, серія Z80; «0» на початку — спільний зворотний клапан (без «0» — клапан на кожній секції) |
| 1 після дефіса | паралельне підключення секцій |
| D1 A1 | золотник (літера) + позиціонер (цифра) на кожну секцію — див. таблицю нижче |
| G | різьба портів BSP (трубна циліндрична): P — G1/2; T — G3/4; A, B — G1/2 |
| KZ1 | коробка важеля (KZ) + рукоятка (1); під трос замовляють виконання V1 або ставлять тросовий механізм на місце коробки |
Склад секцій
| Секція | Код | Золотник | Позиціонер |
|---|---|---|---|
| 1 | D1 | D — у нейтралі A і B з'єднані з баком (плаваючий у нейтралі) | 1 — пружинне повернення в нейтраль |
| 2 | A1 | A — двосторонній, у нейтралі A і B закриті | 1 — пружинне повернення в нейтраль |

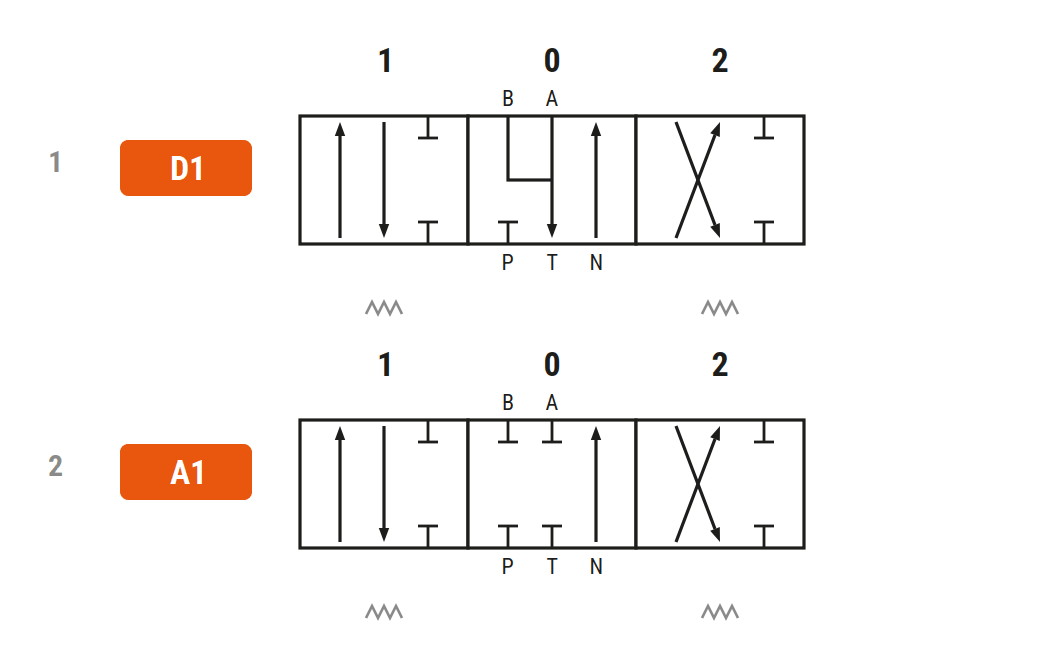

Схема золотників
Символи положень за каталогом Badestnost. Над прямокутником — номер положення, під ним — поведінка позиціонера: пружина — з цього положення золотник повертається в 0, помаранчевий ромб — фіксується. Цифри ліворуч — номери секцій.
Як читати схему: кожен прямокутник — одне положення золотника, стрілки показують, куди йде олива. P — вхід від насоса, T — злив у бак, A і B — лінії до циліндра чи гідромотора, N — канал відкритого центру: поки всі золотники в нейтралі, олива проходить ним через розподільник на злив (або на наступний розподільник) і насос працює без навантаження. Щойно золотник зсунуто в робоче положення, канал N перекривається і вся подача йде на споживача.
- Золотник D: у положеннях 1 і 2 — як A (P→B, A→T і P→A, B→T); у 0 — A і B з'єднані з T, канал N відкритий.
- Золотник A: у положенні 1 — P→B, A→T; у 0 — порти A, B, P і T перекриті, олива з насоса проходить каналом N (відкритий центр) на злив; у 2 — P→A, B→T.
Габарити й маса
| Параметр | 02Z80-1D1A1-GKZ1 |
|---|---|
| Габаритна довжина блока | 160 мм |
| Відстань між крайніми отворами кріплення | 103 мм |
| Маса | 6,75 кг |
Ескіз схематичний, не в масштабі: E — габаритна довжина блока, F — відстань між крайніми отворами кріплення, мм. Кріплення на 3 точки, на ескізі показано крайні.
Розміри — за каталогом Badestnost Z80 (блок зі спільним зворотним клапаном). Перед заміною старого блока звірте відстань між отворами кріплення на машині.
Що ще знадобиться
- Комплектуючі та аксесуари до гідророзподільників — важелі, коробки важелів, ремкомплекти
- Джойстики й троси — для керування з кабіни
- Як розшифрувати артикул гідророзподільника Badestnost
- Плаваюче положення: які золотники його дають
- P40 чи Z50, P80 чи Z80: що змінилось
Питання й відповіді
Чим Z80 відрізняється від P80?
Z80 замінила P80: тиск на вході 315 бар замість 250, кріплення 3 отвори Ø9 (у P80 — 3 болти M8); крок секцій і різьби портів ті самі.
На який тиск налаштований запобіжний клапан?
Вбудований запобіжний клапан налаштований на заводі на 180 бар; діапазон регулювання в стандартному виконанні — 120–250 бар, є виконання на 50–120 і 220–315 бар.
Що дає золотник D?
У нейтралі лінії A і B з'єднані з баком. Таку секцію ставлять на гідромотор.
