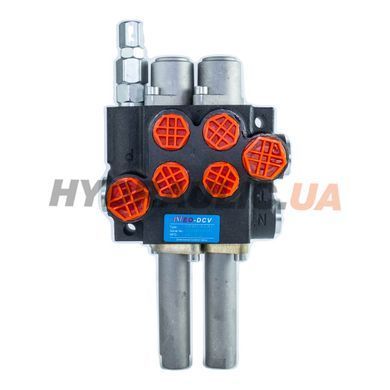

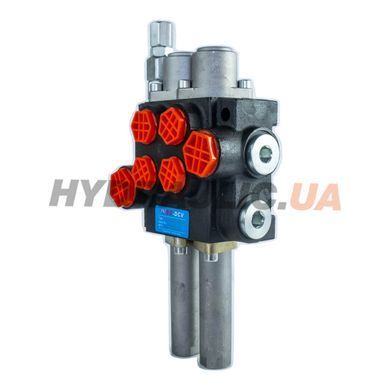

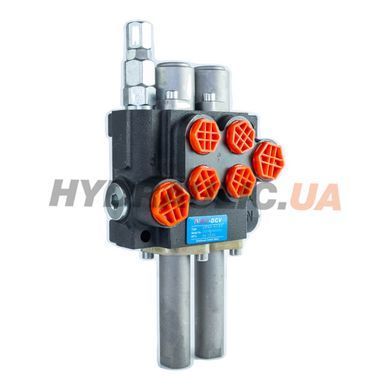

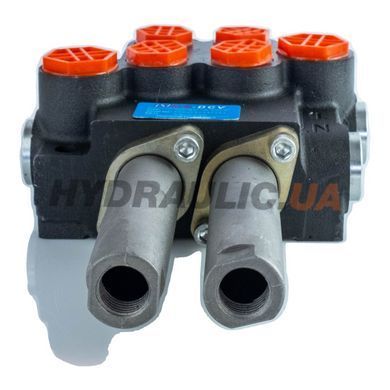

CHN-2P40-A1A1 — моноблочний гідророзподільник AmberLine (Китай) у виконанні під розміри серії P40: двосекційний, ручне керування важелями, номінальна витрата 40 л/хв, номінальний тиск 200 бар, максимальний 315 бар. Крок секцій і різьби портів — як у Badestnost P40; кріплення — 2 отвори Ø9. Застосування: керування двостороннім циліндром.
Як читати артикул CHN-2P40-A1A1
| Позначення | Що означає |
|---|---|
| 2P40 | 2 секції, серія P40 |
| A1 | A1: золотник двосторонній, у нейтралі A і B закриті, позиціонер 1 (пружинне повернення в нейтраль) |
| G | різьба портів BSP (трубна циліндрична): P, T — G1/2; A, B — G3/8 |
Склад секцій і позиціонери AmberLine менеджер звірить перед відвантаженням.
Схема золотників
Символи положень золотника за буквою в артикулі; позиціонери AmberLine на схемі не показані.
Як читати схему: кожен прямокутник — одне положення золотника, стрілки показують, куди йде олива. P — вхід від насоса, T — злив у бак, A і B — лінії до циліндра чи гідромотора, N — канал відкритого центру: поки всі золотники в нейтралі, олива проходить ним через розподільник на злив (або на наступний розподільник) і насос працює без навантаження. Щойно золотник зсунуто в робоче положення, канал N перекривається і вся подача йде на споживача.
- Золотник A: у положенні 1 — P→B, A→T; у 0 — порти A, B, P і T перекриті, олива з насоса проходить каналом N (відкритий центр) на злив; у 2 — P→A, B→T.
Що ще знадобиться
- Комплектуючі та аксесуари до гідророзподільників — важелі, коробки важелів, ремкомплекти
- Джойстики й троси — для керування з кабіни
- Як розшифрувати артикул гідророзподільника Badestnost
- P40 чи Z50, P80 чи Z80: що змінилось
Питання й відповіді
Це Badestnost?
Ні. Це AmberLine (Китай) у виконанні під розміри P40: крок секцій і різьби портів такі самі, як у Badestnost P40. Кріплення інше: 2 отвори Ø9 замість 2 болтів M8. Довжина блока — 131,5 мм проти 129 мм у Badestnost.
