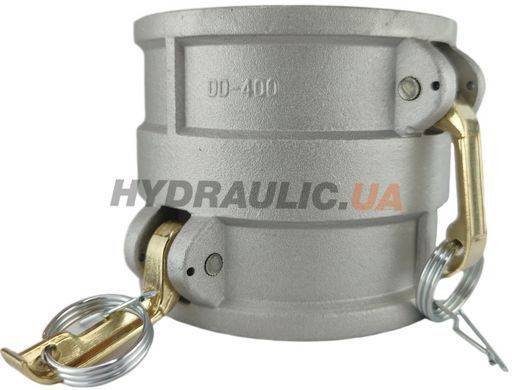

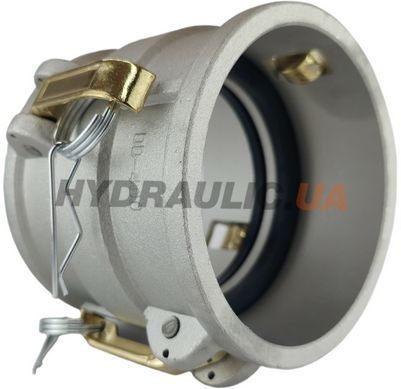

Це двоскладовий камлок-перехідник: одна деталь, на якій з двох боків стоять різні приєднання. Він заміняє дві муфти й з’єднувальний ніпель між ними — менше стиків, менше місць, де може потекти.
Що з якого боку
| Бік 1 | D 4″ — розетка D400 (камлок 100) |
| Бік 2 | D 4″ — розетка D400 (камлок 100) |
| Стандарт | EN 14420-7 (DIN 2828) |
| Робочий тиск | 7 бар |
| Матеріал | алюміній |
Родина DD — це розетка з обох боків. Вона з’єднує між собою два ніпелі: наприклад, рукав із типом E і патрубок із типом A.
Розміри
Розетка × розетка. Таблиця — усі типорозміри ряду (6 шт.). Сторони вказані за назвою позиції; Ø — зовнішні діаметри з'єднань за EN 14420-7, мм.
| Розмір | Бік 1 | Ø бік 1, мм | Бік 2 | Ø бік 2, мм | L, мм (орієнтовно) | Ø D, мм (орієнтовно) | Артикул |
|---|---|---|---|---|---|---|---|
| 1 1/2″ × 1 1/2″ | розетка D150 (1 1/2″) | 54,0 | розетка D150 (1 1/2″) | 54,0 | 132 | 66 | EE50372424 |
| 2″ × 2″ | розетка D200 (2″) | 63,8 | розетка D200 (2″) | 63,8 | 140 | 76 | EE50373232 |
| 2″ × 3″ | розетка D200 (2″) | 63,8 | розетка D300 (3″) | 92,2 | — | — | EE50373248 |
| 3″ × 3″ | розетка D300 (3″) | 92,2 | розетка D300 (3″) | 92,2 | 151 | 105 | EE50374848 |
| 3″ × 4″ | розетка D300 (3″) | 92,2 | розетка D400 (4″) | 120,2 | 160 | 136 | EE50374864 |
| 4″ × 4″ | розетка D400 (4″) | 120,2 | розетка D400 (4″) | 120,2 | 162 | 136 | EE50376464 |
Розміри орієнтовні. L — загальна довжина, Ø D — зовнішній обід розетки без важелів (лише там, де є розетка): ці цифри взято з каталогів виробників-аналогів і перераховано в мм, це не обмір наших виробів. Перед замовленням звіряйте з паспортом виробника.
Де працюють ці розміри
4″. Чотири дюйми — розмір нижнього зливу цистерн, великих зрошувальних магістралей, мулових і шламових ліній. На цьому розмірі вага вже помітна, тому беруть здебільшого алюміній.
З чим стикується кожен бік
| Бік | Це половина | Приймає типи |
|---|---|---|
| D 4″ | розетка | A, E, F, DP того самого розміру |
| D 4″ | розетка | A, E, F, DP того самого розміру |
Інші перехідники родини DD
| Артикул | Бік 1 | Бік 2 |
|---|---|---|
| EE50372424 | D 1 1/2″ | D 1 1/2″ |
| EE50373232 | D 2″ | D 2″ |
| EE50373248 | D 2″ | D 3″ |
| EE50374848 | D 3″ | D 3″ |
| EE50374864 | D 3″ | D 4″ |
