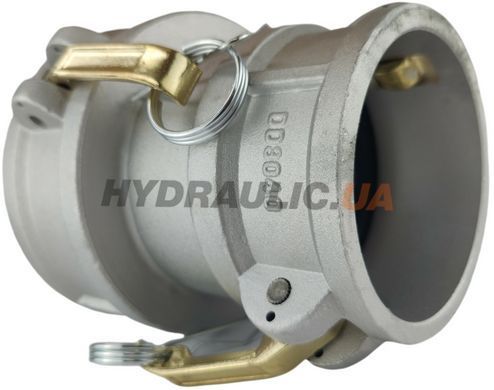

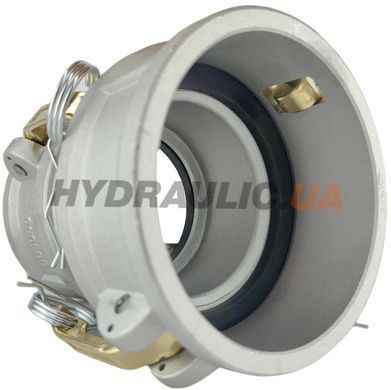

Це двоскладовий камлок-перехідник: одна деталь, на якій з двох боків стоять різні приєднання. Він заміняє дві муфти й з’єднувальний ніпель між ними — менше стиків, менше місць, де може потекти.
Що з якого боку
| Бік 1 | D 3″ — розетка з внутрішньою різьбою |
| Бік 2 | D 4″ — розетка з внутрішньою різьбою |
| Стандарт | EN 14420-7 (DIN 2828) |
| Робочий тиск | 7 бар |
| Матеріал | алюміній |
🔴 Це перехід між розмірами: 3″ → 4″. Робочий тиск такого з’єднання рахується за меншим із двох боків — ланцюг не міцніший за свою слабку ланку. У характеристиці вказано вже перераховане значення.
Родина DD — це розетка з обох боків. Вона з’єднує між собою два ніпелі: наприклад, рукав із типом E і патрубок із типом A.
Де працюють ці розміри
3″. Три дюйми — другий за ходовістю розмір. Зливні рукави цистерн, бензовози, зрошувальні магістралі, подача бетонної суміші, промислові перекачувальні насоси.
4″. Чотири дюйми — розмір нижнього зливу цистерн, великих зрошувальних магістралей, мулових і шламових ліній. На цьому розмірі вага вже помітна, тому беруть здебільшого алюміній.
Цей перехідник зшиває дві різні лінії в одну без проміжних муфт — менше стиків, менше місць, де може потекти.
З чим стикується кожен бік
| Бік | Це половина | Приймає типи |
|---|---|---|
| D 3″ | розетка | A, E, F, DP того самого розміру |
| D 4″ | розетка | A, E, F, DP того самого розміру |
Інші перехідники родини DD
| Артикул | Бік 1 | Бік 2 |
|---|---|---|
| EE50372424 | D 1 1/2″ | D 1 1/2″ |
| EE50373232 | D 2″ | D 2″ |
| EE50373248 | D 2″ | D 3″ |
| EE50374848 | D 3″ | D 3″ |
| EE50376464 | D 4″ | D 4″ |
Усі перехідники камлок — у розділі Перехідники камлок.
