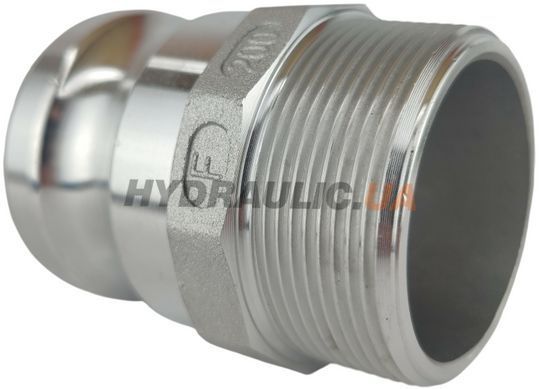

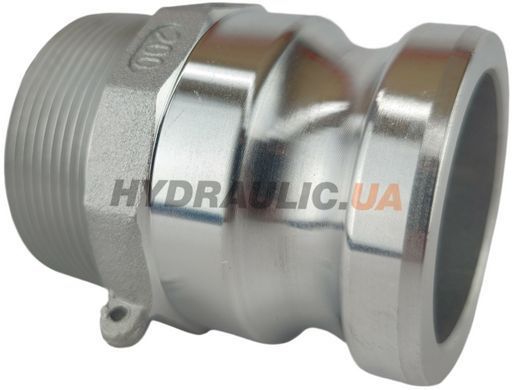

Камлок тип F200 (2″) — ниппель (папа) с наружной резьбой, алюминий. Стыкуется с типами B, C, D, DC того же размера: соединение делается руками за несколько секунд, без инструмента. Как устроен и где ставится — камлок тип F.
🔴 Два дюйма — самый ходовой размер камлока. Это стандарт бензовозов, топливных мини-заправок, оросительных магистралей, линий AdBlue, пивоварен и пищевых производств. Если вы не знаете, какой размер у вас, вероятнее всего это 2″.
В обиходе этот размер называют «камлок 50» — по внутреннему диаметру рукава в миллиметрах. Это та же деталь.
⚠️ F или A? У типа F резьба наружная — он вкручивается в отверстие. У типа A внутренняя — он накручивается на патрубок. Ошибка между ними — самая частая в группе.
Параметры этого исполнения
| Размер | 2″ · ДУ 50 |
| Кличка | камлок 50 |
| Рабочее давление | 17 бар |
| Резьба | BSPT 2″ |
| Тип резьбы | коническая BSPT — наружная |
| Ø канавки под кулачки | 52.5 мм |
| Наружный Ø | 63.1 мм |
| Длина | 47.5 мм |
| Материал корпуса | алюминий |
| Стандарт | EN 14420-7 (DIN 2828) |
| Производитель | HYDROSCAND |
| Страна производства | Швеция |
Давление 17 бар — это значение именно для этого размера и материала по каталогу производителя LMC. Общую цифру «18 бар», которую обычно пишут на весь ряд, даёт рейтинг малых металлических размеров; на больших и на пластике он в разы ниже. Указанное давление — рабочее, при комнатной температуре: с нагревом допустимое давление снижается.
Чертёж и размеры
Чертёж типа F; размеры в мм. Выделен размер этого товара, остальные строки ведут на карточки того же типа и материала.
| Размер | ДУ | Резьба G (наруж.) | Ø D — Ø соединения | H — длина корпуса | L — общая длина | F — под ключ | Артикул (Алюминий) |
|---|---|---|---|---|---|---|---|
| 1/2″ | 12 | G 1/2″ | 24,3 | 26 | 53 | 26,6 | 50250008 |
| 3/4″ | 19 | G 3/4″ | 32,1 | 26 | 55 | 32,4 | 50250012 |
| 1″ | 25 | G 1″ | 36,7 | 34,8 | 67,8 | 38,5 | 50250016 |
| 1 1/4″ | 32 | G 1 1/4″ | 45,5 | 40 | 78 | 47 | 50250020 |
| 1 1/2″ | 40 | G 1 1/2″ | 53,5 | 41 | 76 | 56 | 50250024 |
| 2″ | 50 | G 2″ | 63,0 | 46 | 83,5 | 65 | 50250032 |
| 2 1/2″ | 63 | G 2 1/2″ | 75,8 | 50 | 97 | 80 | 50250040 |
| 3″ | 75 | G 3″ | 91,5 | 48 | 99 | 95 | 50250048 |
| 4″ | 100 | G 4″ | 119,5 | 53,8 | 105,8 | 122,5 | 50250064 |
| 5″ | 125 | G 5″ | 145,2 | 57 | 112,5 | 150 | 50250080 |
| 6″ | 150 | G 6″ | 176,0 | 57,3 | 120,3 | 181 | 50250096 |
Размеры ориентировочные: перед заказом сверяйте с паспортом производителя.
С чем стыкуется камлок 2″
Камлок стыкуется по принципу «штекер в розетку»: ниппели A, E, F и пробка DP — это штекерная половина, розетки B, C, D и крышка DC — розеточная. Любой штекер заходит в любую розетку того же размера, независимо от того, что у них с тыльной стороны.
| Подходит | Что это | Наш артикул |
|---|---|---|
| B-200 | B — розетка с наружной резьбой | 50210032 |
| C-200 | C — розетка под рукав | 50220032 |
| D-200 | D — розетка с внутренней резьбой | 50230032 |
| DC-200 | DC — крышка на ниппель | 50260032 |
Заглушка: свободный ниппель закрывают крышкой DC того же размера — 50260032. Закрытый ниппель не собирает песок и не портит уплотнительную поверхность.
Что учесть
На малых размерах камлок держит больше всего в ряду — именно отсюда берётся «общая» цифра, которую продавцы пишут на весь ассортимент. Для этого размера она близка к правде.
🔴 Алюминий не держит кислоты, щёлочи и морскую воду — корродирует изнутри и сдаёт без предупреждения. На взрывоопасных площадках под топливо чаще требуют латунь: алюминий в паре с ржавой сталью способен запустить термитную реакцию свыше 2 000 °C. Обычной искры от удара он не даёт — как и латунь, это цветной металл.
Все размеры типа F с таблицей давления по четырём материалам — камлок тип F. Все размеры из этого материала — Камлок алюминиевый. Весь ассортимент — Муфты камлок.
