Камлок тип F300 (3″) — ніпель (тато) із зовнішньою різьбою, алюміній. Стикується з типами B, C, D, DC того самого розміру: з’єднання робиться руками за кілька секунд, без інструмента. Як улаштований і де ставиться — камлок тип F.
Три дюйми — другий за ходовістю розмір. Зливні рукави цистерн, бензовози, зрошувальні магістралі, подача бетонної суміші, промислові перекачувальні насоси.
У побуті цей розмір називають «камлок 75» — за внутрішнім діаметром рукава в міліметрах. Це та сама деталь.
⚠️ F чи A? У типу F різьба зовнішня — він вкручується в отвір. У типу A внутрішня — він накручується на патрубок. Помилка між ними — найчастіша в групі.
Параметри цього виконання
| Розмір | 3″ · ДУ 75 |
| DN у каталогах виробника | DN80 |
| Кличка | камлок 75 |
| Робочий тиск | 9 бар |
| Різьба | BSPT 3″ |
| Тип різьби | конічна BSPT — зовнішня |
| Ø канавки під кулачки | 81.3 мм |
| Зовнішній Ø | 91.5 мм |
| Довжина | 50.8 мм |
| Матеріал корпусу | алюміній |
| Стандарт | EN 14420-7 (DIN 2828) |
| Виробник | HYDROSCAND |
| Країна виробництва | Швеція |
Тиск 9 бар — це значення саме для цього розміру й матеріалу за каталогом виробника LMC. Загальну цифру «18 бар», яку зазвичай пишуть на весь ряд, дає рейтинг малих металевих розмірів; на великих і на пластику він у рази нижчий. Указаний тиск — робочий, при кімнатній температурі: з нагрівом допустимий тиск знижується.
Креслення й розміри

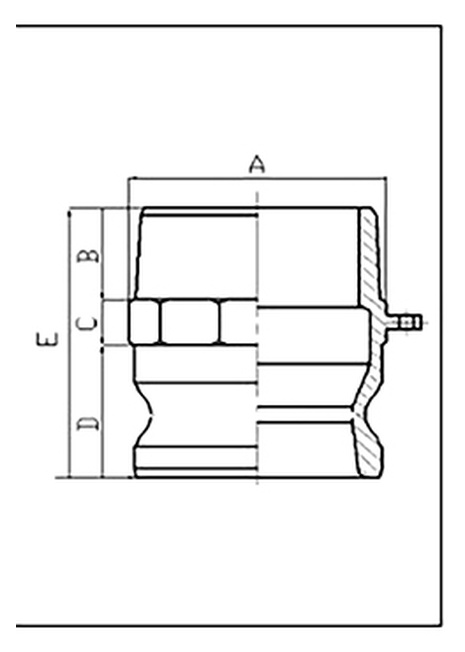

Літери на кресленні — це розміри. Для F300 (3″) вони такі:
| A | B | C | D | E |
|---|---|---|---|---|
| 95 мм | 31.5 мм | 17 мм | 48 мм | 99 мм |
Розміри наведено для нержавіючого виконання — в алюмінієвому, латунному та поліпропіленовому можливі відхилення. Повна таблиця всіх розмірів типу F.
З чим стикується камлок 3″
Камлок стикується за принципом «штекер у розетку»: ніпелі A, E, F і пробка DP — це штекерна половина, розетки B, C, D і кришка DC — розеткова. Будь-який штекер заходить у будь-яку розетку того самого розміру, незалежно від того, що в них із тильного боку.
| Підходить | Що це | Наш артикул |
|---|---|---|
| B-300 | B — розетка із зовнішньою різьбою | 50210048 |
| C-300 | C — розетка під рукав | 50220048 |
| D-300 | D — розетка із внутрішньою різьбою | 50230048 |
| DC-300 | DC — кришка на ніпель | 50260048 |
Заглушка: вільний ніпель закривають кришкою DC того самого розміру — 50260048. Закритий ніпель не збирає пісок і не псує ущільнювальну поверхню.
Інші розміри цієї серії
| Розмір | DN | Тиск | Артикул |
|---|---|---|---|
| 1/2″ | ДУ 12 | 10 бар | 50250008 |
| 3/4″ | ДУ 19 | 17 бар | 50250012 |
| 1″ | ДУ 25 | 17 бар | 50250016 |
| 1 1/4″ | ДУ 32 | 17 бар | 50250020 |
| 1 1/2″ | ДУ 40 | 17 бар | 50250024 |
| 2″ | ДУ 50 | 17 бар | 50250032 |
| 2 1/2″ | ДУ 63 | 10 бар | 50250040 |
| 3″ | ДУ 75 | 9 бар | 50250048 — цей товар |
| 4″ | ДУ 100 | 7 бар | 50250064 |
| 5″ | ДУ 125 | 5 бар | 50250080 |
| 6″ | ДУ 150 | 5 бар | 50250096 |
Що врахувати
🔴 З цього розміру допустимий тиск падає різко: площа торця більша, і те саме зусилля кулачків дає менший питомий притиск. Загальна цифра «18 бар» тут уже неправильна.
🔴 Алюміній не тримає кислоти, луги, морську воду й аміачні розчини — кородує зсередини й здає без попередження. На вибухонебезпечних майданчиках під паливо частіше вимагають латунь: алюміній у парі з іржавою сталлю здатен запустити термітну реакцію понад 2 000 °C. Звичайної іскри від удару він не дає — як і латунь, це кольоровий метал.
Усі розміри типу F з таблицею тиску по чотирьох матеріалах — камлок тип F. Усі розміри з цього матеріалу — Камлок алюмінієвий. Весь асортимент — Муфти камлок.
