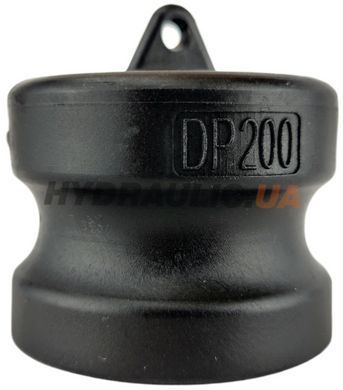

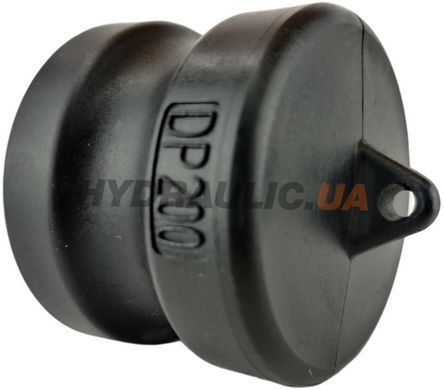

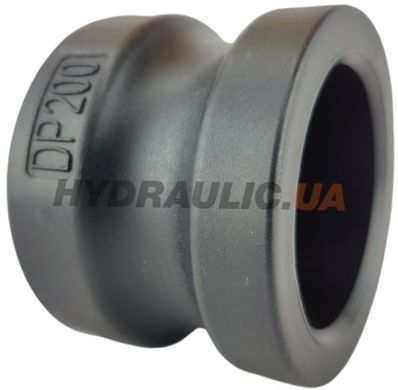

Камлок тип DP200 (2″) — пробка в розетку, полипропилен. Стыкуется с типами B, C, D, DC того же размера: соединение делается руками за несколько секунд, без инструмента. Как устроен и где ставится — камлок тип DP.
🔴 Два дюйма — самый ходовой размер камлока. Это стандарт бензовозов, топливных мини-заправок, оросительных магистралей, линий AdBlue, пивоварен и пищевых производств. Если вы не знаете, какой размер у вас, вероятнее всего это 2″.
В обиходе этот размер называют «камлок 50» — по внутреннему диаметру рукава в миллиметрах. Это та же деталь.
⚠️ DP или DC? DP — пробка, она вставляется внутрь розетки (B, C, D). DC — крышка, она надевается сверху на ниппель (A, E, F). Смотрите, что именно у вас открыто.
Параметры этого исполнения
| Размер | 2″ · ДУ 50 |
| Кличка | камлок 50 |
| Рабочее давление | 4 бар |
| Ø канавки под кулачки | 52.5 мм |
| Наружный Ø | 63.1 мм |
| Длина | 47.5 мм |
| Материал корпуса | полипропилен |
| Стандарт | кулачки по EN 14420-7; полипропилен как материал корпуса стандартом не нормирован |
| Производитель | HYDROSCAND |
| Страна производства | Швеция |
🔴 Это заглушка, а не рабочая муфта. Номинал у неё тот же, что у муфты соответствующего размера — 4 бар, — но она предназначена закрывать свободный конец, а не держать давление в рабочей линии. Не ставьте заглушку в магистраль под давлением.
Чертёж и размеры
Буквы на чертеже — это колонки таблицы, размеры в мм. Выделен размер этого товара, остальные строки ведут на карточки камлока тип DP из того же материала.
| Размер | ДУ | A | B | C | Давление, бар | Артикул |
|---|---|---|---|---|---|---|
| 1/2″ | 15 | 27,5 | 24,4 | 35,5 | 4 | 50273008 |
| 3/4″ | 20 | 26 | 32,1 | 38 | 4 | 50273012 |
| 1″ | 25 | 34,8 | 36,6 | 52,3 | 4 | 50273016 |
| 1 1/4″ | 32 | 40 | 45,4 | 57,5 | 4 | 50273020 |
| 1 1/2″ | 40 | 41 | 53,4 | 57 | 4 | 50273024 |
| 2″ | 50 | 46 | 63 | 63,5 | 4 | 50273032 — этот товар |
| 2 1/2″ | 65 | 50 | 75,7 | 67,5 | 4 | 50273040 |
| 3″ | 80 | 50 | 91,4 | 67,5 | 4 | 50273048 |
| 4″ | 100 | 50,8 | 119,5 | 69,8 | 4 | 50273064 |
| 5″ | 125 | 53 | 145,2 | 78 | 4 | 50273080 |
| 6″ | 150 | 61,3 | 175,8 | 89,3 | 4 | 50273096 |
Размеры приведены для нержавеющего исполнения — в алюминиевом, латунном и полипропиленовом возможны отклонения. Давление — рабочее, для материала «полипропилен», при комнатной температуре.
С чем стыкуется камлок 2″
Камлок стыкуется по принципу «штекер в розетку»: ниппели A, E, F и пробка DP — это штекерная половина, розетки B, C, D и крышка DC — розеточная. Любой штекер заходит в любую розетку того же размера, независимо от того, что у них с тыльной стороны.
| Подходит | Что это | Наш артикул |
|---|---|---|
| B-200 | B — розетка с наружной резьбой | 50213032 |
| C-200 | C — розетка под рукав | 50223032 |
| D-200 | D — розетка с внутренней резьбой | 50233032 |
| DC-200 | DC — крышка на ниппель | 50263032 |
🔴 Полипропилен нельзя стыковать с металлической половиной. Dixon пишет это прямо: пластиковый корпус и металлический имеют разную жёсткость, кулачки передавливают пластик, и соединение разрушается. Обе половины должны быть из полипропилена.
Что учесть
На малых размерах камлок держит больше всего в ряду — именно отсюда берётся «общая» цифра, которую продавцы пишут на весь ассортимент. Для этого размера она близка к правде.
🔴 Полипропилен разрушается хрупко, без предупреждения: муфта не начинает подтекать, она лопается. Удары, прижатие грузом и абразив для неё опасны. В комплекте идёт EPDM — под дизель, бензин или масло он не подходит, нужно NBR.
Все размеры типа DP с таблицей давления по четырём материалам — камлок тип DP. Все размеры из этого материала — Камлок пластиковый. Весь ассортимент — Муфты камлок.
