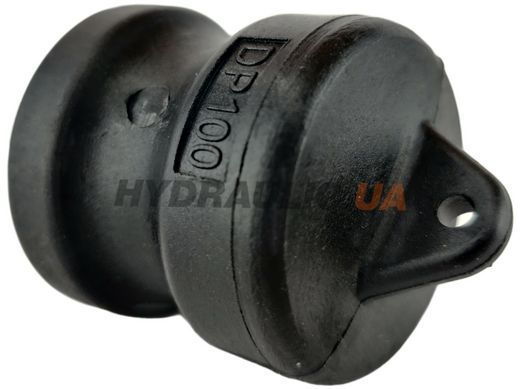

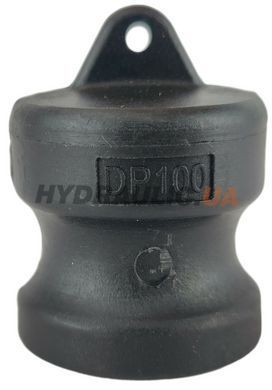

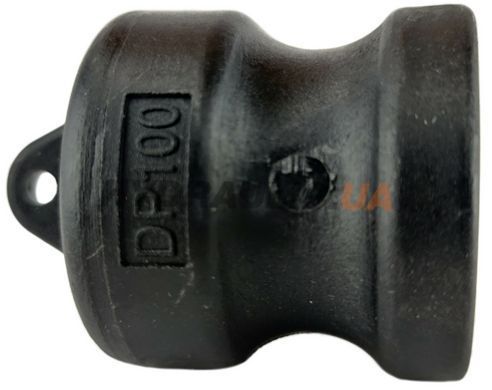

Камлок тип DP100 (1″) — пробка в розетку, поліпропілен. Стикується з типами B, C, D, DC того самого розміру: з’єднання робиться руками за кілька секунд, без інструмента. Як улаштований і де ставиться — камлок тип DP.
Дюймовий камлок стоїть на бочках 200 л, єврокубах IBC, мийках високого тиску та малих паливороздавальних вузлах. Це найменший розмір, на якому вже комфортно перекачувати насосом, а не самопливом.
У побуті цей розмір називають «камлок 25» — за внутрішнім діаметром рукава в міліметрах. Це та сама деталь.
⚠️ DP чи DC? DP — пробка, вона вставляється всередину розетки (B, C, D). DC — кришка, вона надівається зверху на ніпель (A, E, F). Дивіться, що саме у вас відкрите.
Параметри цього виконання
| Розмір | 1″ · ДУ 25 |
| Кличка | камлок 25 |
| Робочий тиск | 4 бар |
| Ø канавки під кулачки | 29.1 мм |
| Зовнішній Ø | 36.7 мм |
| Довжина | 33.5 мм |
| Матеріал корпусу | поліпропілен |
| Стандарт | кулачки за EN 14420-7; поліпропілен як матеріал корпусу стандартом не нормований |
| Виробник | HYDROSCAND |
| Країна виробництва | Швеція |
🔴 Це заглушка, а не робоча муфта. Номінал у неї той самий, що в муфти відповідного розміру — 4 бар, — але вона призначена закривати вільний кінець, а не тримати тиск у робочій лінії. Не ставте заглушку в магістраль під тиском.
Креслення й розміри
Літери на кресленні — це розміри. Для DP100 (1″) вони такі:
| A | B | C |
|---|---|---|
| 34.8 мм | 36.6 мм | 52.3 мм |
Розміри наведено для нержавіючого виконання — в алюмінієвому, латунному та поліпропіленовому можливі відхилення. Повна таблиця всіх розмірів типу DP.
З чим стикується камлок 1″
Камлок стикується за принципом «штекер у розетку»: ніпелі A, E, F і пробка DP — це штекерна половина, розетки B, C, D і кришка DC — розеткова. Будь-який штекер заходить у будь-яку розетку того самого розміру, незалежно від того, що в них із тильного боку.
| Підходить | Що це | Наш артикул |
|---|---|---|
| B-100 | B — розетка із зовнішньою різьбою | 50213016 |
| C-100 | C — розетка під рукав | 50223016 |
| D-100 | D — розетка із внутрішньою різьбою | 50233016 |
| DC-100 | DC — кришка на ніпель | 50263016 |
🔴 Поліпропілен не можна стикувати з металевою половиною. Dixon пише це прямо: пластиковий корпус і металевий мають різну жорсткість, кулачки перетискають пластик, і з’єднання руйнується. Обидві половини мають бути з поліпропілену.
Інші розміри цієї серії
| Розмір | DN | Тиск | Артикул |
|---|---|---|---|
| 1/2″ | ДУ 12 | 4 бар | 50273008 |
| 3/4″ | ДУ 19 | 4 бар | 50273012 |
| 1″ | ДУ 25 | 4 бар | 50273016 — цей товар |
| 1 1/4″ | ДУ 32 | 4 бар | 50273020 |
| 1 1/2″ | ДУ 40 | 4 бар | 50273024 |
| 2″ | ДУ 50 | 4 бар | 50273032 |
| 2 1/2″ | ДУ 63 | 4 бар | 50273040 |
| 3″ | ДУ 75 | 4 бар | 50273048 |
| 4″ | ДУ 100 | 4 бар | 50273064 |
| 5″ | ДУ 125 | 4 бар | 50273080 |
| 6″ | ДУ 150 | 4 бар | 50273096 |
Що врахувати
На малих розмірах камлок тримає найбільше в ряді — саме звідси береться «загальна» цифра, яку продавці пишуть на весь асортимент. Для цього розміру вона близька до правди.
🔴 Поліпропілен руйнується крихко, без попередження: муфта не починає підтікати, вона лопається. Удари, притискання вантажем і абразив для неї небезпечні. У комплекті йде EPDM — під дизель, бензин чи оливу він не підходить, потрібне NBR.
Усі розміри типу DP з таблицею тиску по чотирьох матеріалах — камлок тип DP. Усі розміри з цього матеріалу — Камлок пластиковий. Весь асортимент — Муфти камлок.
