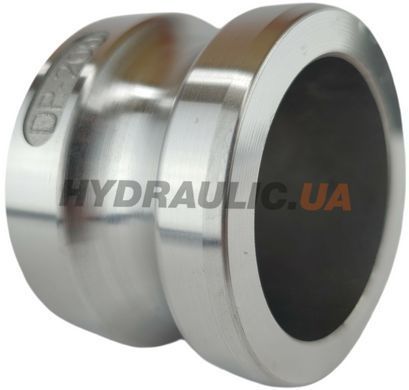

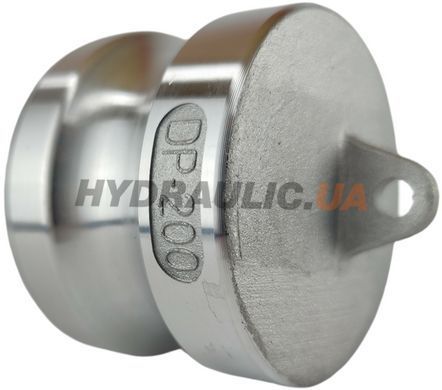

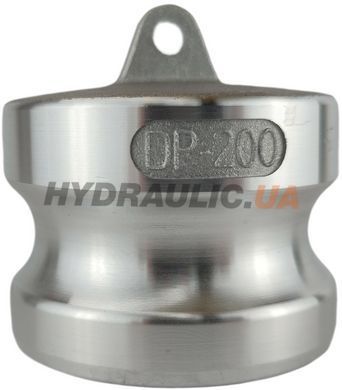

Камлок тип DP200 (2″) — пробка в розетку, алюминий. Стыкуется с типами B, C, D, DC того же размера: соединение делается руками за несколько секунд, без инструмента. Как устроен и где ставится — камлок тип DP.
🔴 Два дюйма — самый ходовой размер камлока. Это стандарт бензовозов, топливных мини-заправок, оросительных магистралей, линий AdBlue, пивоварен и пищевых производств. Если вы не знаете, какой размер у вас, вероятнее всего это 2″.
В обиходе этот размер называют «камлок 50» — по внутреннему диаметру рукава в миллиметрах. Это та же деталь.
⚠️ DP или DC? DP — пробка, она вставляется внутрь розетки (B, C, D). DC — крышка, она надевается сверху на ниппель (A, E, F). Смотрите, что именно у вас открыто.
Параметры этого исполнения
| Размер | 2″ · ДУ 50 |
| Кличка | камлок 50 |
| Рабочее давление | 17 бар |
| Ø канавки под кулачки | 52.5 мм |
| Наружный Ø | 63.1 мм |
| Длина | 47.5 мм |
| Материал корпуса | алюминий |
| Стандарт | EN 14420-7 (DIN 2828) |
| Производитель | HYDROSCAND |
| Страна производства | Швеция |
🔴 Это заглушка, а не рабочая муфта. Номинал у неё тот же, что у муфты соответствующего размера — 17 бар, — но она предназначена закрывать свободный конец, а не держать давление в рабочей линии. Не ставьте заглушку в магистраль под давлением.
Чертёж и размеры
Чертёж типа DP; размеры в мм. Выделен размер этого товара, остальные строки ведут на карточки того же типа и материала.
| Размер | ДУ | Ø D — Ø соединения | H — длина корпуса | L — общая длина | Артикул (Алюминий) |
|---|---|---|---|---|---|
| 1/2″ | 12 | 24,3 | 27,5 | 35,5 | 50270008 |
| 3/4″ | 19 | 32,1 | 26 | 38 | 50270012 |
| 1″ | 25 | 36,7 | 34,8 | 52,3 | 50270016 |
| 1 1/4″ | 32 | 45,5 | 40 | 57,5 | 50270020 |
| 1 1/2″ | 40 | 53,5 | 41 | 57 | 50270024 |
| 2″ | 50 | 63,0 | 46 | 63,5 | 50270032 |
| 2 1/2″ | 63 | 75,8 | 50 | 67,5 | 50270040 |
| 3″ | 75 | 91,5 | 50 | 67,5 | 50270048 |
| 4″ | 100 | 119,5 | 50,8 | 69,8 | 50270064 |
| 5″ | 125 | 145,2 | 53 | 78 | 50270080 |
| 6″ | 150 | 176,0 | 61,3 | 89,3 | 50270096 |
Размеры ориентировочные: перед заказом сверяйте с паспортом производителя.
С чем стыкуется камлок 2″
Камлок стыкуется по принципу «штекер в розетку»: ниппели A, E, F и пробка DP — это штекерная половина, розетки B, C, D и крышка DC — розеточная. Любой штекер заходит в любую розетку того же размера, независимо от того, что у них с тыльной стороны.
| Подходит | Что это | Наш артикул |
|---|---|---|
| B-200 | B — розетка с наружной резьбой | 50210032 |
| C-200 | C — розетка под рукав | 50220032 |
| D-200 | D — розетка с внутренней резьбой | 50230032 |
| DC-200 | DC — крышка на ниппель | 50260032 |
Что учесть
На малых размерах камлок держит больше всего в ряду — именно отсюда берётся «общая» цифра, которую продавцы пишут на весь ассортимент. Для этого размера она близка к правде.
🔴 Алюминий не держит кислоты, щёлочи и морскую воду — корродирует изнутри и сдаёт без предупреждения. На взрывоопасных площадках под топливо чаще требуют латунь: алюминий в паре с ржавой сталью способен запустить термитную реакцию свыше 2 000 °C. Обычной искры от удара он не даёт — как и латунь, это цветной металл.
Все размеры типа DP с таблицей давления по четырём материалам — камлок тип DP. Все размеры из этого материала — Камлок алюминиевый. Весь ассортимент — Муфты камлок.
