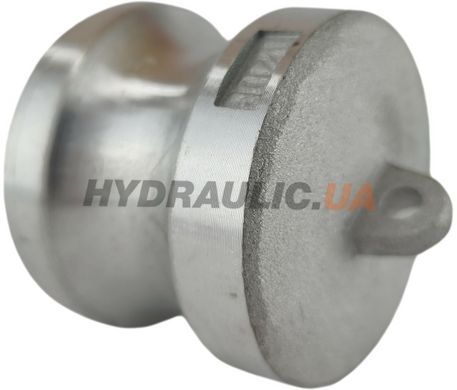

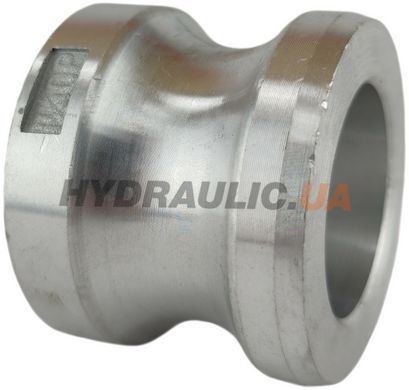

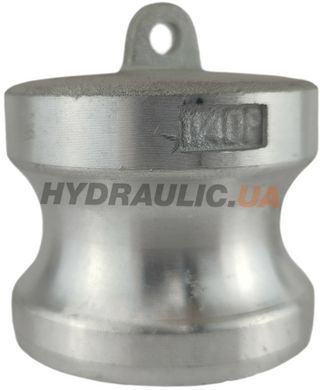

Камлок тип DP125 (1 1/4″) — пробка в розетку, алюміній. Стикується з типами B, C, D, DC того самого розміру: з’єднання робиться руками за кілька секунд, без інструмента. Як улаштований і де ставиться — камлок тип DP.
Півтора дюйма з чвертю — розмір єврокубів і компактних перекачувальних станцій: дизельні міні-АЗС, зрошення, передача рідин між ємностями.
У побуті цей розмір називають «камлок 32» — за внутрішнім діаметром рукава в міліметрах. Це та сама деталь.
⚠️ DP чи DC? DP — пробка, вона вставляється всередину розетки (B, C, D). DC — кришка, вона надівається зверху на ніпель (A, E, F). Дивіться, що саме у вас відкрите.
Параметри цього виконання
| Розмір | 1 1/4″ · ДУ 32 |
| Кличка | камлок 32 |
| Робочий тиск | 17 бар |
| Ø канавки під кулачки | 35.3 мм |
| Зовнішній Ø | 45.5 мм |
| Довжина | 39.6 мм |
| Матеріал корпусу | алюміній |
| Стандарт | EN 14420-7 (DIN 2828) |
| Виробник | HYDROSCAND |
| Країна виробництва | Швеція |
🔴 Це заглушка, а не робоча муфта. Номінал у неї той самий, що в муфти відповідного розміру — 17 бар, — але вона призначена закривати вільний кінець, а не тримати тиск у робочій лінії. Не ставте заглушку в магістраль під тиском.
Креслення й розміри
Літери на кресленні — це розміри. Для DP125 (1 1/4″) вони такі:
| A | B | C |
|---|---|---|
| 40 мм | 45.4 мм | 57.5 мм |
Розміри наведено для нержавіючого виконання — в алюмінієвому, латунному та поліпропіленовому можливі відхилення. Повна таблиця всіх розмірів типу DP.
З чим стикується камлок 1 1/4″
Камлок стикується за принципом «штекер у розетку»: ніпелі A, E, F і пробка DP — це штекерна половина, розетки B, C, D і кришка DC — розеткова. Будь-який штекер заходить у будь-яку розетку того самого розміру, незалежно від того, що в них із тильного боку.
| Підходить | Що це | Наш артикул |
|---|---|---|
| B-125 | B — розетка із зовнішньою різьбою | 50210020 |
| C-125 | C — розетка під рукав | 50220020 |
| D-125 | D — розетка із внутрішньою різьбою | 50230020 |
| DC-125 | DC — кришка на ніпель | 50260020 |
Інші розміри цієї серії
| Розмір | DN | Тиск | Артикул |
|---|---|---|---|
| 1/2″ | ДУ 12 | 10 бар | 50270008 |
| 3/4″ | ДУ 19 | 17 бар | 50270012 |
| 1″ | ДУ 25 | 17 бар | 50270016 |
| 1 1/4″ | ДУ 32 | 17 бар | 50270020 — цей товар |
| 1 1/2″ | ДУ 40 | 17 бар | 50270024 |
| 2″ | ДУ 50 | 17 бар | 50270032 |
| 2 1/2″ | ДУ 63 | 10 бар | 50270040 |
| 3″ | ДУ 75 | 9 бар | 50270048 |
| 4″ | ДУ 100 | 7 бар | 50270064 |
| 5″ | ДУ 125 | 5 бар | 50270080 |
| 6″ | ДУ 150 | 5 бар | 50270096 |
Що врахувати
На малих розмірах камлок тримає найбільше в ряді — саме звідси береться «загальна» цифра, яку продавці пишуть на весь асортимент. Для цього розміру вона близька до правди.
🔴 Алюміній не тримає кислоти, луги, морську воду й аміачні розчини — кородує зсередини й здає без попередження. На вибухонебезпечних майданчиках під паливо частіше вимагають латунь: алюміній у парі з іржавою сталлю здатен запустити термітну реакцію понад 2 000 °C. Звичайної іскри від удару він не дає — як і латунь, це кольоровий метал.
Усі розміри типу DP з таблицею тиску по чотирьох матеріалах — камлок тип DP. Усі розміри з цього матеріалу — Камлок алюмінієвий. Весь асортимент — Муфти камлок.
