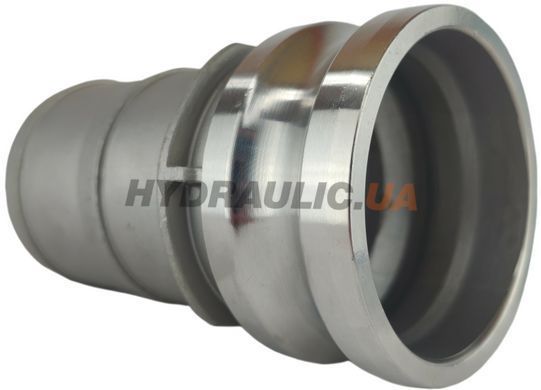

Камлок тип E300 (3″) — ниппель (папа) с хвостовиком под рукав, нержавеющая сталь. Стыкуется с типами B, C, D, DC того же размера: соединение делается руками за несколько секунд, без инструмента. Как устроен и где ставится — камлок тип E.
Три дюйма — второй по ходовости размер. Сливные рукава цистерн, бензовозы, оросительные магистрали, подача бетонной смеси, промышленные перекачивающие насосы.
В обиходе этот размер называют «камлок 75» — по внутреннему диаметру рукава в миллиметрах. Это та же деталь.
⚠️ E или C? Оба идут на шланг, но E — это ниппель (папа), а C — розетка с рычагами. На концах одного рукава обычно ставят по одному из них.
Параметры этого исполнения
| Размер | 3″ · ДУ 75 |
| DN в каталогах производителя | DN80 |
| Кличка | камлок 75 |
| Рабочее давление | 14 бар |
| Под рукав, внутр. Ø | 75 мм |
| Ø канавки под кулачки | 81.3 мм |
| Наружный Ø | 91.5 мм |
| Длина | 50.8 мм |
| Материал корпуса | нержавеющая сталь |
| Стандарт | EN 14420-7 (DIN 2828) |
| Производитель | HYDROSCAND |
| Страна производства | Швеция |
Давление 14 бар — это значение именно для этого размера и материала по каталогу производителя LMC. Общую цифру «18 бар», которую обычно пишут на весь ряд, даёт рейтинг малых металлических размеров; на больших и на пластике он в разы ниже. Указанное давление — рабочее, при комнатной температуре: с нагревом допустимое давление снижается.
Чертёж и размеры
Буквы на чертеже — это размеры. Для E300 (3″) они такие:
| C | D | G | L | d1 | d2 | d3 |
|---|---|---|---|---|---|---|
| 157 мм | 50 мм | 77.8 мм | 91.5 мм | 35 мм | 31.6 мм | 11 мм |
Размеры приведены для нержавеющего исполнения — в алюминиевом, латунном и полипропиленовом возможны отклонения. Полная таблица всех размеров типа E.
С чем стыкуется камлок 3″
Камлок стыкуется по принципу «штекер в розетку»: ниппели A, E, F и пробка DP — это штекерная половина, розетки B, C, D и крышка DC — розеточная. Любой штекер заходит в любую розетку того же размера, независимо от того, что у них с тыльной стороны.
| Подходит | Что это | Наш артикул |
|---|---|---|
| B-300 | B — розетка с наружной резьбой | 50212048 |
| C-300 | C — розетка под рукав | 50222048 |
| D-300 | D — розетка с внутренней резьбой | 50232048 |
| DC-300 | DC — крышка на ниппель | 50262048 |
Заглушка: свободный ниппель закрывают крышкой DC того же размера — 50262048. Закрытый ниппель не собирает песок и не портит уплотнительную поверхность.
Другие размеры этой серии
| Размер | DN | Давление | Артикул |
|---|---|---|---|
| 1/2″ | ДУ 12 | 10 бар | 50242008 |
| 3/4″ | ДУ 19 | 17 бар | 50242012 |
| 1″ | ДУ 25 | 17 бар | 50242016 |
| 1 1/4″ | ДУ 32 | 17 бар | 50242020 |
| 1 1/2″ | ДУ 40 | 17 бар | 50242024 |
| 2″ | ДУ 50 | 17 бар | 50242032 |
| 2 1/2″ | ДУ 63 | 15 бар | 50242040 |
| 3″ | ДУ 75 | 14 бар | 50242048 — этот товар |
| 4″ | ДУ 100 | 7 бар | 50242064 |
| 5″ | ДУ 125 | 7 бар | 50242080 |
| 6″ | ДУ 150 | 7 бар | 50242096 |
Что учесть
🔴 С этого размера допустимое давление падает резко: площадь торца больше, и то же усилие кулачков даёт меньший удельный прижим. Общая цифра «18 бар» здесь уже неверна.
AISI 316 с молибденом держит кислоты, щёлочи, морскую воду и пищевые среды. Выдерживает мойку горячим раствором и пропаривание. ⚠️ Рычаги из нержавейки ставят и на алюминиевые муфты — смотрите на материал корпуса, а не рычагов.
Все размеры типа E с таблицей давления по четырём материалам — камлок тип E. Все размеры из этого материала — Камлок из нержавеющей стали. Весь ассортимент — Муфты камлок.
