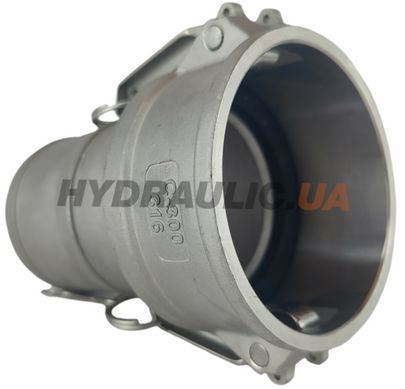

Камлок тип C300 (3″) — розетка (мама) с хвостовиком под рукав, нержавеющая сталь. Стыкуется с типами A, E, F, DP того же размера: соединение делается руками за несколько секунд, без инструмента. Как устроен и где ставится — камлок тип C.
Три дюйма — второй по ходовости размер. Сливные рукава цистерн, бензовозы, оросительные магистрали, подача бетонной смеси, промышленные перекачивающие насосы.
В обиходе этот размер называют «камлок 75» — по внутреннему диаметру рукава в миллиметрах. Это та же деталь.
⚠️ C или E? Оба идут на шланг, но C — это розетка (мама) с рычагами, а E — ниппель (папа). На концах одного рукава обычно ставят по одному из них.
Параметры этого исполнения
| Размер | 3″ · ДУ 75 |
| DN в каталогах производителя | DN80 |
| Кличка | камлок 75 |
| Рабочее давление | 14 бар |
| Под рукав, внутр. Ø | 75 мм |
| Ø канавки под кулачки | 81.3 мм |
| Наружный Ø | 91.5 мм |
| Длина | 50.8 мм |
| Материал корпуса | нержавеющая сталь |
| Стандарт | EN 14420-7 (DIN 2828) |
| Производитель | HYDROSCAND |
| Страна производства | Швеция |
Давление 14 бар — это значение именно для этого размера и материала по каталогу производителя LMC. Общую цифру «18 бар», которую обычно пишут на весь ряд, даёт рейтинг малых металлических размеров; на больших и на пластике он в разы ниже. Указанное давление — рабочее, при комнатной температуре: с нагревом допустимое давление снижается.
Чертёж и размеры
Чертёж типа C; размеры в мм. Выделен размер этого товара, остальные строки ведут на карточки того же типа и материала.
| Размер | ДУ | Ø D — Ø соединения | Внутр. Ø шланга | d — Ø хвостовика | A — по открытым рычагам | L — общая длина | Артикул (Нержавеющая сталь) |
|---|---|---|---|---|---|---|---|
| 1/2″ | 12 | — | 13 | 14,2 | 116 | 65 | 50222008 |
| 3/4″ | 19 | 32,4 | 19 | 21,5 | 116 | 83 | 50222012 |
| 1″ | 25 | 37,2 | 25 | 27,4 | 125 | 98 | 50222016 |
| 1 1/4″ | 32 | 46,0 | 32 | 34,1 | 181 | 105 | 50222020 |
| 1 1/2″ | 40 | 54,0 | 38 | 39,6 | 189 | 107 | 50222024 |
| 2″ | 50 | 63,8 | 50 | 52,4 | 199 | 122 | 50222032 |
| 2 1/2″ | 63 | 76,5 | 63 | 66,6 | 210 | 135 | 50222040 |
| 3″ | 75 | 92,2 | 75 | 77,8 | 254 | 161 | 50222048 |
| 4″ | 100 | 120,2 | 100 | 103,2 | 282 | 167 | 50222064 |
| 5″ | 125 | — | 125 | 129 | 307 | 189 | 50222080 |
| 6″ | 150 | 176,5 | 150 | 154 | 409 | 214 | 50222096 |
Размеры ориентировочные: перед заказом сверяйте с паспортом производителя.
С чем стыкуется камлок 3″
Камлок стыкуется по принципу «штекер в розетку»: ниппели A, E, F и пробка DP — это штекерная половина, розетки B, C, D и крышка DC — розеточная. Любой штекер заходит в любую розетку того же размера, независимо от того, что у них с тыльной стороны.
| Подходит | Что это | Наш артикул |
|---|---|---|
| A-300 | A — ниппель с внутренней резьбой | 50202048 |
| E-300 | E — ниппель под рукав | 50242048 |
| F-300 | F — ниппель с наружной резьбой | 50252048 |
| DP-300 | DP — пробка в розетку | 50272048 |
Уплотнение к этому размеру
Герметичность держит кольцо в розетке, а не металл. Это расходная деталь: муфта служит годами, кольцо — год-два. Под вашу среду:
| Материал | Температура | Артикул |
|---|---|---|
| CSM (Hypalon) | −40…+160 °C | 50284048 |
| EPDM | −20…+130 °C | 50281048 |
| FDA (Для харчових потреб) | −20…+200 °C | 50286048 |
| FKM (Viton) | −20…+180 °C | 50282048 |
| NBR | −10…+80 °C | 50280048 |
| PTFE/FKM | −20…+180 °C | 50283048 |
Заглушка: свободную розетку закрывают пробкой DP того же размера — 50272048. Открытая розетка — это открытое уплотнительное кольцо, а песок и солнце разрушают резину быстрее самой работы.
Что учесть
🔴 С этого размера допустимое давление падает резко: площадь торца больше, и то же усилие кулачков даёт меньший удельный прижим. Общая цифра «18 бар» здесь уже неверна.
AISI 316 с молибденом держит кислоты, щёлочи, морскую воду и пищевые среды. Выдерживает мойку горячим раствором и пропаривание. ⚠️ Рычаги из нержавейки ставят и на алюминиевые муфты — смотрите на материал корпуса, а не рычагов.
Все размеры типа C с таблицей давления по четырём материалам — камлок тип C. Все размеры из этого материала — Камлок из нержавеющей стали. Весь ассортимент — Муфты камлок.
