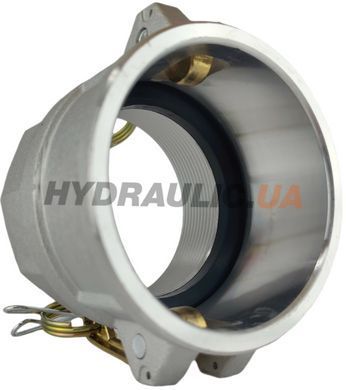

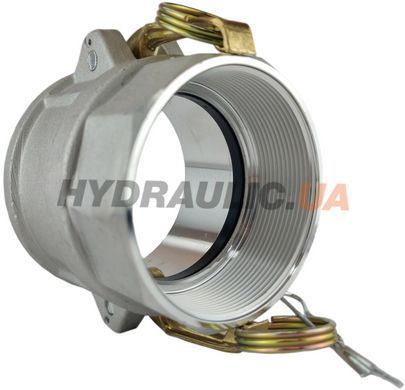

Камлок тип D300 (3″) — розетка (мама) с внутренней резьбой, алюминий. Стыкуется с типами A, E, F, DP того же размера: соединение делается руками за несколько секунд, без инструмента. Как устроен и где ставится — камлок тип D.
Три дюйма — второй по ходовости размер. Сливные рукава цистерн, бензовозы, оросительные магистрали, подача бетонной смеси, промышленные перекачивающие насосы.
В обиходе этот размер называют «камлок 75» — по внутреннему диаметру рукава в миллиметрах. Это та же деталь.
⚠️ D или B? У типа D резьба внутренняя, у типа B — наружная. Кулачковая часть у них одинаковая, поэтому ошибку замечают уже на площадке.
Параметры этого исполнения
| Размер | 3″ · ДУ 75 |
| DN в каталогах производителя | DN80 |
| Кличка | камлок 75 |
| Рабочее давление | 9 бар |
| Резьба | G 3″ (BSP) |
| Тип резьбы | цилиндрическая G BSP — внутренняя |
| Ø канавки под кулачки | 81.3 мм |
| Наружный Ø | 91.5 мм |
| Длина | 50.8 мм |
| Материал корпуса | алюминий |
| Стандарт | EN 14420-7 (DIN 2828) |
| Производитель | HYDROSCAND |
| Страна производства | Швеция |
Давление 9 бар — это значение именно для этого размера и материала по каталогу производителя LMC. Общую цифру «18 бар», которую обычно пишут на весь ряд, даёт рейтинг малых металлических размеров; на больших и на пластике он в разы ниже. Указанное давление — рабочее, при комнатной температуре: с нагревом допустимое давление снижается.
Чертёж и размеры
Чертёж типа D; размеры в мм. Выделен размер этого товара, остальные строки ведут на карточки того же типа и материала.
| Размер | ДУ | Резьба G (внутр.) | Ø D — Ø соединения | A — по открытым рычагам | B — по закрытым рычагам | H — длина корпуса | L — общая длина | Артикул (Алюминий) |
|---|---|---|---|---|---|---|---|---|
| 1/2″ | 12 | G 1/2″ | — | 116 | 54 | 32 | 51 | 50230008 |
| 3/4″ | 19 | G 3/4″ | 32,4 | 116 | 54 | 32 | 51 | 50230012 |
| 1″ | 25 | G 1″ | 37,2 | 125 | 61 | 41 | 62 | 50230016 |
| 1 1/4″ | 32 | G 1 1/4″ | 46,0 | 181 | 83 | 49 | 69 | 50230020 |
| 1 1/2″ | 40 | G 1 1/2″ | 54,0 | 189 | 91 | 46 | 72 | 50230024 |
| 2″ | 50 | G 2″ | 63,8 | 199 | 101 | 52 | 78 | 50230032 |
| 2 1/2″ | 63 | G 2 1/2″ | 76,5 | 210 | 112 | 56 | 89 | 50230040 |
| 3″ | 75 | G 3″ | 92,2 | 254 | 138 | 59 | 91 | 50230048 |
| 4″ | 100 | G 4″ | 120,2 | 282 | 166 | 59 | 94 | 50230064 |
| 5″ | 125 | G 5″ | — | 307 | 191 | 63 | 103 | 50230080 |
| 6″ | 150 | G 6″ | 176,5 | 409 | 255 | 74 | 114 | 50230096 |
Размеры ориентировочные: перед заказом сверяйте с паспортом производителя.
С чем стыкуется камлок 3″
Камлок стыкуется по принципу «штекер в розетку»: ниппели A, E, F и пробка DP — это штекерная половина, розетки B, C, D и крышка DC — розеточная. Любой штекер заходит в любую розетку того же размера, независимо от того, что у них с тыльной стороны.
| Подходит | Что это | Наш артикул |
|---|---|---|
| A-300 | A — ниппель с внутренней резьбой | 50200048, 50200048DIN |
| E-300 | E — ниппель под рукав | 50240048 |
| F-300 | F — ниппель с наружной резьбой | 50250048 |
| DP-300 | DP — пробка в розетку | 50270048 |
Уплотнение к этому размеру
Герметичность держит кольцо в розетке, а не металл. Это расходная деталь: муфта служит годами, кольцо — год-два. Под вашу среду:
| Материал | Температура | Артикул |
|---|---|---|
| CSM (Hypalon) | −40…+160 °C | 50284048 |
| EPDM | −20…+130 °C | 50281048 |
| FDA (Для харчових потреб) | −20…+200 °C | 50286048 |
| FKM (Viton) | −20…+180 °C | 50282048 |
| NBR | −10…+80 °C | 50280048 |
| PTFE/FKM | −20…+180 °C | 50283048 |
Заглушка: свободную розетку закрывают пробкой DP того же размера — 50270048. Открытая розетка — это открытое уплотнительное кольцо, а песок и солнце разрушают резину быстрее самой работы.
Что учесть
🔴 С этого размера допустимое давление падает резко: площадь торца больше, и то же усилие кулачков даёт меньший удельный прижим. Общая цифра «18 бар» здесь уже неверна.
🔴 Алюминий не держит кислоты, щёлочи и морскую воду — корродирует изнутри и сдаёт без предупреждения. На взрывоопасных площадках под топливо чаще требуют латунь: алюминий в паре с ржавой сталью способен запустить термитную реакцию свыше 2 000 °C. Обычной искры от удара он не даёт — как и латунь, это цветной металл.
Все размеры типа D с таблицей давления по четырём материалам — камлок тип D. Все размеры из этого материала — Камлок алюминиевый. Весь ассортимент — Муфты камлок.
Подробнее
- Как подобрать камлок — подбор за шесть шагов
- Типы камлока A–F, DC, DP — справка по буквам
