Это двухсоставной камлок-переходник: одна деталь, на которой с двух сторон стоят разные присоединения. Он заменяет две муфты и соединительный ниппель между ними — меньше стыков, меньше мест, где может потечь.
Что с какой стороны
| Сторона 1 | API 4″ — фланец API 4″ (нижний налив) |
| Сторона 2 | A 3″ — ниппель (кулачковый штуцер) |
| Рабочее давление | 9 бар |
| Материал | алюминий |
| Стандарт | EN 14420-7 (DIN 2828) |
🔴 Это переход между размерами: 4″ → 3″. Рабочее давление такого соединения считается по меньшей из двух сторон — цепь не прочнее своего слабого звена. В характеристике указано уже пересчитанное значение.
Гравитационный адаптер: одна сторона — фланец API 4″ нижнего налива, другая — камлок. Ставится на бензовозы и топливные цистерны.

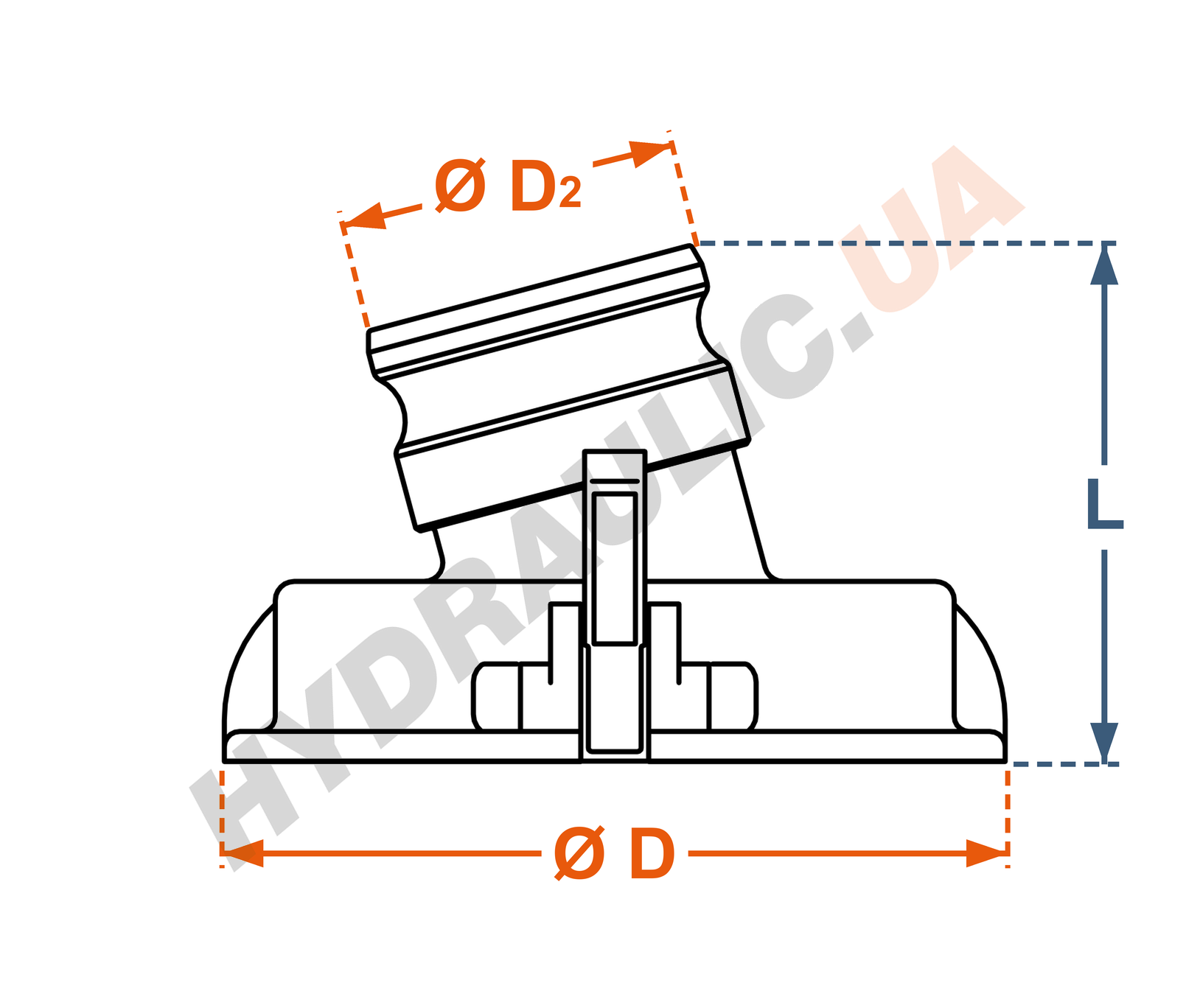

Размеры
Таблица — все типоразмеры ряда (2 шт.). Стороны указаны по названию позиции; Ø — наружные диаметры соединений по EN 14420-7, мм.
| Размер | Сторона 1 | Ø сторона 1, мм | Сторона 2 | Ø сторона 2, мм | L, мм (ориентировочно) | Ø D, мм (ориентировочно) | Артикул |
|---|---|---|---|---|---|---|---|
| 4″ × 3″ | розетка API 4″ | — | ниппель A300 (3″) | 91,5 | 137,5 | 207 | EEX2111 |
| 4″ × 4″ | розетка API 4″ | — | ниппель A400 (4″) | 119,5 | 141 | 207 | EEX1684 |
Размеры ориентировочные. L — общая длина, Ø D — наружный обод розетки без рычагов (только там, где есть розетка): эти цифры взяты из каталогов производителей-аналогов и пересчитаны в мм, это не замер наших изделий. Перед заказом сверяйте с паспортом производителя.
Где работают эти размеры
4″. Четыре дюйма — размер нижнего слива цистерн, больших оросительных магистралей, иловых и шламовых линий. На этом размере вес уже заметен, поэтому берут в основном алюминий.
3″. Три дюйма — второй по ходовости размер. Сливные рукава цистерн, бензовозы, оросительные магистрали, подача бетонной смеси, промышленные перекачивающие насосы.
Этот переходник сшивает две разные линии в одну без промежуточных муфт — меньше стыков, меньше мест, где может потечь.
С чем стыкуется каждая сторона
| Сторона | Это половина | Принимает типы |
|---|---|---|
| A 3″ | штекер | B, C, D, DC того же размера |
Другие переходники семейства GA
| Артикул | Сторона 1 | Сторона 2 |
|---|---|---|
| EEX1684 | API 4″ | A 4″ |
