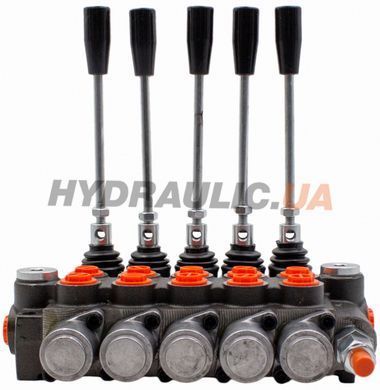

05P40-1A1A1A1A1A1-GKZ1 — п'ятисекційний моноблочний гідророзподільник Badestnost (Болгарія) серії P40: номінальна витрата 40 л/хв, максимальний тиск на вході 250 бар, ручне керування важелями. Секції 1–5 — золотник A (двосторонній, у нейтралі A і B закриті), позиціонер 1 (пружинне повернення в нейтраль). Застосування: керування двостороннім циліндром.
Як читати артикул 05P40-1A1A1A1A1A1-GKZ1
| Позначення | Що означає |
|---|---|
| 05P40 | 5 секцій, серія P40 |
| 1 після дефіса | паралельне підключення секцій |
| A1 | золотник (літера) + позиціонер (цифра) на кожну секцію — див. таблицю нижче |
| G | різьба портів BSP (трубна циліндрична): P, T — G1/2; A, B — G3/8 |
| KZ1 | коробка важеля (KZ) + рукоятка (1); під трос замовляють виконання V1 або ставлять тросовий механізм на місце коробки |
Склад секцій
| Секція | Код | Золотник | Позиціонер |
|---|---|---|---|
| 1–5 | A1 | A — двосторонній, у нейтралі A і B закриті | 1 — пружинне повернення в нейтраль |
Схема золотників
Символи положень за каталогом Badestnost. Над прямокутником — номер положення, під ним — поведінка позиціонера: пружина — з цього положення золотник повертається в 0, помаранчевий ромб — фіксується. Цифри ліворуч — номери секцій.
Як читати схему: кожен прямокутник — одне положення золотника, стрілки показують, куди йде олива. P — вхід від насоса, T — злив у бак, A і B — лінії до циліндра чи гідромотора, N — канал відкритого центру: поки всі золотники в нейтралі, олива проходить ним через розподільник на злив (або на наступний розподільник) і насос працює без навантаження. Щойно золотник зсунуто в робоче положення, канал N перекривається і вся подача йде на споживача.
- Золотник A: у положенні 1 — P→B, A→T; у 0 — порти A, B, P і T перекриті, олива з насоса проходить каналом N (відкритий центр) на злив; у 2 — P→A, B→T.
Габарити
| Параметр | 05P40-1A1A1A1A1A1-GKZ1 |
|---|---|
| Габаритна довжина блока | 234 мм |
| Відстань між крайніми отворами кріплення | 202 мм |
Ескіз схематичний, не в масштабі: E — габаритна довжина блока, F — відстань між крайніми отворами кріплення, мм.
Розміри — за каталогом Badestnost P40. Перед заміною старого блока звірте відстань між отворами кріплення на машині.
Статус серії P40 і заміна
Виробник замінив серію P40 серією Z50, на його сайті P40 більше немає. Крок секцій той самий (35 мм), різьби портів однакові, тиск на вході в Z50 — 315 бар. Відрізняється кріплення: у P40 — 2 болти M8, у Z50 — 2 отвори Ø9. Довжина 5-секційного блока: P40 — 234 мм, Z50 — 238 мм; відстань між крайніми отворами кріплення однакова — 202 мм.
Та сама конфігурація в серії Z50: 05Z50-1A1A1A1A1A1-GKZ1.
