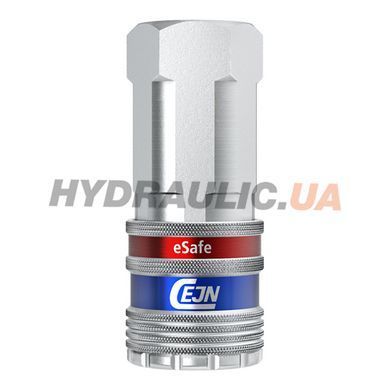

Розетка пневматична ШРЗ eSafe 320 внутрішня циліндрична різьба G 1/4″, 3/8″, 1/2″ — швидкознімна муфта CEJN для мереж стисненого повітря. Версія eSafe з'єднується автоматично, а роз'єднується у два етапи: спершу стравлює тиск із лінії за ніпелем, потім звільняє ніпель — шланг не б'є по руках. Керується однією рукою.
| Серія | CEJN 320 eSafe |
| Тип виробу | розетка (муфта) |
| Приєднання | внутрішня циліндрична різьба G (ISO 228-1) |
| Розміри в серії | 1/4″, 3/8″, 1/2″ |
| Профіль ніпеля | CEJN Original, Eurostandard 7,4 мм |
| Витрата повітря | 2250 л/хв (вхід 6,9 бар, перепад 0,4 бар) |
| Макс. робочий тиск | 16 бар (232 PSI) |
| Температура | −20…+100 °C |
| Матеріал | оцинкована сталь / латунь |
| Зусилля з'єднання | 86 Н |
| Ущільнення | NBR |
| Стандарти безпеки | ISO 4414, EN 983 |
| Виробник | CEJN, Швеція |
Габаритні креслення
G 1/4″ · 5C103202202 · L 57,2 мм
G 3/8″ · 5C103202204 · L 60,2 мм
G 1/2″ · 5C103202205 · L 59,7 мм
Типорозміри
| Артикул | Код CEJN | Різьба | Прохід DN, мм | Довжина L, мм | Під ключ, мм | Тиск руйнування, бар |
| 5C103202202 | 10 320 2202 | G 1/4″ | 7,6 | 57,2 | 20 | 140 |
| 5C103202204 | 10 320 2204 | G 3/8″ | 7,6 | 60,2 | 22 | 140 |
| 5C103202205 | 10 320 2205 | G 1/2″ | 7,6 | 59,7 | 25 | 140 |
Ніпелі до цієї розетки
Розетка й ніпель продаються окремо. Під будь-яку розетку серії 320 підходить будь-який ніпель серії 320 — тип кінця обирається під місце встановлення:
- Ніпель CEJN 320 — внутрішня різьба G 1/4″, 3/8″, 1/2″
- Ніпель CEJN 320 — зовнішня різьба R 1/4″, 3/8″, 1/2″
- Ніпель CEJN 320 — під шланг 6,3 / 8 / 10 / 13 мм
Сумісність
Стикується з виробами профілю CEJN Original / Eurostandard 7,4 мм. З іншими профілями — зокрема MIGNON (5 мм) та ISO 6150-B17 (DN12) — не стикується: перед заміною перевірте профіль ніпеля.
Монтаж
Накручується на зовнішню різьбу G того ж розміру. Циліндрична різьба ущільнюється по торцю — потрібне ущільнювальне кільце або прокладка на відповідній деталі.
Питання та відповіді
Чи йде ніпель у комплекті з розеткою?
Ні, ніпель купується окремо — посилання на ніпелі серії 320 вище.
Чим eSafe відрізняється від звичайної розетки?
Перед тим як звільнити ніпель, eSafe стравлює тиск із лінії. Звичайна розетка відпускає ніпель під тиском.
Який тиск і витрата?
До 16 бар; 2250 л/хв при 6,9 бар на вході й перепаді 0,4 бар.
Джерело даних: каталог CEJN Pneumatic Range, стор. 20–21, і креслення CEJN на кожен артикул.
