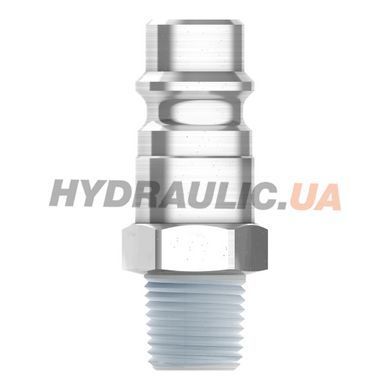

Ніпель пневматичний ШРЗ 320 зовнішня конічна різьба R 1/4″, 3/8″, 1/2″ — ніпель CEJN профілю Original / Eurostandard 7,4 мм. Ставиться на інструмент або на кінець шланга й вставляється в розетку серії 320 до клацання.
| Серія | CEJN 320 |
| Тип виробу | ніпель |
| Приєднання | зовнішня конічна різьба R (ISO 7-1) з нанесеним на заводі герметиком |
| Розміри в серії | 1/4″, 3/8″, 1/2″ |
| Профіль ніпеля | CEJN Original, Eurostandard 7,4 мм |
| Витрата повітря | 2250 л/хв (вхід 6,9 бар, перепад 0,4 бар) |
| Макс. робочий тиск | 16 бар (232 PSI) |
| Температура | −20…+100 °C |
| Матеріал | загартована оцинкована сталь |
| Зусилля з'єднання | 86 Н |
| Виробник | CEJN, Швеція |
Габаритні креслення
R 1/4″ · 5C103205152 · L 38,5 мм
R 3/8″ · 5C103205154 · L 40,5 мм
R 1/2″ · 5C103205155 · L 45,5 мм
Типорозміри
| Артикул | Код CEJN | Різьба | Прохід DN, мм | Довжина L, мм | Під ключ, мм | Тиск руйнування, бар |
| 5C103205152 | 10 320 5152 | R 1/4″ | 7,6 | 38,5 | 14 | 140 |
| 5C103205154 | 10 320 5154 | R 3/8″ | 7,6 | 40,5 | 17 | 140 |
| 5C103205155 | 10 320 5155 | R 1/2″ | 7,6 | 45,5 | 21 | 140 |
Розетки до цього ніпеля
Розетка й ніпель продаються окремо. Під будь-яку розетку серії 320 підходить будь-який ніпель серії 320 — тип кінця обирається під місце встановлення:
- Розетка eSafe CEJN 320 — внутрішня різьба G 1/4″, 3/8″, 1/2″
- Розетка eSafe CEJN 320 — зовнішня різьба R 1/4″, 3/8″, 1/2″
- Розетка eSafe CEJN 320 — під шланг 6,3 / 8 / 10 / 13 мм
Сумісність
Стикується з виробами профілю CEJN Original / Eurostandard 7,4 мм. З іншими профілями — зокрема MIGNON (5 мм) та ISO 6150-B17 (DN12) — не стикується: перед заміною перевірте профіль ніпеля.
Монтаж
Вкручується в порт із внутрішньою різьбою. Герметик на різьбі вже нанесено на заводі — додаткова стрічка не потрібна.
Питання та відповіді
Чи підійде ніпель до розетки іншого виробника?
Так, якщо розетка має профіль Eurostandard 7,4 мм (CEJN Original). До MIGNON і ISO 6150-B17 — ні.
Чи йде розетка в комплекті?
Ні, розетка купується окремо — посилання на розетки серії 320 вище.
З якого матеріалу ніпель?
Загартована оцинкована сталь.
Джерело даних: каталог CEJN Pneumatic Range, стор. 20–21, і креслення CEJN на кожен артикул.
