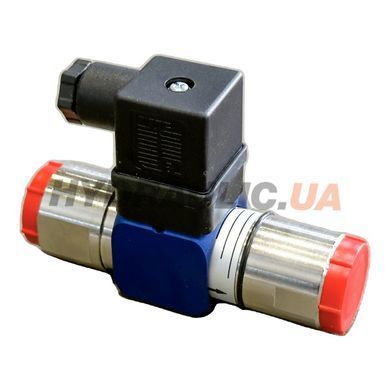

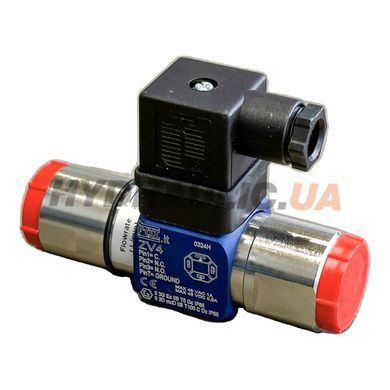

Реле потоку Fox ZV4 — регульоване реле протоку (вимикач потоку), що перемикає контакт, коли витрата рідини або повітря через нього досягає заданої уставки. Діапазон налаштування 2–8 л/хв за водою (60–240 нл/хв за повітрям), приєднання ½″ BSP-F з обох боків, роз'єм DIN 43650 (M3), перекидний контакт SPDT. Корпус із нікельованої латуні, максимальний тиск 150 бар, довжина 88 мм. Виробник — Fox, Італія.
Технічні характеристики
| Модель | ZV4 |
| Діапазон налаштування (вода) | 2–8 л/хв |
| Діапазон налаштування (повітря) | 60–240 нл/хв |
| Максимальний тиск | 150 бар |
| Мінімальний робочий тиск | понад 1 бар |
| Приєднання | ½″ BSP-F, внутрішня, з обох боків |
| Матеріал корпусу | латунь нікельована |
| Контакт | перекидний SPDT: C, NO, NC |
| Комутаційна здатність | 0,2 А при 30 В AC/DC |
| Електричне з'єднання | роз'єм DIN 43650 (виконання M3) |
| Ступінь захисту | IP65 (DIN 40050) |
| Робоча температура | −20…+100 °C |
| Механічний ресурс | 10⁶ циклів при 20 °C |
| Довжина | 88 мм |
| Маса | 0,20 кг |
Габаритні розміри
Конструкція та принцип дії
Реле вбудовують у трубопровід послідовно: середовище проходить крізь корпус, і чутливий елемент усередині зміщується тим сильніше, чим більша витрата. Коли витрата досягає уставки, перемикач у блоці роз'єму перекидає контакт. Блок роз'єму закріплено на опорі, яка пересувається вздовж осі корпусу, — її положення і задає точку спрацювання. Виробник рекомендує вертикальний монтаж із потоком знизу вгору і відстань щонайменше 30 мм від магнітних полів і феромагнітних деталей. Мінімальний робочий тиск у лінії — понад 1 бар.
Гістерезис

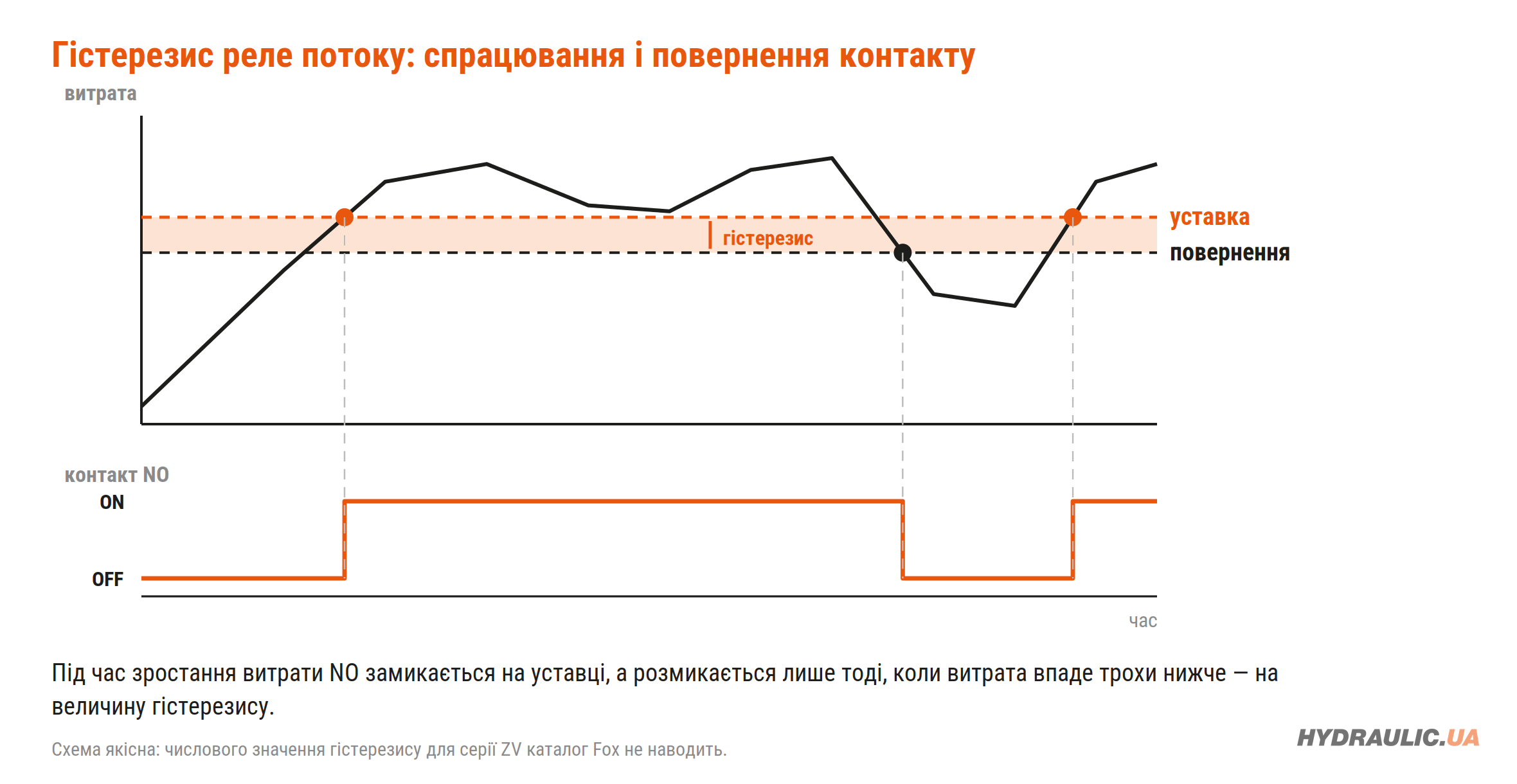

У реле потоку контакт повертається у вихідний стан не на самій уставці, а коли витрата опуститься дещо нижче, — цей проміжок (гістерезис) не дає контакту брязкотіти, якщо потік коливається біля уставки. Числового значення гістерезису для серії ZV каталог Fox не наводить, тому точки спрацювання й повернення перевіряють під час налаштування на робочій лінії.
Налаштування уставки
Точку спрацювання задають, пересуваючи опору з роз'ємом уздовж осі корпусу, і фіксують стопорним гвинтом M3. Налаштовують на робочій лінії за контрольним витратоміром: встановлюють потрібну витрату, послаблюють гвинт, переміщують опору до моменту перемикання контакту і затягують гвинт. Момент перемикання контролюють тестером у режимі продзвонювання на парі C–NO. Діапазон 2–8 л/хв у каталозі вказано для води, для інших рідин точку спрацювання перевіряють на місці.
Підключення
Перекидний контакт має три виводи: C — спільний, NO — замикається, коли витрата досягає уставки, NC — замкнений, поки потоку немає або витрата нижча за уставку. Якщо сигнал має з'являтися за наявності потоку, використовують пару C–NO; якщо за його зникнення — пару C–NC. Максимальне навантаження контакту — 0,2 А при 30 В змінної або постійної напруги, тому реле під'єднують до входу контролера або через проміжне реле; котушки контакторів і лампи 230 В напряму не вмикають. Нумерацію клем у роз'ємі DIN 43650 каталог не наводить — звіряйте її з маркуванням виробу. Стани NC і NO без потоку наведено за загальноприйнятим позначенням — перевірте тестером на виробі.
Застосування
ZV4 розрахований на невеликі витрати: 2–8 л/хв води або 60–240 нл/хв повітря за тиску в лінії від 1 до 150 бар. Типове завдання — сигнал про наявність або зникнення потоку в лінії з трубами ½″, наприклад у контурі охолодження, де падіння витрати нижче уставки має зупинити обладнання або попередити оператора. Для більших витрат у серії є ZV6X (6–20 л/хв) і ZV8X (30–90 л/хв).
Виконання серії ZV
| Модель | Вода, л/хв | Повітря, нл/хв | Приєднання | Корпус | Макс. тиск, бар | Довжина, мм |
|---|---|---|---|---|---|---|
| ZV4 | 2–8 | 60–240 | ½″ BSP-F | латунь нікельована | 150 | 88 |
| ZV6X | 6–20 | 160–620 | ½″ BSP-F | AISI 316L | 300 | 88 |
| ZV8X | 30–90 | 900–2700 | ¾″ BSP-F | AISI 316L | 300 | 120 |
Код замовлення
ZV — серія регульованих реле потоку; 4 — діапазон 2–8 л/хв за водою, приєднання ½″ BSP-F, довжина 88 мм; літери X немає, отже корпус із нікельованої латуні (X — нержавіюча сталь AISI 316L); суфіксів .2 і .3 немає, отже контактне виконання SPDT (.2 — аналоговий вихід 4–20 мА, .3 — 0–10 В); суфікса M12 немає, отже роз'єм DIN 43650.
Питання й відповіді
Чи можна ставити реле горизонтально?
Виробник рекомендує вертикальний монтаж із потоком знизу вгору. В іншому положенні точка спрацювання може зміститися, тож після монтажу уставку перевіряють за витратоміром.
Чи працює реле з оливою?
Каталог Fox подає діапазони лише для води і повітря. На в'язкішій рідині чутливий елемент зміщується інакше, тому точку спрацювання налаштовують на місці на робочому середовищі.
Чому в лінії потрібен тиск понад 1 бар?
Це мінімальний робочий тиск за каталогом Fox. За нижчого тиску спрацювання може бути нестабільним.
Чим ZV4 відрізняється від ZV6X?
ZV6X налаштовується на 6–20 л/хв, має корпус з AISI 316L і максимальний тиск 300 бар. Приєднання ½″ BSP-F і довжина 88 мм у них однакові.
