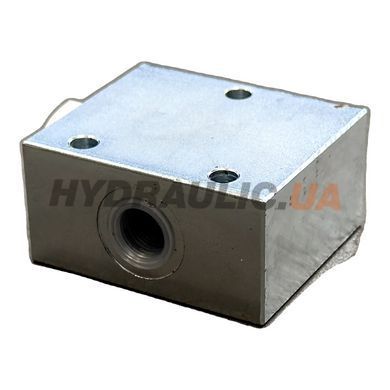

Реле потока регулируемое ZV4 8-25 л/мин, 1/2″ BSP-F, SPDT, латунь | Fox, Италия

Реле потока Fox ZV4 — регулируемый индикатор потока жидкости или воздуха для контроля наличия циркуляции в трубопроводах гидравлических, охлаждающих, смазочных и пневматических систем. Диапазон срабатывания 8-25 л/мин для воды или 240-750 нл/мин для воздуха (атмосферный). Корпус выполнен из никелированной латуни — экономичное исполнение для нейтральных рабочих сред.

Точка срабатывания регулируется перемещением опоры разъёма вдоль оси прибора (с фиксацией винтом M3) — это позволяет настроить алерт на конкретное значение потока без разборки трубопровода. Контакты — переключающие SPDT (Common, NO, NC), рассчитанные на нагрузку до 0,2 А при 30 В AC/DC (резистивная). Электрическое подключение — стандарт DIN 43650 A, степень защиты IP65 (DIN 40050). Женский разъём в комплект не входит — используйте стандартный DIN 43650 A или E11145/EVC490.

Рабочий диапазон температур −20…+100°C, минимальное рабочее давление > 1 бар, механический ресурс 10⁶ циклов при 20°C. Масса 0,5 кг, присоединение 1/2″ BSP-F. Производитель — Fox s.r.l. (Опера, Милан), серия ZV — adjustable flow switches для гидравлики и пневматики, производится с 1980-х. Рекомендуемая монтажная позиция — вертикальная с направлением потока снизу-вверх, расстояние ≥30 мм от магнитных полей и ферромагнитных деталей.

Технические характеристики

Габаритный чертёж

Габаритный чертёж и полная техническая документация — во вкладке «Файлы», PDF (предоставляется по запросу).

Преимущества серии ZV в латунном исполнении

• Регулируемая точка срабатывания — настройка без изменения электрической схемы или замены прибора
• Никелированная латунь — экономичное исполнение для нейтральных сред (вода, воздух, минеральное масло)
• SPDT контакты — можно реализовать как алерт «низкий поток», так и «высокий поток» с одной точки
• DIN 43650 A IP65 — быстрое подключение стандартным кабелем без перепайки
• Pmax 120 бар — интеграция в гидравлические магистрали с типовым рабочим давлением

Применение

ZV4 устанавливается в системах охлаждения станков и пресс-форм для контроля потока охлаждающей жидкости (вода, СОЖ-эмульсия), в смазочных установках для мониторинга циркуляции масла, в пневматических магистралях сжатого воздуха, в гидравлических агрегатах для контроля потока в обратной линии. Типовые сценарии: автоматическое отключение нагревателя при отсутствии потока воды, аварийная остановка станка при прекращении охлаждения шпинделя, сигнализация отсутствия циркуляции смазочного масла.

Частые вопросы

Как правильно установить?
Вертикально, с направлением потока снизу-вверх. Расстояние ≥30 мм от магнитных полей (контакторов, реакторов) и ферромагнитных деталей (стальных кронштейнов). Это предотвращает ошибочное срабатывание или блокировку магнитной системы.

Можно ли использовать в гидравлике с маслом?
Да, корпус и уплотнения совместимы с минеральными и синтетическими маслами. Диапазон срабатывания для масла отличается от воды (типично на 20-30% ниже за счёт большей вязкости) — необходима калибровка на реальной среде.

Чем отличается ZV4 от других ZV?
Серия ZV — это линейка размеров по диаметру присоединения: ZV4 1/2″, ZV6/X 3/4″ большой диапазон, ZV8/X 3/4″ расширенный диапазон. Исполнение без X — корпус никелированная латунь (Pmax 120 бар), с X — нержавеющая сталь 316L (Pmax 300 бар на корпусе, выше коррозионная стойкость).

Нужен ли отдельный контроллер?
Нет, это сухой контакт (SPDT), который непосредственно коммутирует сигнал в PLC, реле, лампу-индикатор. Для аналогового выхода (4-20 мА или 0-10 В) есть исполнения с суффиксом .2 (4-20 мА) и .3 (0-10 В) — отдельные артикулы.

Нужен ли Y-фильтр перед прибором?
Для жидкостей с возможным взвешенным осадком (СОЖ-эмульсия, техническая вода) — рекомендован Y-фильтр 200 мкм перед ZV. Это предотвращает заклинивание магнитной системы частицами и продлевает ресурс прибора.
