Моноблочна монтажна плита Oleodinamica 2MP EA06/21/38/07/1/4/H збирає в одному алюмінієвому корпусі 7 секції під гідророзподільники ДУ6 (NG6, CETOP 3) серії 4WE6. Напірна лінія P і злив T спільні для всіх секцій і виведені на торці різьбою G 1/2″, робочі лінії A і B кожної секції — збоку, різьбою G 3/8″. Довжина корпусу — 420 мм, міжосьова відстань кріплення — 408 мм. У плиту вбудований запобіжний клапан з діапазоном налаштування 100…350 бар, регульований гвинтом під шестигранник.
| Тип | моноблочна плита (колектор) на 7 секцій |
| Умовний прохід | ДУ6, CETOP 3 |
| Порти A і B | G 3/8″ BSP, бічні |
| Порти P і T | G 1/2″ BSP, торцеві, по 2 отвори |
| Вбудований запобіжний клапан | 100…350 бар, регулювання гвинтом під шестигранник |
| Довжина H | 420 мм |
| Міжосьова відстань кріплення K | 408 мм |
| Кріплення плити | 4× M8 |
| Кріплення апарата | 4× M5 на секцію |
| Ущільнення стику додаткових елементів | OR2106 |
| Виробник | Oleodinamica 2MP, Італія |

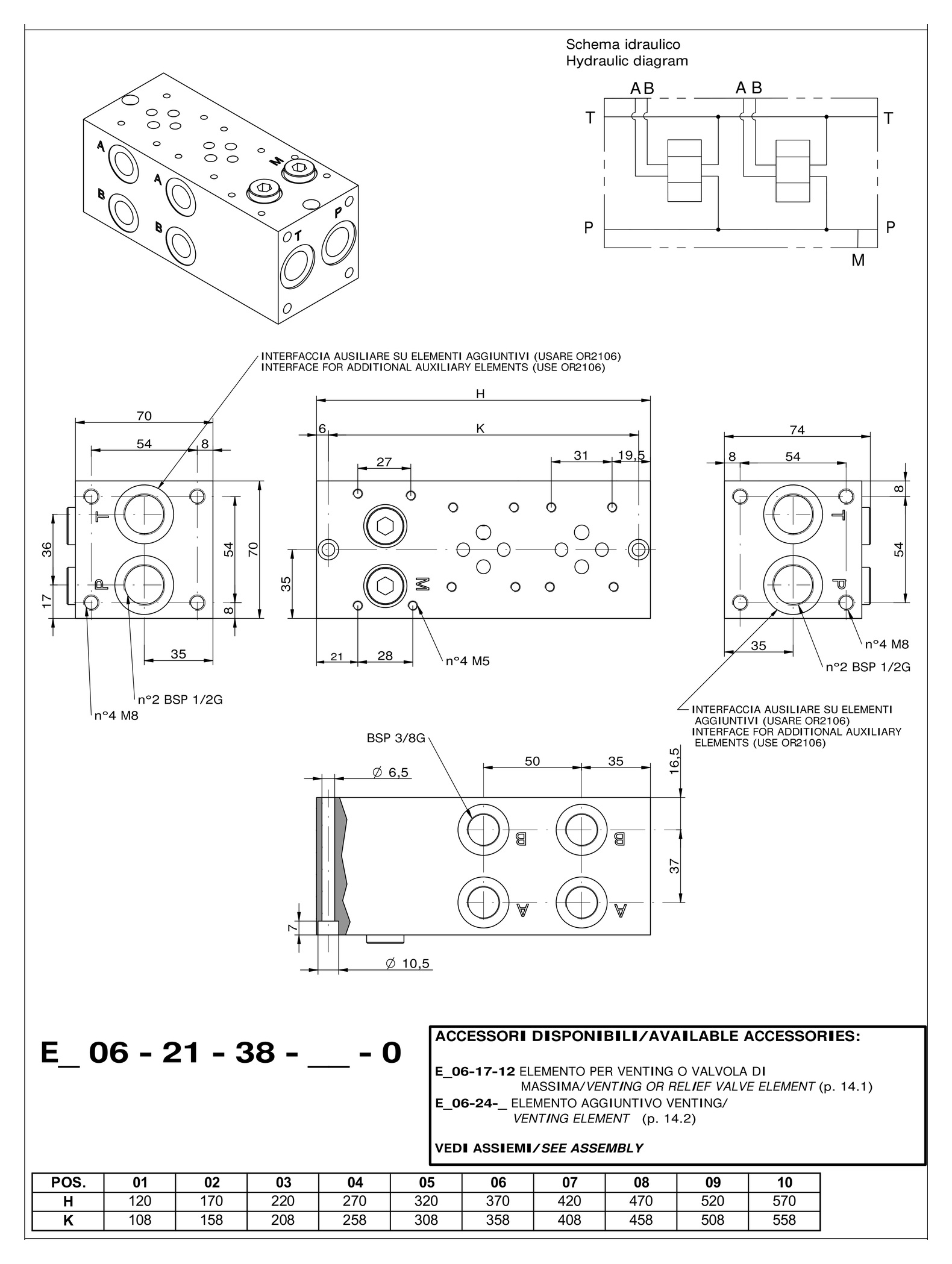

Габаритне креслення та гідравлічна схема
Аркуш 1.3 паспорта Oleodinamica 2MP: гідравлічна схема, три види з розмірами і таблиця POS з довжинами H і K для всіх виконань серії. Повний PDF — у вкладці «Файли».
Де застосовується
Плита ставиться в гідростанціях і на мобільній техніці, де 7 незалежних споживачів живляться від одного насоса: підйом-опускання, поворот, затискач. Замість набору окремих плит і трубної обв'язки між ними монтажник отримує один корпус з наскрізними каналами P і T — менше з'єднань, менше місць витоку.
Особливості
- 7 секції в одному корпусі — наскрізні канали P і T без зовнішньої обв'язки.
- Вбудований запобіжний клапан 100…350 бар — окремий клапан на вході не потрібен.
- Бічний вивід A-B G 3/8″ — шланги йдуть убік, а не вгору, і не заважають знімати котушки розподільників.
- Інтерфейс під додаткові елементи (ущільнення OR2106): серію можна нарощувати елементами розвантаження та venting того ж виробника.
Питання та відповіді
Скільки розподільників стає на цю плиту?
7 — по одному на кожну секцію. Секції живляться від спільних каналів P і T.
Чи входять розподільники в комплект?
Ні, плита постачається окремо. Розподільники ДУ6 добираються за схемою і напругою котушки.
На який тиск налаштований запобіжний клапан?
Діапазон налаштування — 100…350 бар. Клапан регулюється гвинтом під шестигранник і законтрюється гайкою; заводське налаштування перевіряйте манометром.
Чим ця плита відрізняється від сусідніх у серії?
Тільки кількістю секцій і довжиною: тут 7 секції і H = 420 мм. Приєднання, тиск і запобіжний клапан у всієї серії однакові.
